Dell Inspiron /2320-0701/ [32/94] Установка экрана системной платы
![Dell Inspiron /2320-0701/ [32/94] Установка экрана системной платы](/views2/1064305/page32/bg20.png)

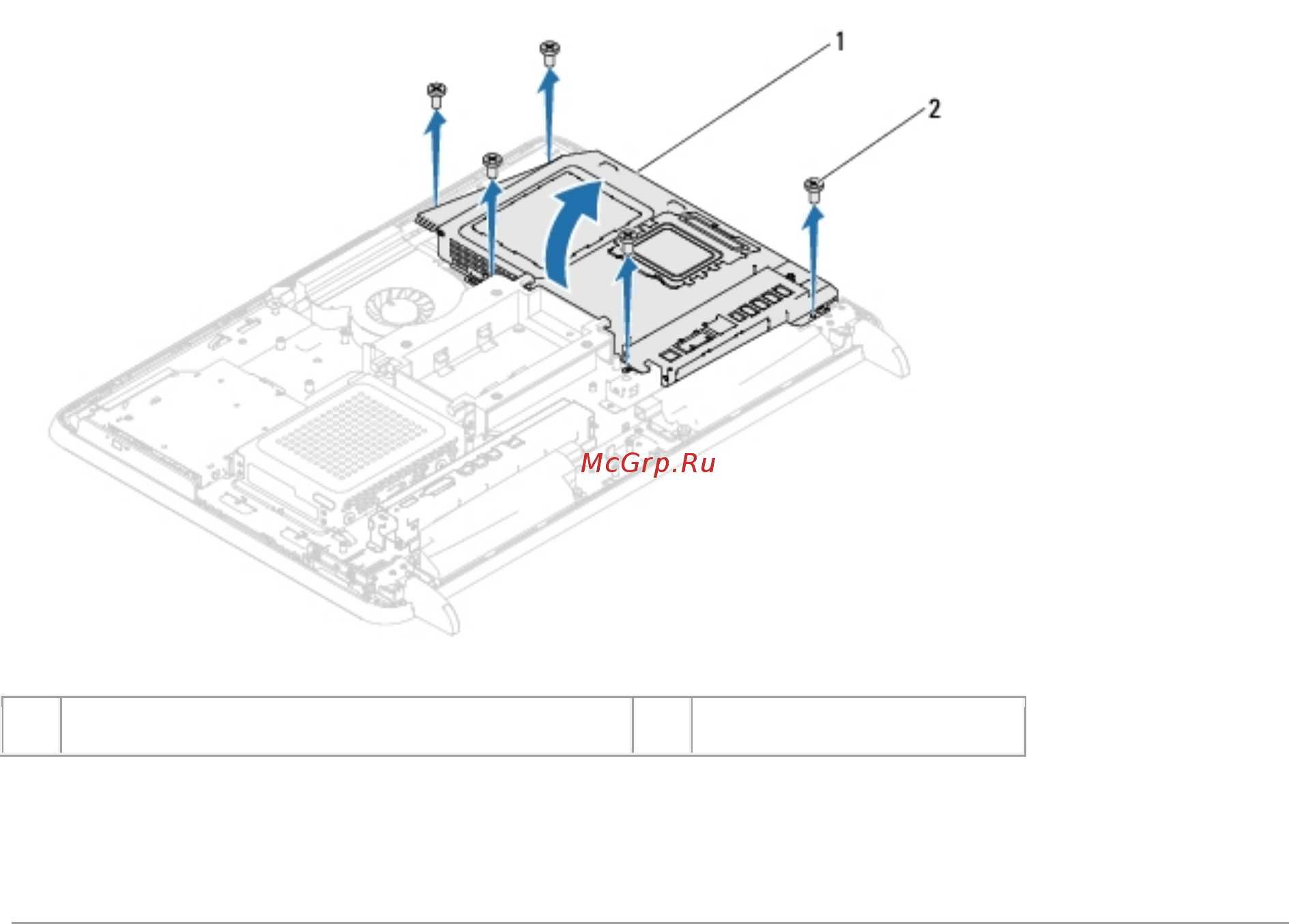

1
экран системной платы
2
винты (5 шт.)
7. Приподнимите экран системной платы и поверните его вправо, в сторону,
противоположную боковым разъемам ввода-вывода.
Установка экрана системной платы
1. Выполните инструкции, описанные в разделе Перед началом работы.
2. Совместите экран системной платы с боковыми разъемами ввода- вывода на
корпусе, и установите экран системной платы на плату.
3. Совместите четыре отверстия под винты на экране системной платы с
отверстиями под винты на корпусе, и завинтите пять винтов, крепящих экран
системной платы к корпусу.
4. Установите на место боковую крышку панели ввода-вывода. См. раздел Установка
боковой крышки панели ввода-вывода.
5. Установите на место заднюю крышку панели ввода-вывода. См. раздел Установка
крышки панели ввода-вывода.
6. Установите на место заднюю стойку в сборе. См. раздел Установка задней стойки
в сборе.
