Снятие процессора
1. Выполните инструкции, описанные в разделе Перед началом работы.
2. Удалите заднюю крышку. См. раздел Снятие задней крышки.
3. Удалите заднюю стойку в сборе. См. раздел Извлечение задней стойки в сборе.
4. Удалите заднюю крышку панели ввода-вывода. См. раздел Удаление крышки
панели ввода-вывода.
5. Удалите боковую крышку панели ввода-вывода. См. раздел Удаление боковой
крышки панели ввода-вывода.
6. Снимите экран системной платы. См. раздел Извлечение экрана системной платы.
7. Снимите радиатор процессора. См. раздел Снятие радиатора процессора.

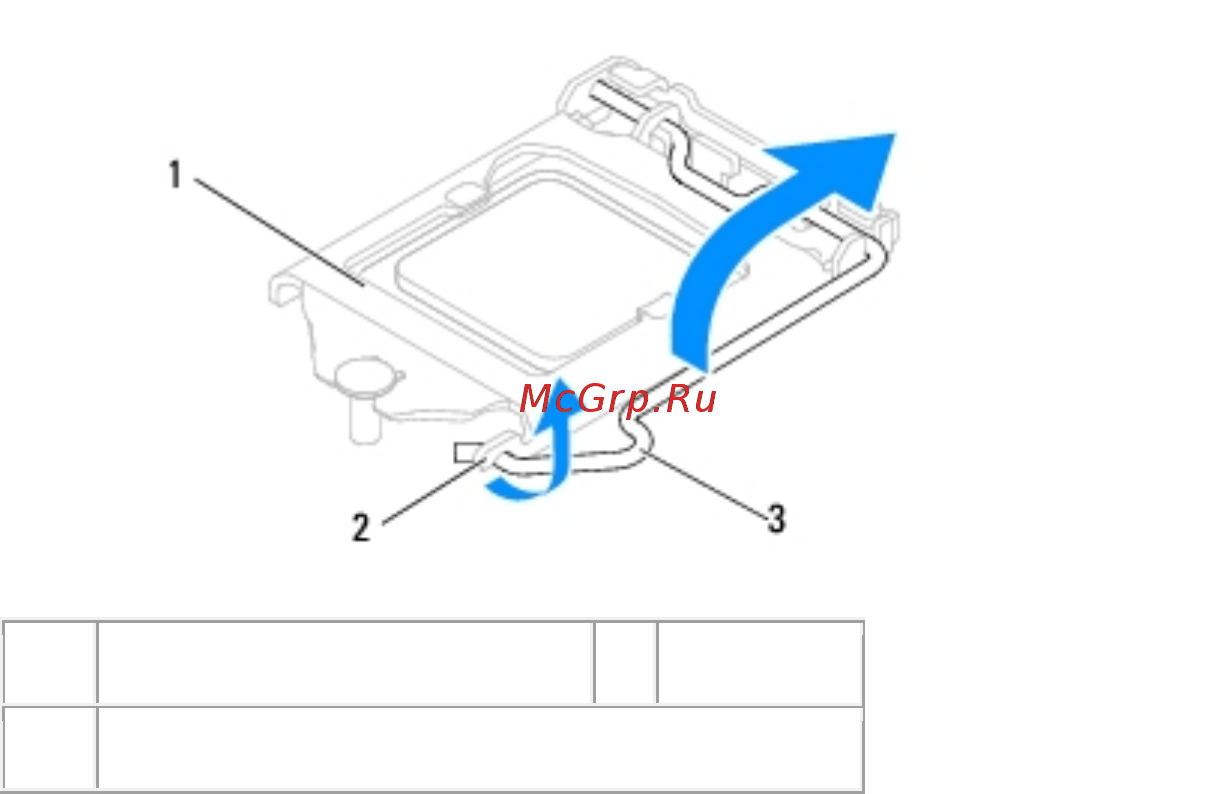

8. Нажмите на рычажок фиксатора крышки процессора и извлеките его из- под
выступа, которым он удерживается.
9. Отведите рычажок фиксатора до упора, чтобы открыть крышку процессора.
Оставьте рычаг освобождения в верхней позиции, чтобы разъем был готов для
установки нового процессора.
1
крышка процессора
2
выступ
3
рычаг
10. Осторожно приподнимите процессор, чтобы извлечь его из гнезда.
