5. Выполните инструкции, описанные в шаг 3 - шаг 5 в разделе Извлечение
оптического дисковода.
6. Удалите крепление VESA. См. раздел Удаление крепления VESA.
7. Удалите заднюю крышку панели ввода-вывода. См. раздел Удаление крышки
панели ввода-вывода.
8. Удалите боковую крышку панели ввода-вывода. См. раздел Удаление боковой
крышки панели ввода-вывода.
9. Снимите экран системной платы. См. раздел Извлечение экрана системной платы.
10. Снимите плату AV. См. раздел Снятие аудио/видеокарты (AV).
11. Удалите среднюю раму. См. раздел Удаление средней рамы.

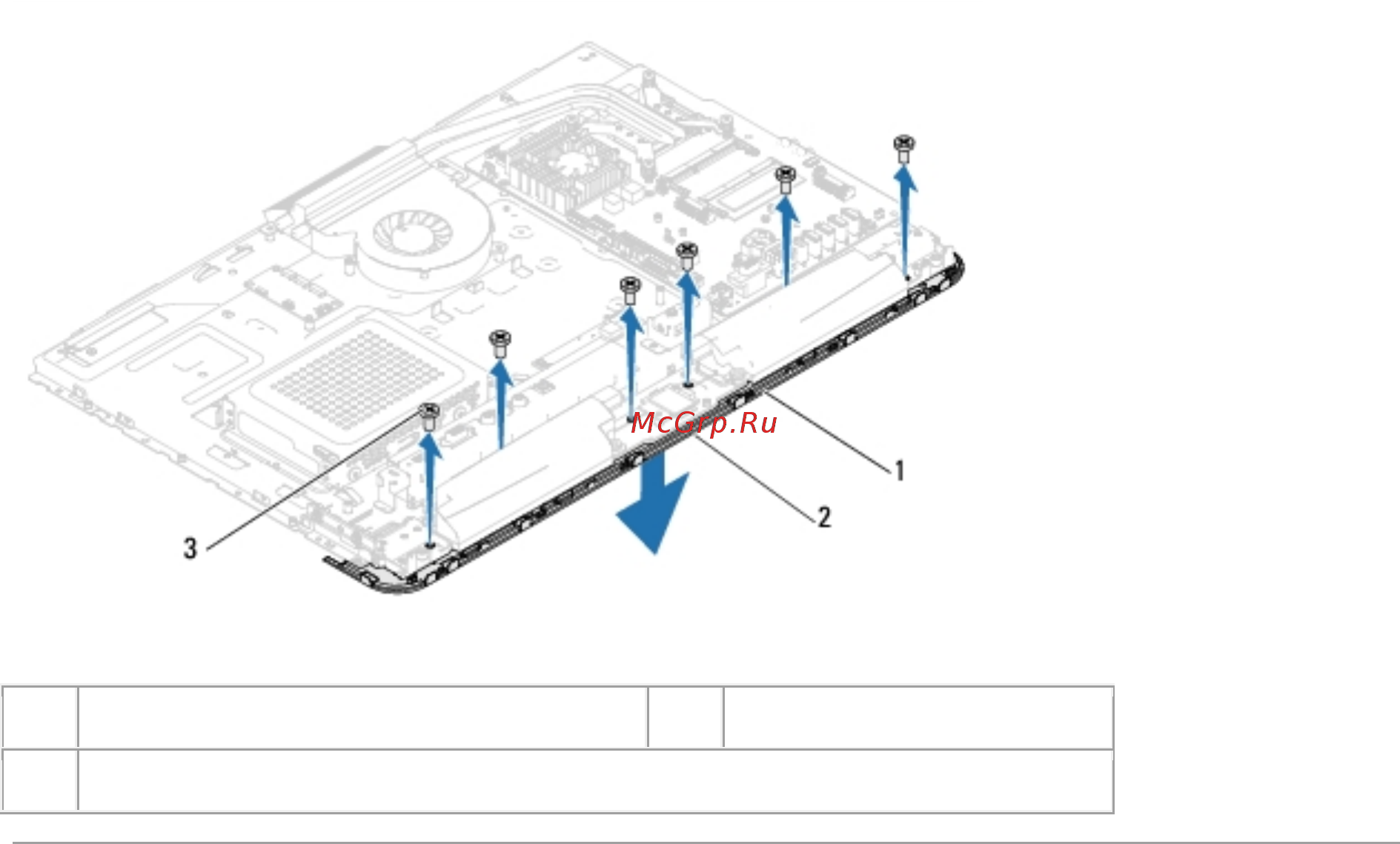

12. Выверните шесть винтов, которыми крышка динамика крепится к корпусу.
13. Отогните четыре выступа, которые крепят крышку динамика к корпусу.
14. Приподнимите и удалите крышку динамика из компьютера.
1
крышка динамика
2
выступы (4)
3
винты (6)
Установка крышки динамика
