Dell Inspiron /2320-0701/ [11/94] Установка жесткого диска
![Dell Inspiron /2320-0701/ [11/94] Установка жесткого диска](/views2/1064305/page11/bgb.png)

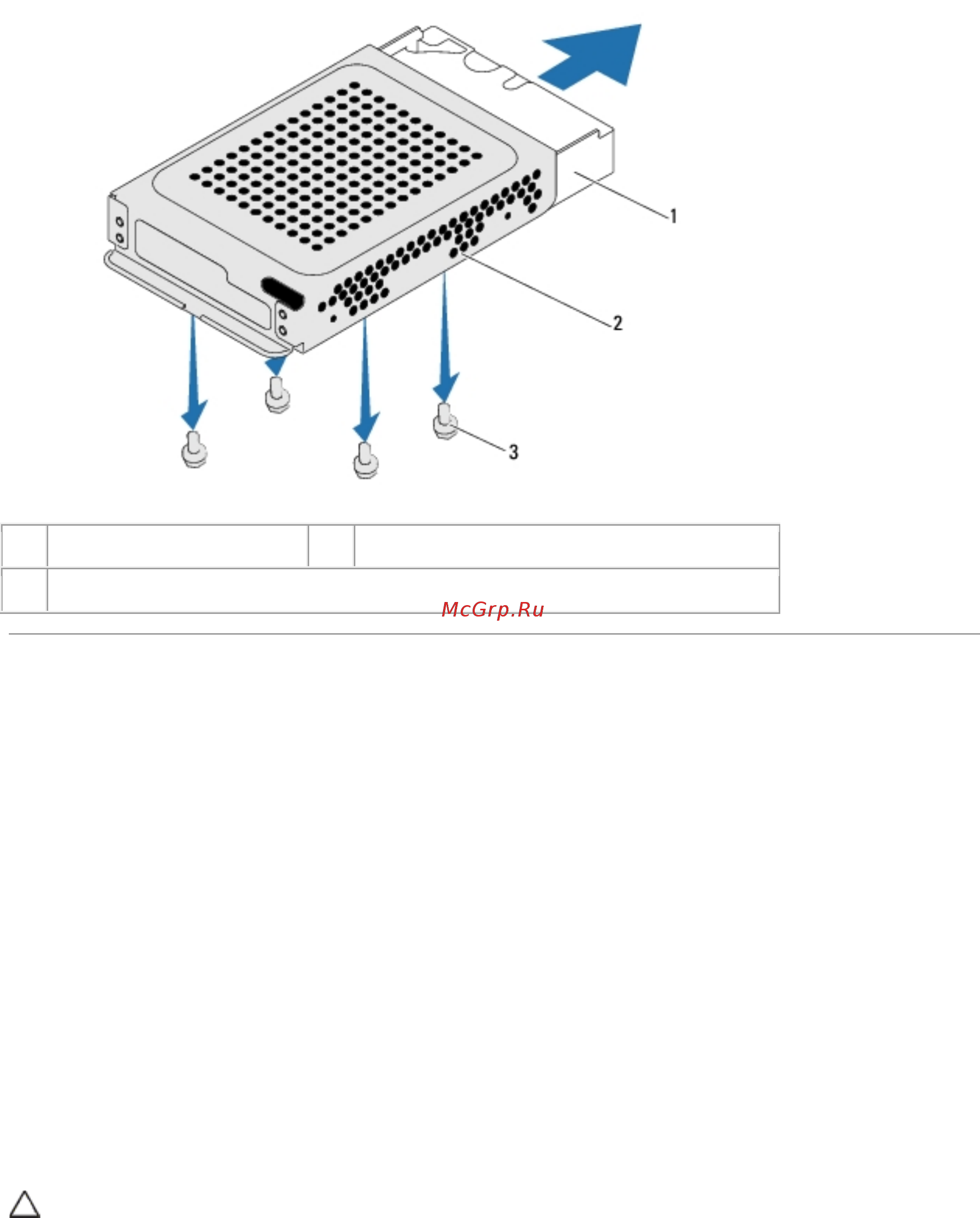

1
жесткий диск
2
каркас жесткого диска
3
винты (4)
Установка жесткого диска
1. Выполните инструкции, описанные в разделе Перед началом работы.
2. Вдвиньте жесткий диск в каркас и совместите отверстия для винтов на каркасе и
на жестком диске.
3. Вверните обратно четыре винта, которыми каркас жесткого диска крепится к
жесткому диску.
4. Подсоедините кабели питания и передачи данных к разъему жесткого диска.
5. Установите блок жесткого диска в корпус и задвиньте его на место.
6. Вверните винт, которым блок жесткого диска крепится к корпусу.
7. Установите на место заднюю крышку. См. раздел Установка задней крышки.
ВНИМАНИЕ. Перед включением компьютера вверните обратно все винты и
убедитесь, что ни один винт не остался случайно внутри корпуса. В противном
случае можно повредить компьютер.
