Dell Inspiron /2320-0701/ [8/94] Установка задней крышки
![Dell Inspiron /2320-0701/ [8/94] Установка задней крышки](/views2/1064305/page8/bg8.png)
3
винты (6)

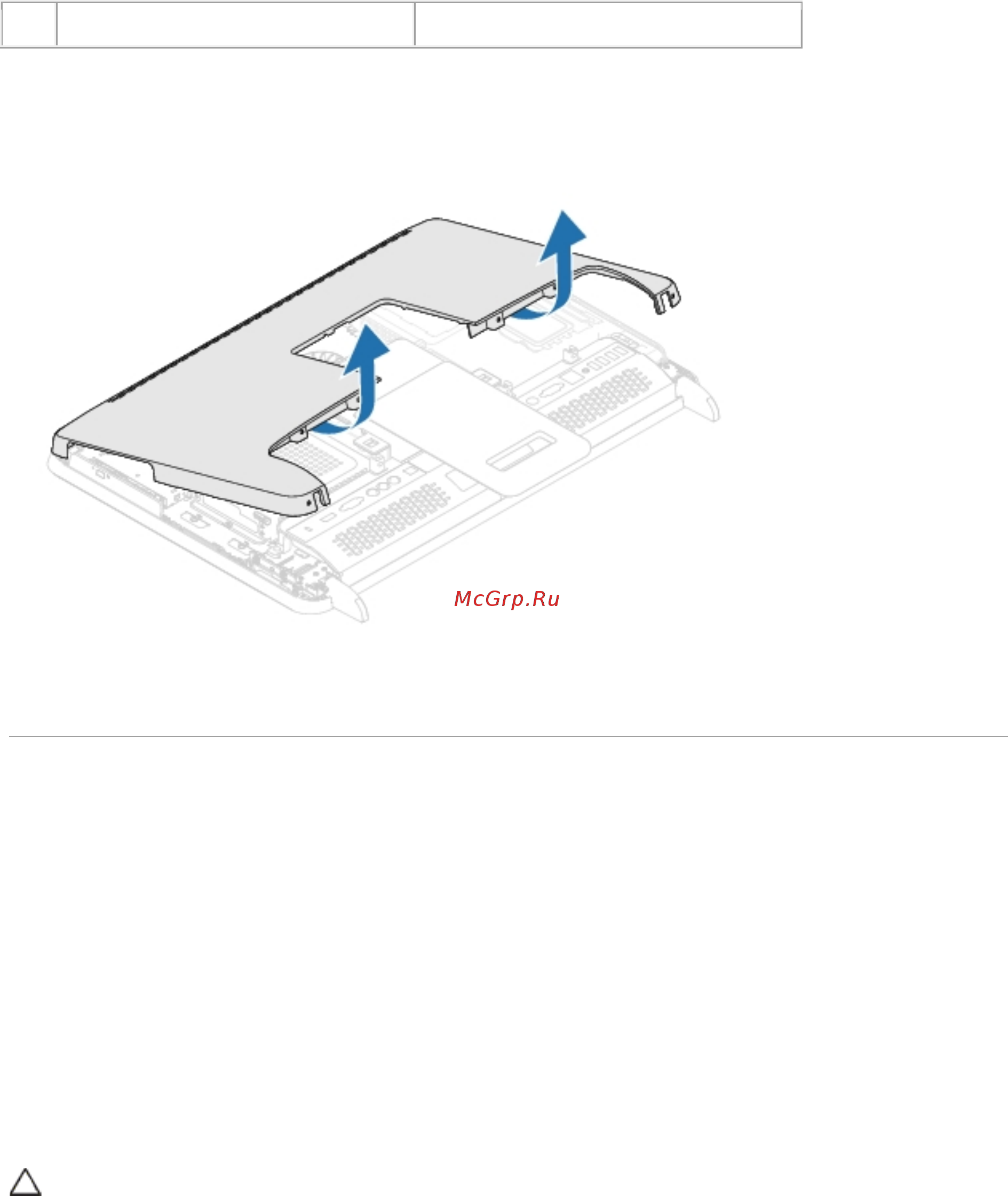

4. Приподнимите заднюю крышку, высвобождая ее от выступов в средней раме, и
извлеките заднюю крышку из компьютера.
5. Положите заднюю крышку в безопасное место.
Установка задней крышки
1. Выполните инструкции, описанные в разделе Перед началом работы.
2. Совместите выступы в верхней части задней крышки с пазами в средней раме.
3. Совместите выступы в боковой части задней крышки с пазами на средней раме, а
затем задвиньте крышку на место.
4. Ввинтите шесть винтов, которыми задняя крышка крепится к компьютеру.
5. Поставьте компьютер в вертикальное положение.
ВНИМАНИЕ. Перед включением компьютера вверните обратно все винты и
убедитесь, что ни один винт не остался случайно внутри корпуса. В противном
случае можно повредить компьютер.
6. Подключите компьютер и периферийные устройства к сети питания и включите их.
