на компьютере).
Извлечения модуля(ей) памяти
1. Выполните инструкции, описанные в разделе Перед началом работы.
2. Удалите заднюю крышку. См. раздел Снятие задней крышки.

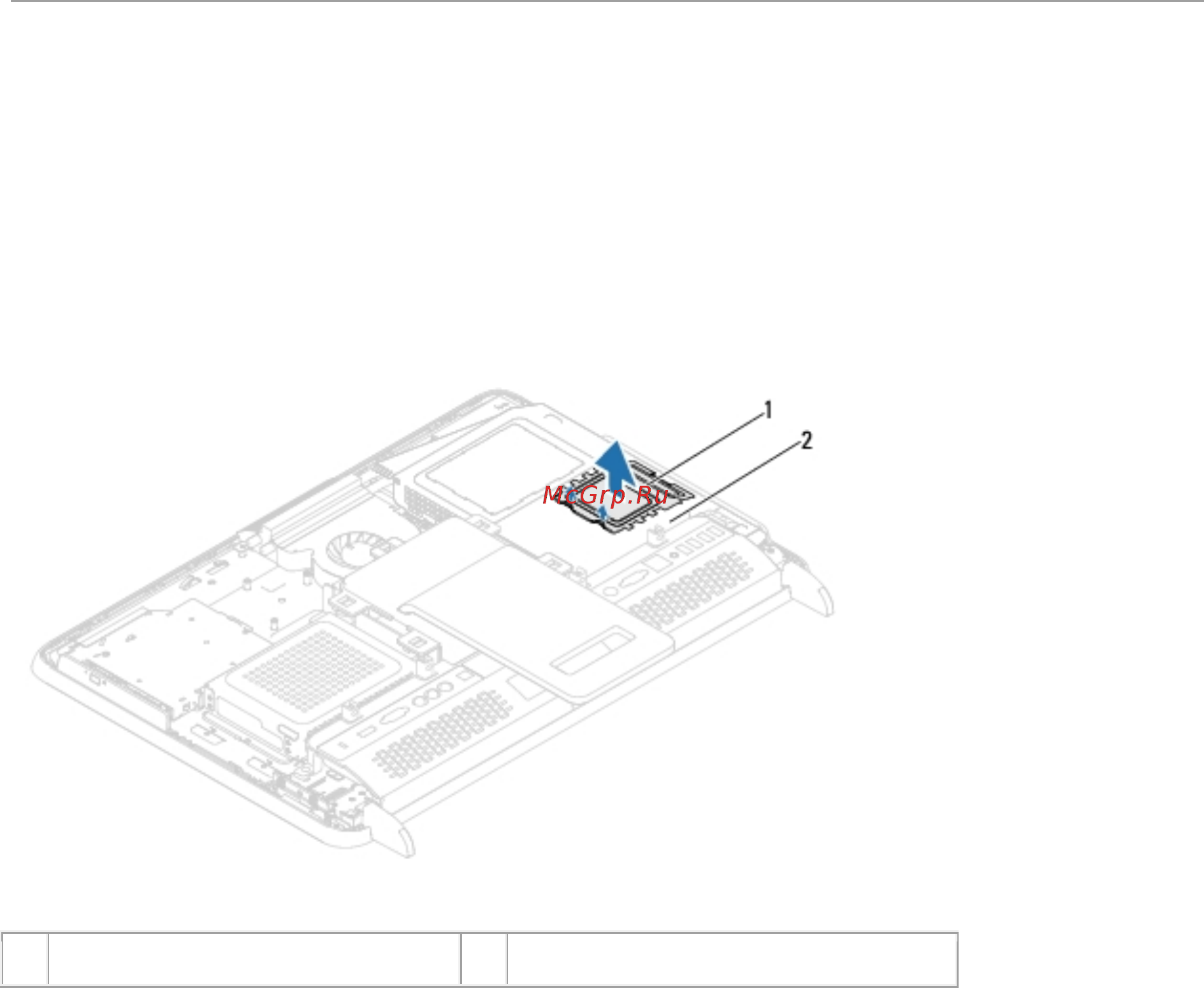

3. Используя гнезда экрана модуля памяти, поднимите экран и снимите его с экрана
системной платы.
1
экран модуля памяти
2
экран системной платы
4. Подушечками пальцев осторожно раскрывайте фиксаторы с каждой стороны
разъема модуля памяти до тех пор, пока модуль памяти не выскочит.
5. Извлеките модуль памяти из разъема.
