на компьютере).
Удаление ножек
1. Выполните инструкции, описанные в разделе Перед началом работы.
2. Удалите заднюю крышку. См. раздел Снятие задней крышки.

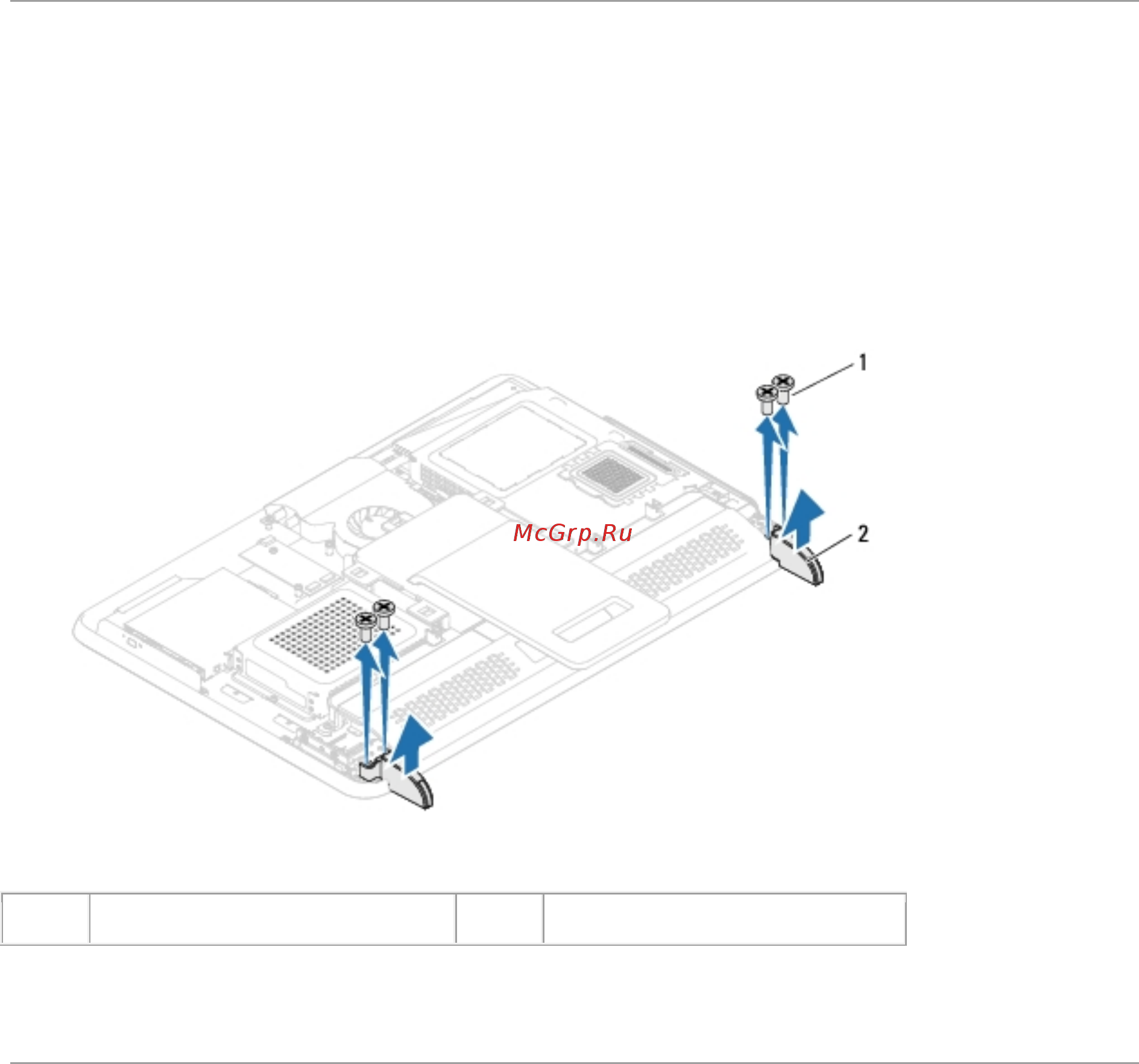

3. Вывинтите четыре винта (по два на каждую ножку), которые крепят ножки к
корпусу.
1
винты (4)
2
ножки (2)
4. Приподнимите и извлеките ножку из корпуса.
Установка ножек на место
1. Выполните инструкции, описанные в разделе Перед началом работы.
2. Совместите отверстия под винты на ножках с отверстиями под винты на корпусе, и
вставьте ножки в корпус.
3. Ввинтите четыре винта (по два на каждую ножку), которые крепят ножки к корпусу.
4. Установите на место заднюю крышку. См. раздел Установка задней крышки.
