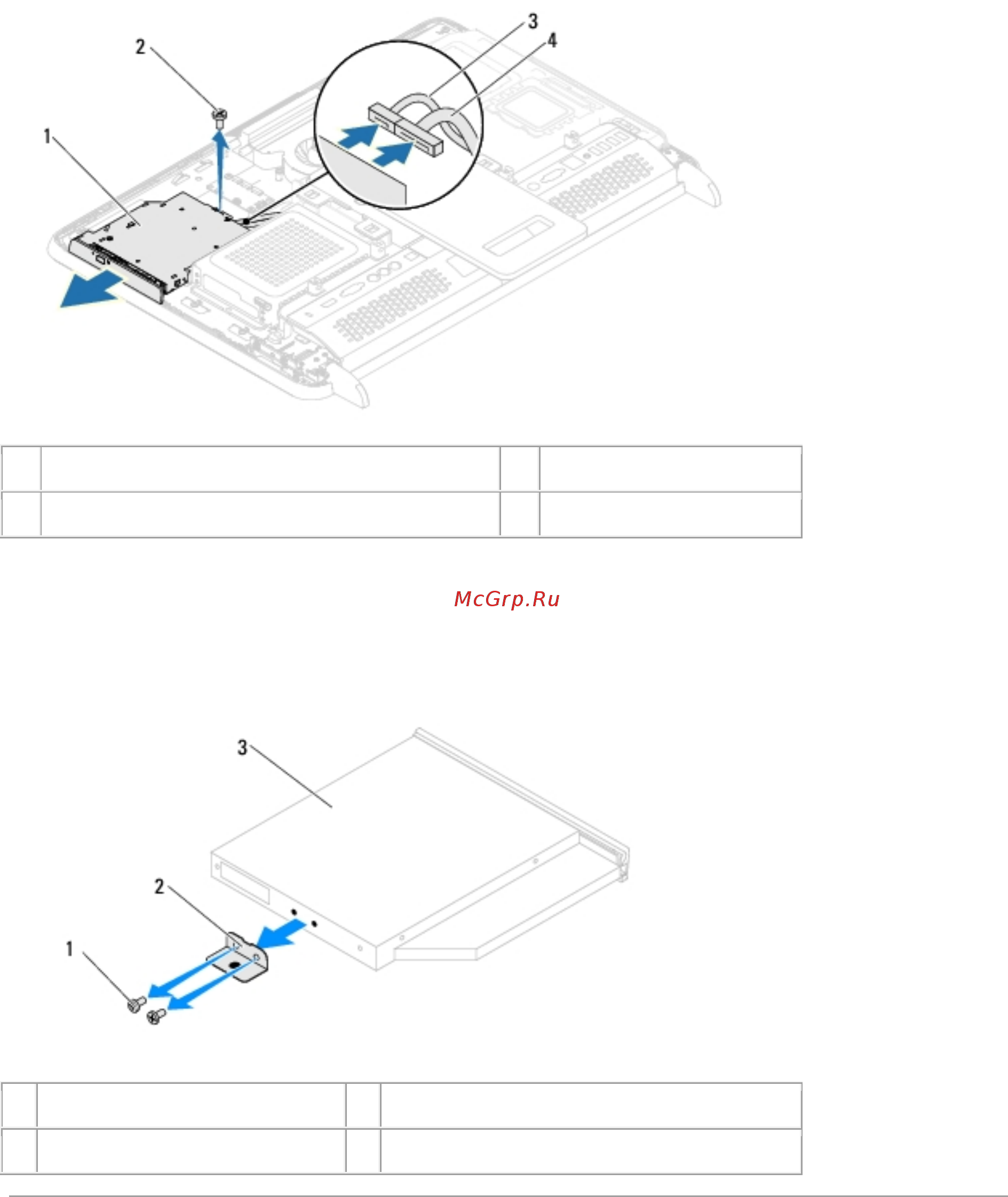

![Alienware OptX AW2310 [13/94] Установка оптического дисковода](/views2/1064305/page13/bgd.png)
1
блок оптического дисковода
2
винт
3
кабель передачи данных
4
кабель питания
6. Вывинтите два винта, которые крепят оптический дисковод в скобе.
7. Снимите скобу с оптического дисковода.
1
винты (2)
2
скоба оптического дисковода
3
оптический дисковод
Установка оптического дисковода
1. Выполните инструкции, описанные в разделе Перед началом работы.
