![Dell Inspiron /2320-0701/ [45/94] Винты 11 2 средняя рама](/img/pdf.png)
Dell Inspiron /2320-0701/ [45/94] Винты 11 2 средняя рама
![Dell Inspiron /2320-0701/ [45/94] Винты 11 2 средняя рама](/views2/1064305/page45/bg2d.png)
4. Удалите заднюю крышку панели ввода-вывода. См. раздел Удаление крышки
панели ввода-вывода.
5. Удалите боковую крышку панели ввода-вывода. См. раздел Удаление боковой
крышки панели ввода-вывода.
6. Снимите экран системной платы. См. раздел Извлечение экрана системной платы.
7. Выполните инструкции, описанные в шаг 3 - шаг 5 в разделе Извлечение
оптического дисковода.
8. Удалите ножки. См. раздел Удаление ножек.

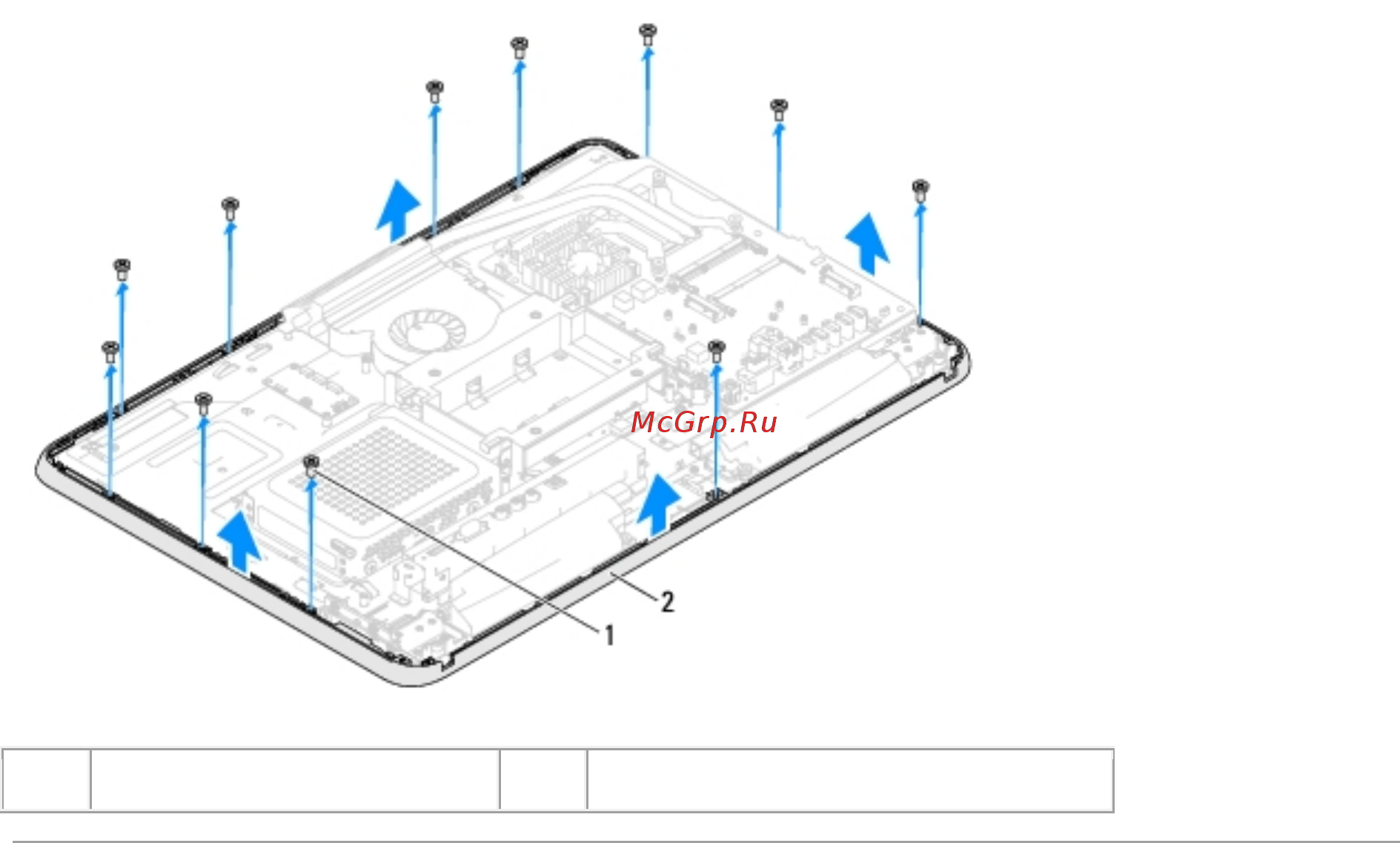

9. Выверните 11 винтов, которыми средняя рама крепится к корпусу компьютера.
10. Отогните выступы средней рамы от корпуса и извлеките среднюю раму из
компьютера.
1
винты (11)
2
средняя рама
Установка средней рамы
1. Выполните инструкции, описанные в разделе Перед началом работы.
2. Совместите выступы на средней раме с выступами на корпусе.
3. Совместите отверстия для винтов на средней раме и на корпусе компьютера.
