![Dell Inspiron /2320-0701/ [22/94] Установка крышки панели ввода вывода](/img/pdf.png)
Dell Inspiron /2320-0701/ [22/94] Установка крышки панели ввода вывода
![Dell Inspiron /2320-0701/ [22/94] Установка крышки панели ввода вывода](/views2/1064305/page22/bg16.png)
1

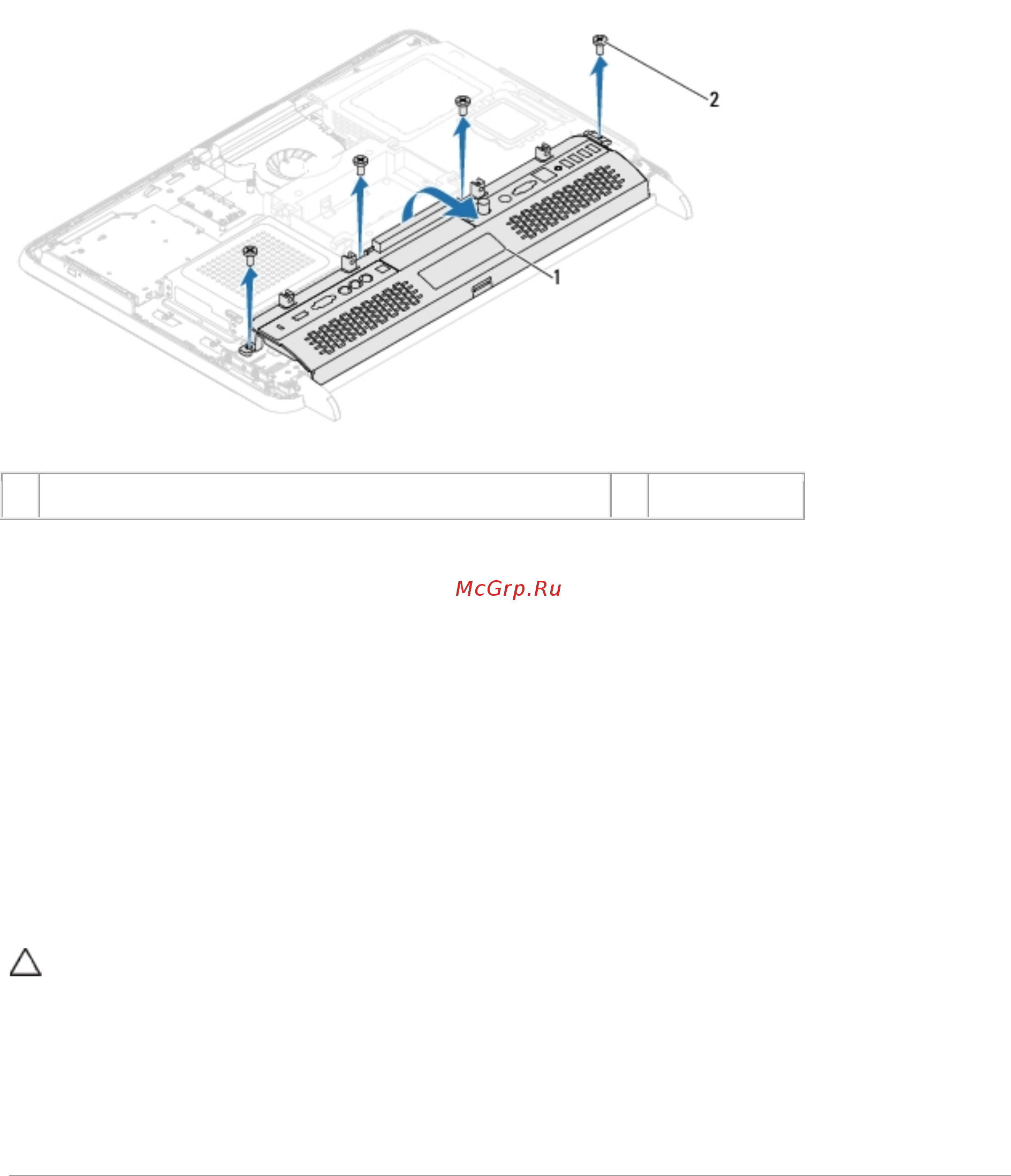

задняя крышка панели ввода-вывода
2
винты (4)
Установка крышки панели ввода-вывода
1. Выполните инструкции, описанные в разделе Перед началом работы.
2. Совместите отверстия для винтов на задней крышке панели ввода- вывода с
отверстиями на корпусе.
3. Ввинтите четыре винта, которые крепят крышку панели ввода-вывода к корпусу.
4. Установите на место заднюю стойку в сборе. См. раздел Установка задней стойки
в сборе.
5. Установите на место заднюю крышку. См. раздел Установка задней крышки.
ВНИМАНИЕ. Перед включением компьютера вверните обратно все винты и
убедитесь, что ни один винт не остался случайно внутри корпуса. В противном
случае можно повредить компьютер.
6. Подключите компьютер и периферийные устройства к сети питания и включите их.
Боковая крышка панели ввода-вывода
Удаление боковой крышки панели ввода-вывода
1. Выполните инструкции, описанные в разделе Перед началом работы.
