2. Удалите заднюю крышку. См. раздел Снятие задней крышки.

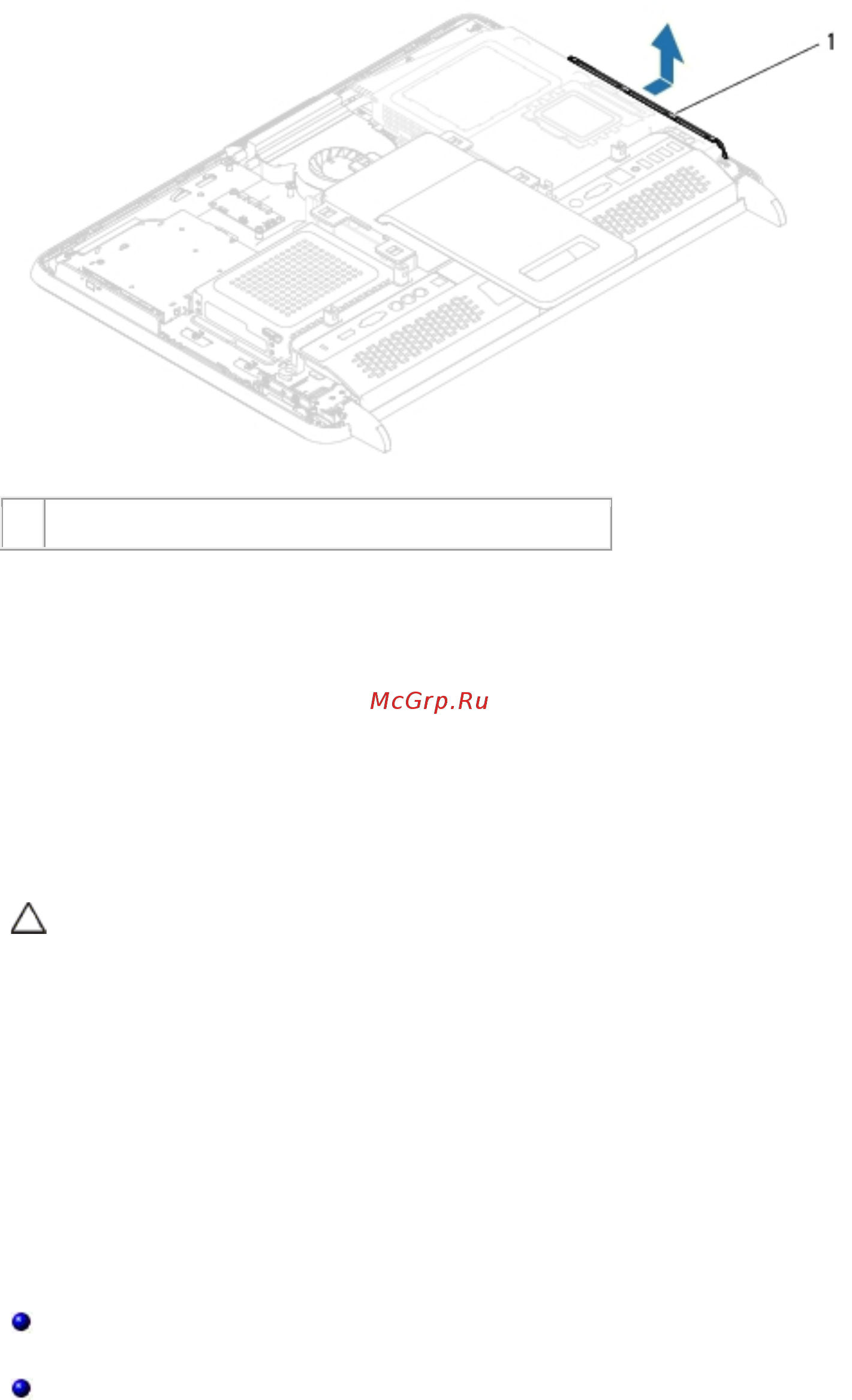

3. Приподнимите и удалите боковую крышку панели ввода-вывода.
1
боковая крышка панели ввода-вывода
Установка боковой крышки панели ввода-вывода
1. Выполните инструкции, описанные в разделе Перед началом работы.
2. Совместите боковую крышку панели ввода-вывода с разъемами ввода- вывода на
боковой части корпуса, и установите боковую крышку панели ввода-вывода на
корпус.
3. Установите на место заднюю крышку. См. раздел Установка задней крышки.
ВНИМАНИЕ. Перед включением компьютера вверните обратно все винты и
убедитесь, что ни один винт не остался случайно внутри корпуса. В противном
случае можно повредить компьютер.
4. Подключите компьютер и периферийные устройства к сети питания и включите их.
Аудио/видеокарта (опция)
Dell™ Inspiron™ One 2320 Руководство по эксплуатации
Снятие аудио/видеокарты (AV)
Установка аудио/видеокарты (AV)
