Dell Inspiron /2320-0701/ [51/94] Винт 2 радиатор процессора
![Dell Inspiron /2320-0701/ [51/94] Винт 2 радиатор процессора](/views2/1064305/page51/bg33.png)

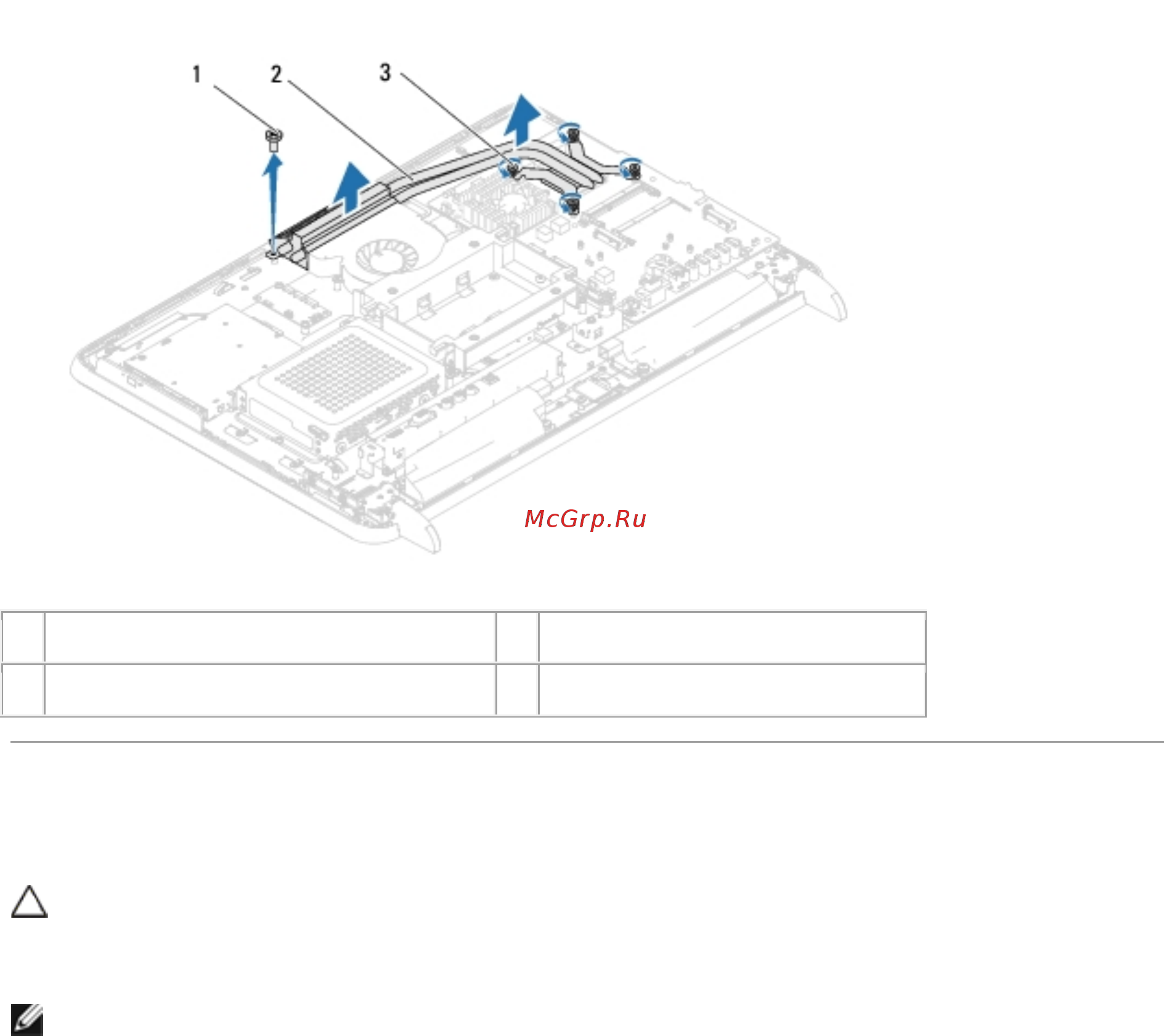

1
винт
2
радиатор процессора
3
невыпадающие винты (4)
Установка радиатора процессора
ВНИМАНИЕ. Неправильное выравнивание радиатора процессора при установке
может привести к повреждению системной платы и процессора.
ПРИМЕЧАНИЕ. Если процессор и радиатор процессора повторно устанавливаются
вместе, можно повторно использовать исходную термопасту. В случае замены
процессора или радиатора процессора используйте термопасту, входящую в
комплект поставки, чтобы обеспечить теплопроводность.
1. Выполните инструкции, описанные в разделе Перед началом работы.
2. Удалите термопасту с нижней части радиатора процессора и нанесите ее вновь.
3. Закрутите винт, крепящий блок радиатора процессора к корпусу.
4. Совместите четыре невыпадающих винта на радиаторе процессора с резьбовыми
отверстиями на системной плате и затяните винты.
5. Установите на место экран системной платы. См. раздел Установка экрана
системной платы.
