![Dell Inspiron /2320-0701/ [18/94] Установка задней стойки в сборе](/img/pdf.png)
Dell Inspiron /2320-0701/ [18/94] Установка задней стойки в сборе
![Dell Inspiron /2320-0701/ [18/94] Установка задней стойки в сборе](/views2/1064305/page18/bg12.png)

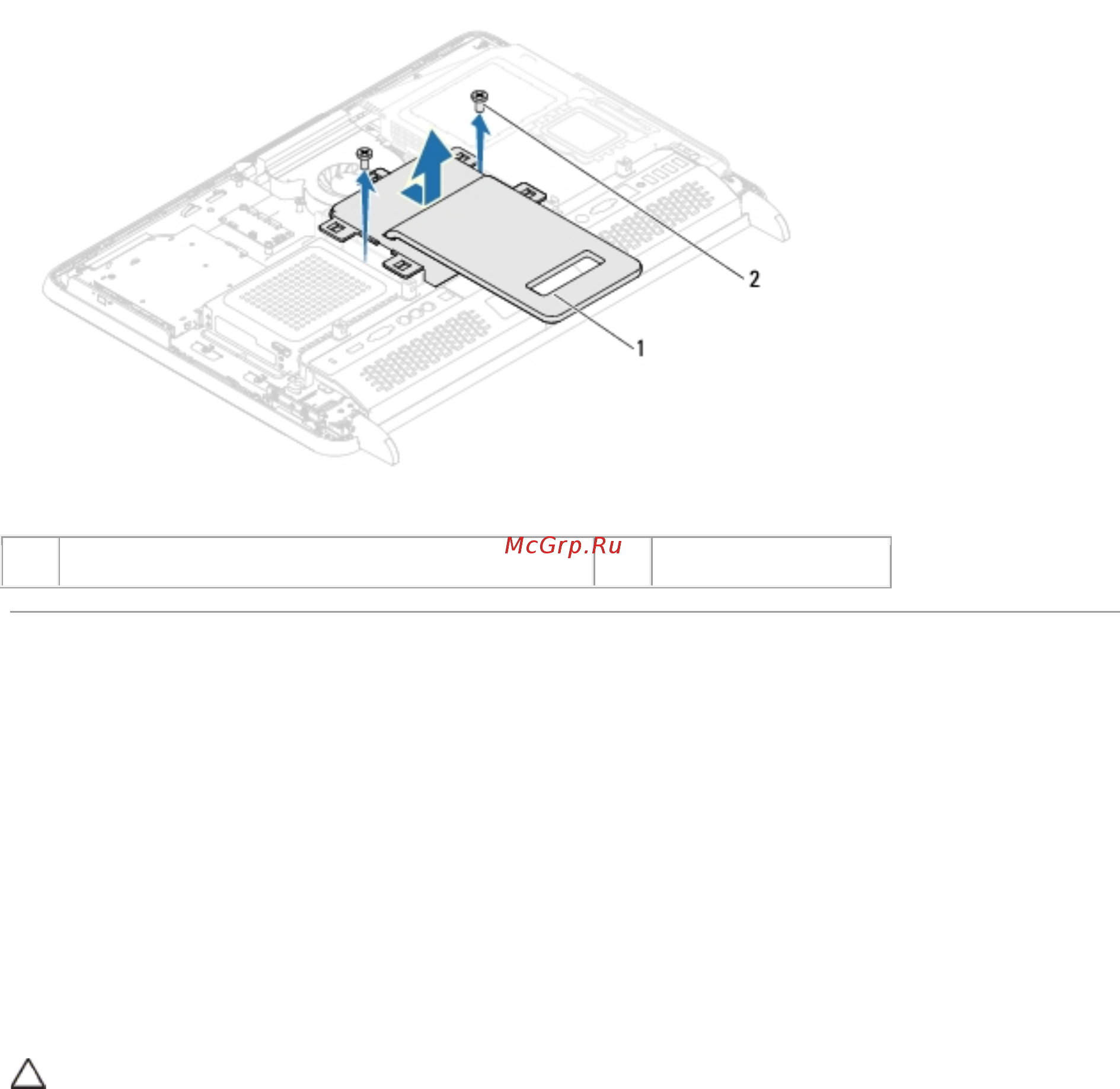

4. Чтобы отсоединить заднюю стойку в сборе от корпуса, сдвиньте заднюю стойку по
направлению к нижней части компьютера, и поднимите ее.
1
задняя стойка в сборе
2
винты (2)
Установка задней стойки в сборе
1. Выполните инструкции, описанные в разделе Перед началом работы.
2. Установите заднюю стойку в сборе на корпус компьютера и вдвиньте ее по
направлению к верхней части компьютера.
3. Вверните два винта, которыми задняя стойка в сборе крепится к корпусу
компьютера.
4. Установите на место заднюю крышку. См. раздел Установка задней крышки.
ВНИМАНИЕ. Перед включением компьютера вверните обратно все винты и
убедитесь, что ни один винт не остался случайно внутри корпуса. В противном
случае можно повредить компьютер.
5. Подключите компьютер и периферийные устройства к сети питания и включите их.
Крепление VESA
