5. Выполните инструкции, описанные в шаг 3 - шаг 5 в разделе Извлечение
оптического дисковода.
6. Удалите заднюю крышку панели ввода-вывода. См. раздел Удаление крышки
панели ввода-вывода.
7. Удалите боковую крышку панели ввода-вывода. См. раздел Удаление боковой
крышки панели ввода-вывода.
8. Снимите экран системной платы. См. раздел Извлечение экрана системной платы.
9. Удалите среднюю раму. См. раздел Удаление средней рамы.
10. Следуйте инструкциям, описанным в шаг 8- шаг 11 в разделе Снятие вентилятора
радиатора процессора.
11. Отсоедините антенные кабели от разъемов мини-платы.
12. Вывинтите четыре винта, которыми антенные модули крепятся к корпусу
компьютера.
13. Запомните, как именно был проложен антенный кабель, и отсоедините его.

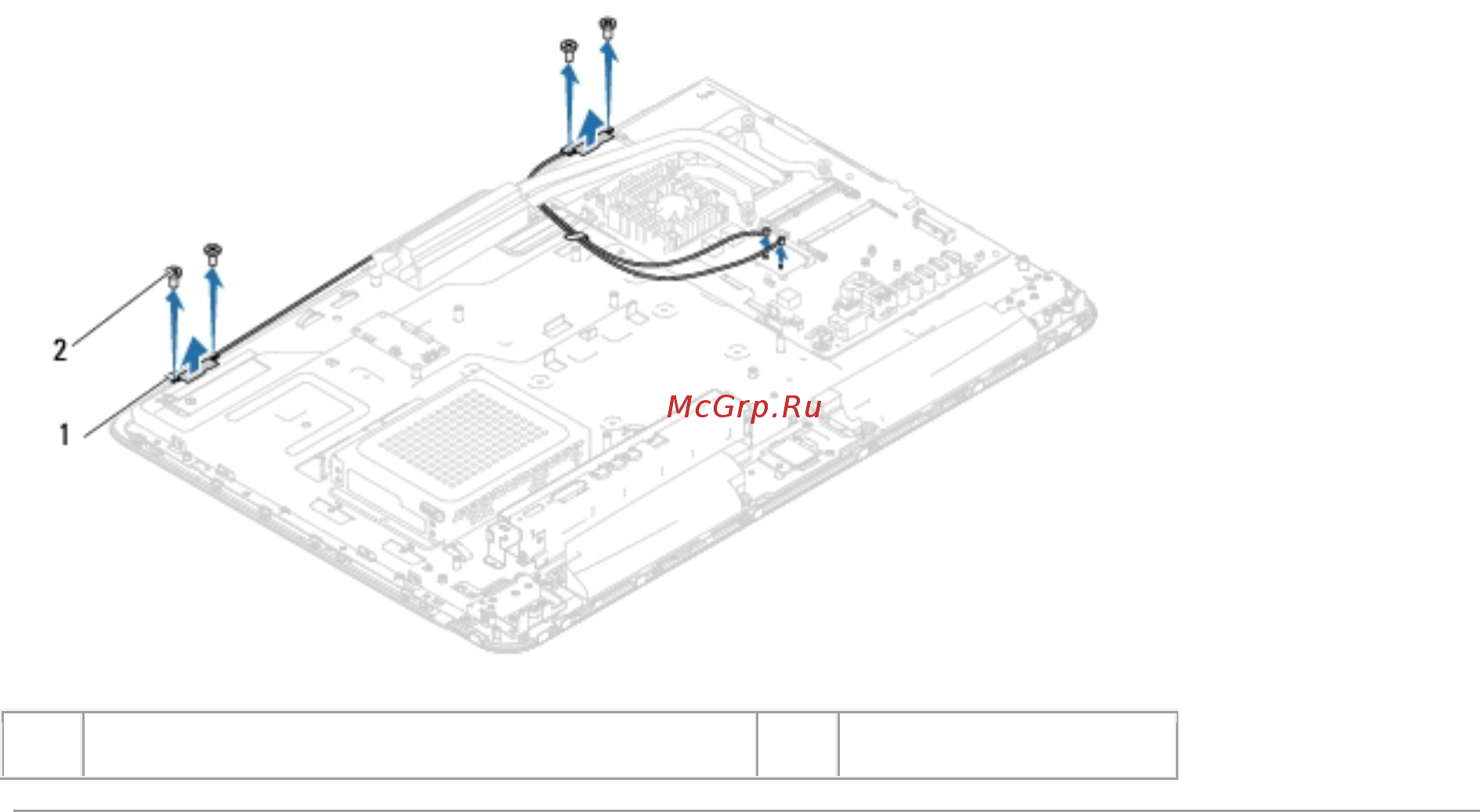

1
модули антенны (2)
2
винты (4)
Установка модуля антенны
1. Выполните инструкции, описанные в разделе Перед началом работы.
