Скобы панели дисплея
Снятие скоб панели дисплея
1. Выполните инструкции, описанные в разделе Перед началом работы.
2. Снимите дисплей в сборе. См. раздел Удаление дисплея в сборе.
3. Снимите панель дисплея. См. раздел Снятие панели дисплея.
4. Переверните панель дисплея.
5. Нажмите на защелки кабеля LVDS и отсоедините кабель LVDS от разъема на
панели дисплея.

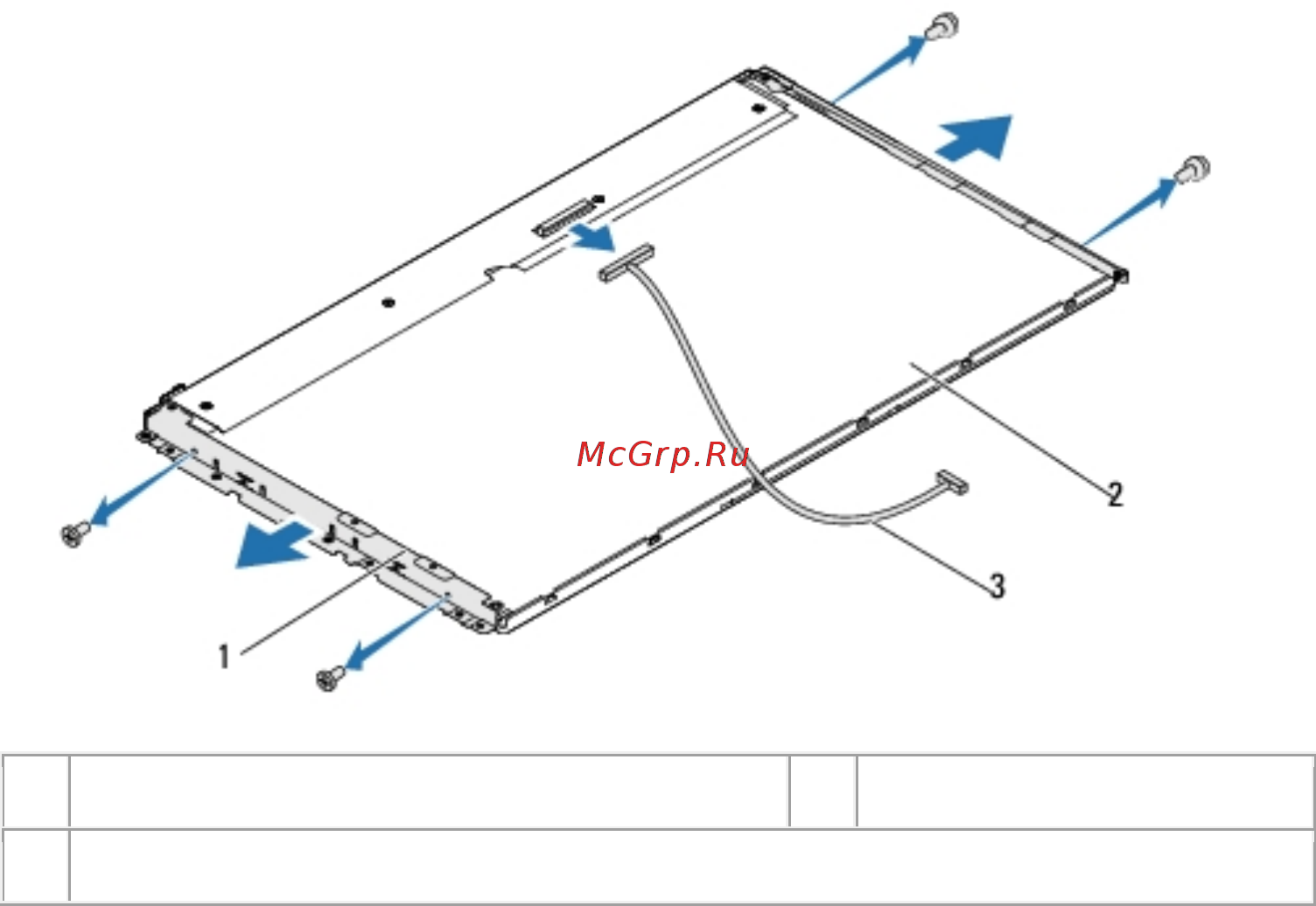

6. Выверните четыре винта (по два с каждой стороны), которыми скобы панели
дисплея крепятся к панели дисплея.
1
скобы панели дисплея (2)
2
панель дисплея
3
кабель LVDS
Установка скоб панели дисплея
1. Выполните инструкции, описанные в разделе Перед началом работы.
2. Вверните обратно четыре винта (по два с каждой стороны), которыми скобы
панели дисплея крепятся к панели дисплея.
3. Подсоедините кабель LVDS к разъему на панели дисплея.
