![Dell Inspiron /2320-0701/ [48/94] Вентилятор радиатора процессора 2 винты 3](/img/pdf.png)
Dell Inspiron /2320-0701/ [48/94] Вентилятор радиатора процессора 2 винты 3
![Dell Inspiron /2320-0701/ [48/94] Вентилятор радиатора процессора 2 винты 3](/views2/1064305/page48/bg30.png)

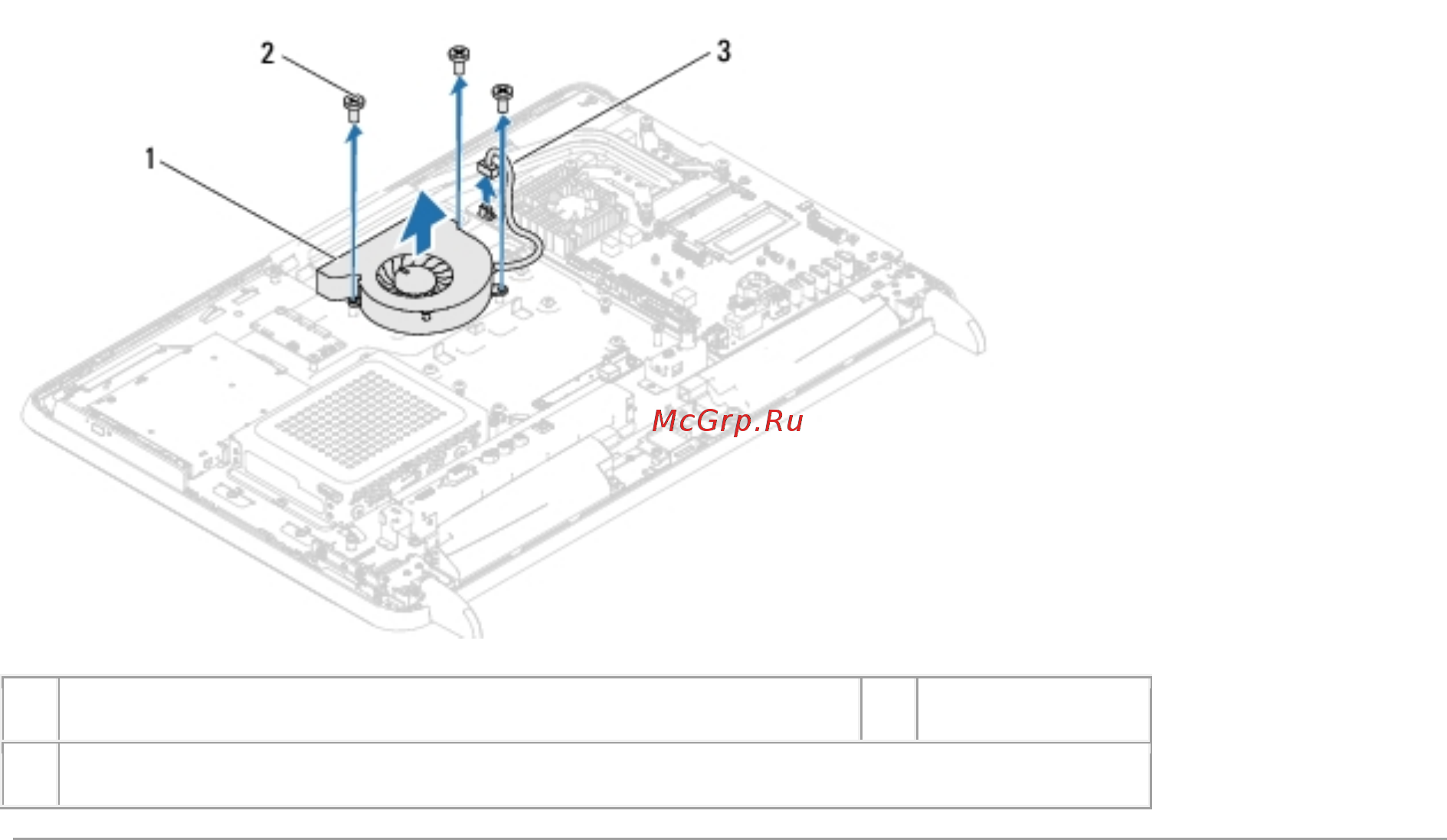

1
вентилятор радиатора процессора
2
винты (3)
3
кабель вентилятора радиатора процессора
Установка вентилятора радиатора процессора
1. Выполните инструкции, описанные в разделе Перед началом работы.
2. Совместите отверстия для винтов на вентиляторе радиатора процессора с
отверстиями на корпусе.
3. Наложите серебряную фольгу на радиатор процессора.
4. Вверните три винта, которыми вентилятор радиатора процессора крепится к
корпусу компьютера.
5. Подсоедините кабель вентилятора радиатора процессора к разъему на системной
плате (CPU FAN).
6. Установите на место экран системной платы. См. раздел Установка экрана
системной платы.
7. Установите на место заднюю крышку панели ввода-вывода. См. раздел Установка
крышки панели ввода-вывода.
8. Установите на место боковую крышку панели ввода-вывода. См. раздел Установка
боковой крышки панели ввода-вывода.
9. Установите на место крепление VESA. См. раздел Установка крепления VESA на
место.
