Описание аппарата — быстрый обзор
Tetrix 230
099-000157-EW508
17.02.2012
17

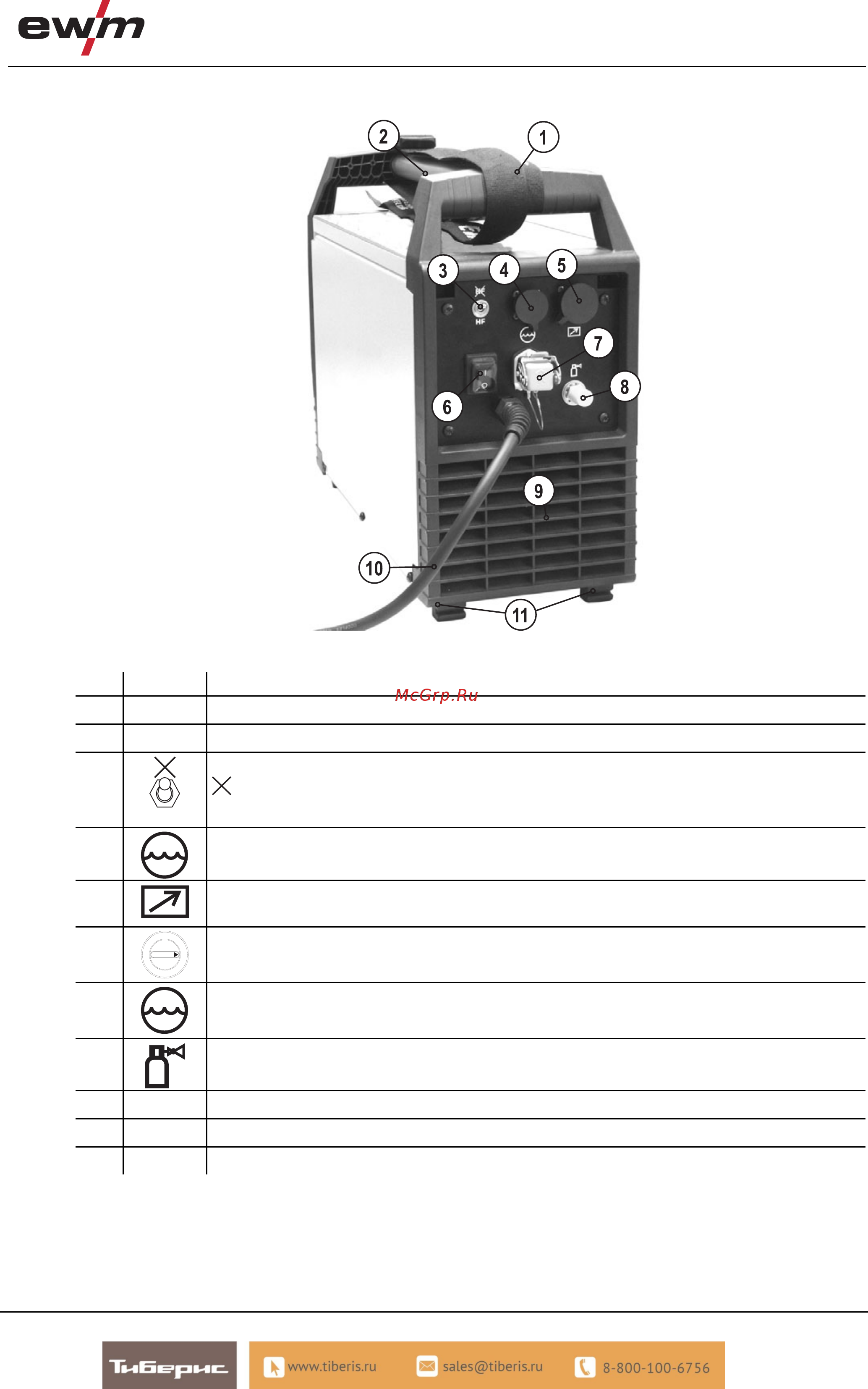

4.1.2 Вид сзади
Рисунок 4-2
Поз. Символ Описание 0
1
Транспортировочный ремень
2
Ручка для транспортировки
3
HF
HF
Переключатель способов зажигания дуги
HF
= Liftarc (контактное зажигание дуги)
HF
= высокочастотное зажигание дуги
4
8-контактная розетка
подключение кабеля управления охладителя
5
19-контактная розетка
Подключение устройства дистанционного управления
6
l
0
Главный выключатель, включение/выключение сварочного аппарата
7
4-контактная розетка
напряжение питания охладителя
8
Присоединительный штуцер G1/4"
для подключения защитного газа к редуктору
9
Выпускное отверстие для охлаждающего воздуха
10 Сетевой кабель
11
Ножки аппарата
