Ewm Tetrix 230 Comfort 8P TM [31/72] Индикация параметров сварки
![Ewm Tetrix 230 Comfort 8P TM [31/72] Индикация параметров сварки](/views2/1304594/page31/bg1f.png)
Конструкция и функционирование
Сварка ВИГ
099-000157-EW508
17.02.2012
31

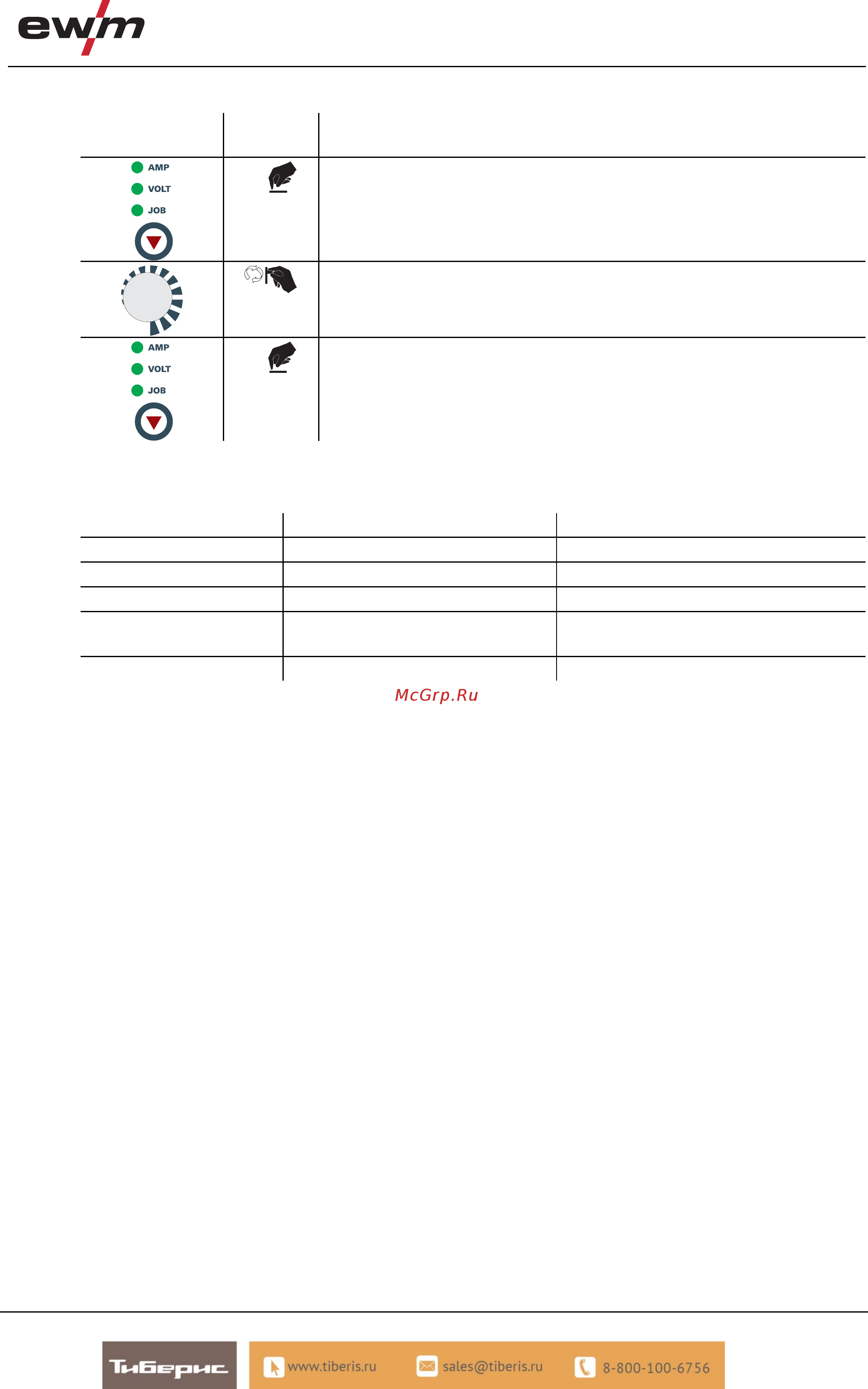

5.7.4.2 Индикация и изменение номера задания (JOB)
Элементы
управления
Действие Результат
n x
Выбор индикации JOB
Изменение номера задания JOB
1 x
При нажатии кнопки дисплея или отсутствии ввода с клавиатуры в течение 5
секунд подтверждается выбор нового задания JOB.
5.7.5 Индикация параметров сварки
Перед сваркой (заданные значения) или во время сварки (фактические значения) могут отображаться следующие
сварочные параметры.
Параметр Перед сваркой (заданные значения) Во время сварки (фактические значения)
Сварочный ток
; ;
Сварочное напряжение
;
Номер задания
;
Значения параметров
времени
;
Значения параметров тока
;
; возможно
невозможно
5.7.5.1 Настройка параметров сварки
Параметры, регулируемые в циклограмме устройства управления, зависят от выбранного сварочного задания. Это
означает, что если, например, не был выбран импульсный вариант, в циклограмме также нельзя задавать длительности
импульсов.
