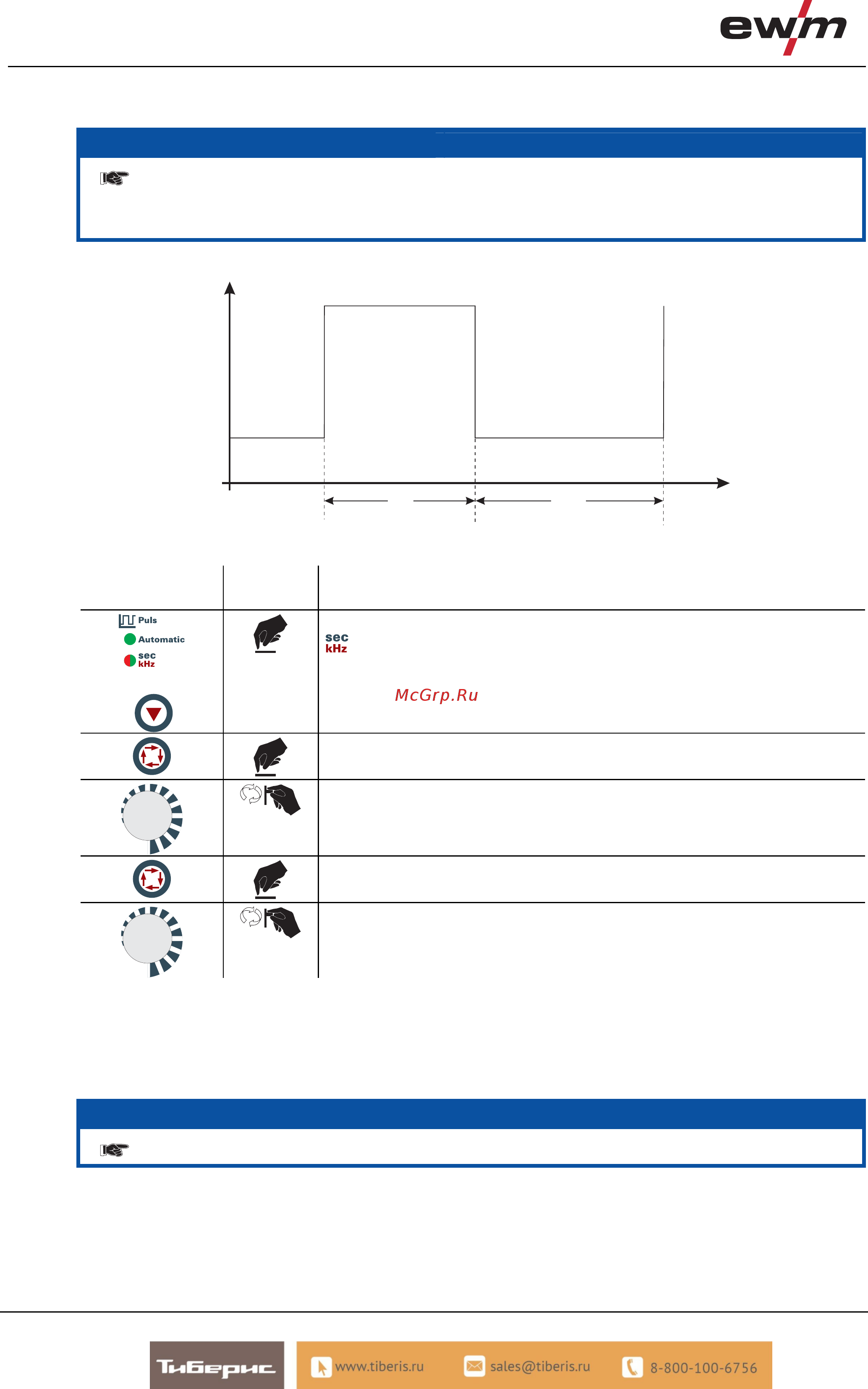

![Ewm Tetrix 230 Comfort 8P TM [40/72] Варианты импульсной сварки](/views2/1304594/page40/bg28.png)
Конструкция и функционирование
Сварка ВИГ
40
099-000157-EW508
17.02.2012
5.7.10 Варианты импульсной сварки
УКАЗАНИЕ
Сварочные аппараты оборудованы импульсным генератором.
В импульсном режиме выполняется попеременное переключение между импульсным (основным)
током и током паузы (уменьшенным током).
5.7.10.1 Импульсный режим (Термический импульсный)
I
AMP
t1 t2
t
AMP%
Рисунок 5-17
Элементы
управления
Действие Результат
Выбор функции Импульсная сварка ВИГ
Сигнальная лампа горит зеленым цветом
Выбор длительности импульса "t1"
Горит светодиод "Длительность импульса" (см. главу Циклограмма)
Настройка длительности импульса "t1"
Выбор длительности паузы "t2"
Горит светодиод "Длительность паузы" (см. главу Циклограмма)
Настройка времени паузы "t2"
5.7.10.2 Импульсный кГц (металлургический импульсный)
Режим Импульсный кГц (Металлургический импульсный) использует возникающее вследствие высокого тока давление
плазмы (давление дуги), с которым достигается укороченная дуга с более концентрированным нагревом. Частота может
плавно регулироваться в диапазоне от 50 Гц до 15 кГц, а баланс импульсов – от 1 до 99%. В отличие от термического
импульсного режима значения времени
фро
нта импульса выпадают.
УКАЗАНИЕ
Импульсная сварка выполняется даже во время фаз нарастания и спада сварочного тока!
