Описание аппарата — быстрый обзор
Устройство управления – элементы управления
18
099-000157-EW508
17.02.2012
4.2 Устройство управления – элементы управления
УКАЗАНИЕ
Устройство управления предлагает пользователю до 8 сварочных заданий (JOBs).
Задание (JOB) 0 представляет собой ручной режим работы. Здесь все параметры изменяются и
оптимизируются непосредственно на устройстве управления (см. главу "Концепции управления").

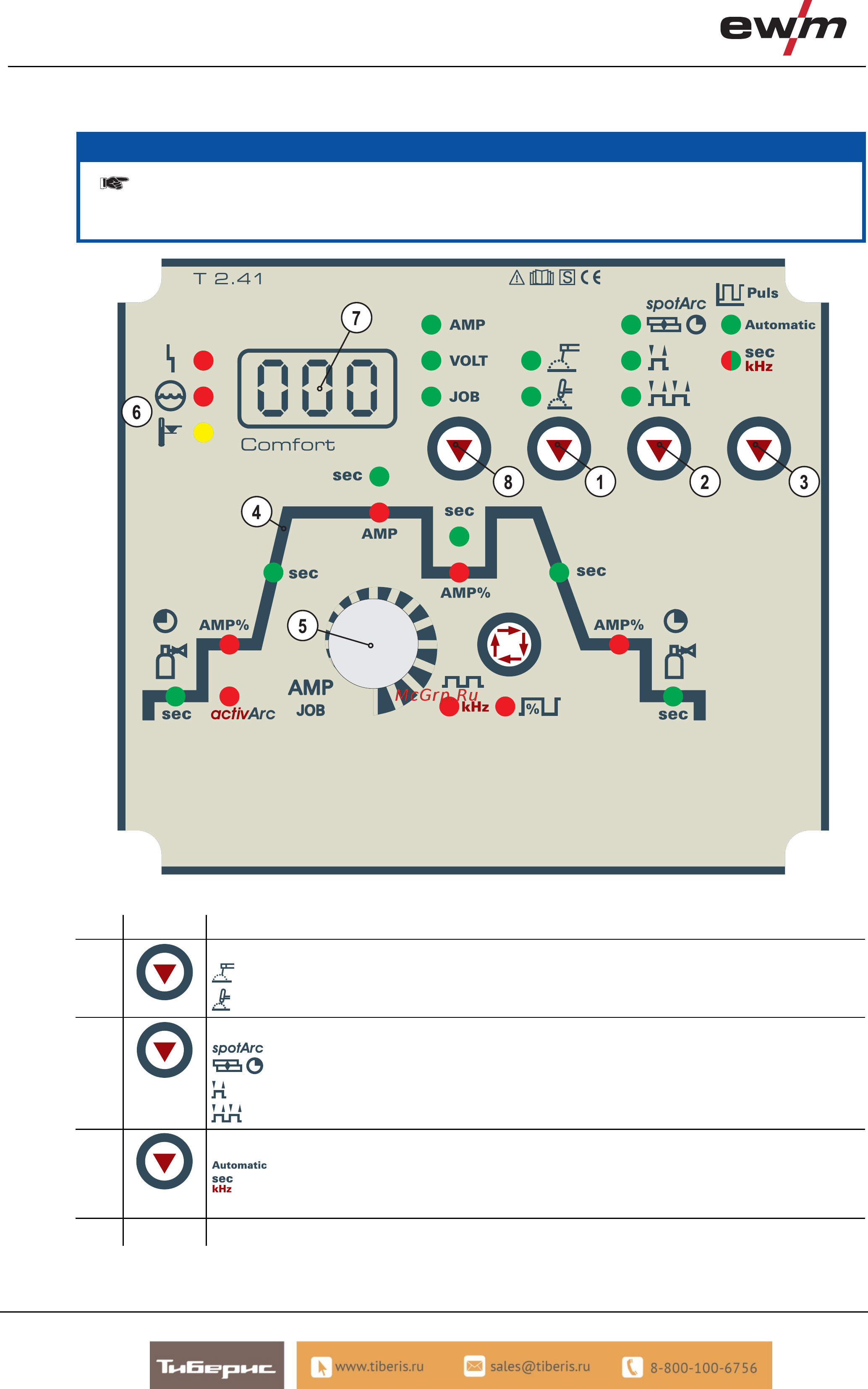

Рисунок 4-3
Поз. Символ Описание 0
1
Кнопка Вид сварки
Ручная сварка стержневыми электродами
Сварка ВИГ
2
Кнопка Режим работы
spotArc (диапазон времени точечной сварки 0,01 с - 20,0 с)
2-тактный
4-тактный
3
Кнопка «Импульсная ВИГ»
Автоматика Импульсная ВИГ (частота и баланс)
Импульсная ВИГ со временем, горит зелёным цветом / Быстрая Импульсная ВИГ
постоянного тока с частотой и балансом, загорается красным цветом
4
Циклограмма (см. следующий раздел)
