Конструкция и функционирование
Сварка ВИГ
099-000157-EW508
17.02.2012
47

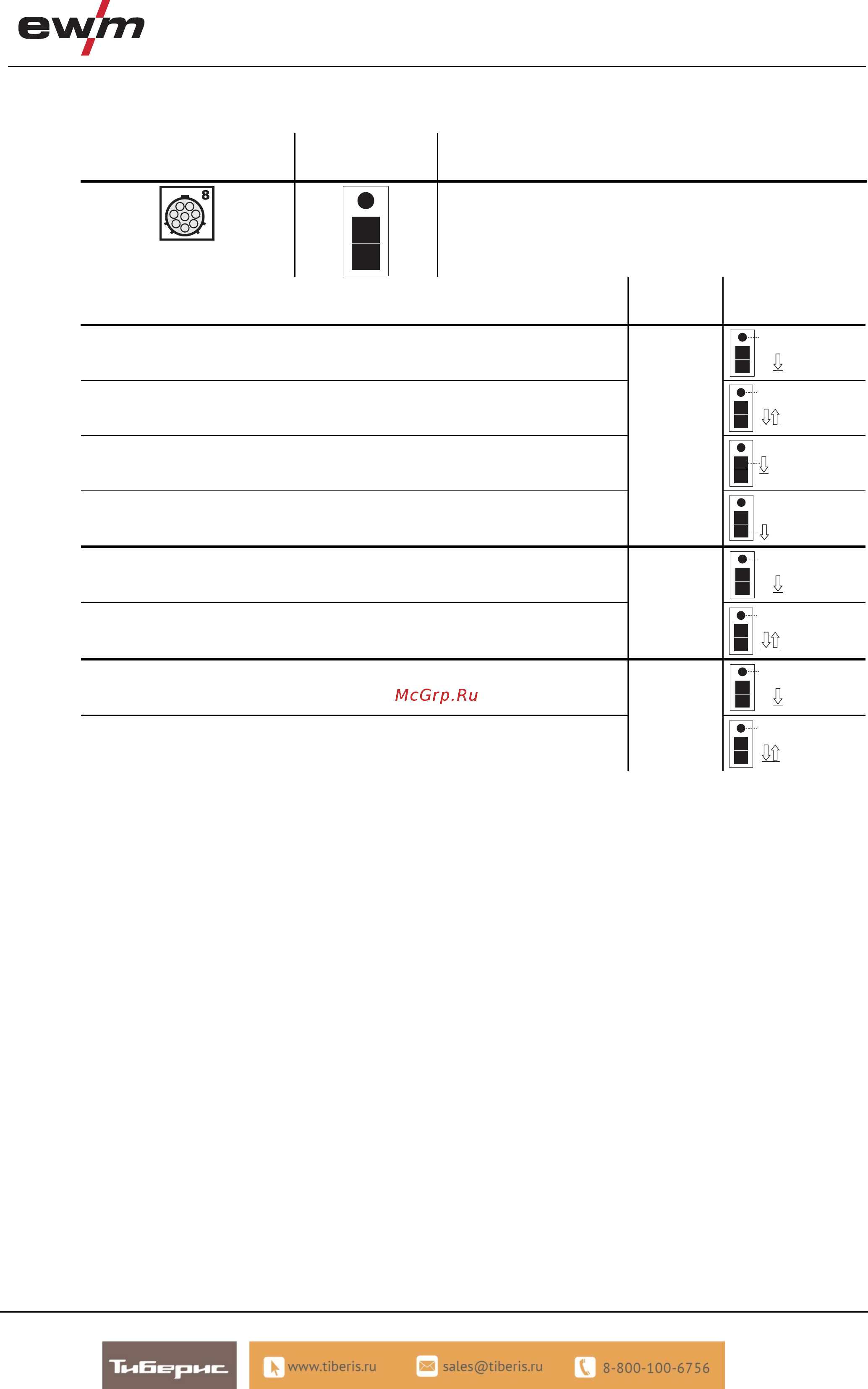

5.7.13.2 Горелка для сварки ВИГ с функцией Up/Down (8 контактов)
Горелки с функцией Up/Down с одной кнопкой
Рисунок Устройства
управления
Условные обозначения
Kнопка 1 = Kнопка 1 сварочной горелки
Функции Режим Устройства
управления
Включение/выключение сварочного тока
BRT 1
Уменьшенный ток (режим кратковременного нажатия) /
(4-тактный режим)
BRT 1
Плавное повышение сварочного тока (функция нарастания)
Up
Плавное понижение сварочного тока (функция снижения)
1
(завод.
уста- новка)
Down
Включение/выключение сварочного тока
BRT 1
Уменьшенный ток (режим кратковременного нажатия)
2
BRT 1
Включение/выключение сварочного тока
BRT 1
Уменьшенный ток (режим кратковременного нажатия) /
(4-тактный режим)
4
BRT 1
