Конструкция и функционирование
Подключение модуля охлаждения
099-000157-EW508
17.02.2012
25
5.6 Подключение модуля охлаждения
УКАЗАНИЕ
Учитывать описание монтажа и подключения в соответствующей инструкции по эксплуатации
охлаждающего модуля.

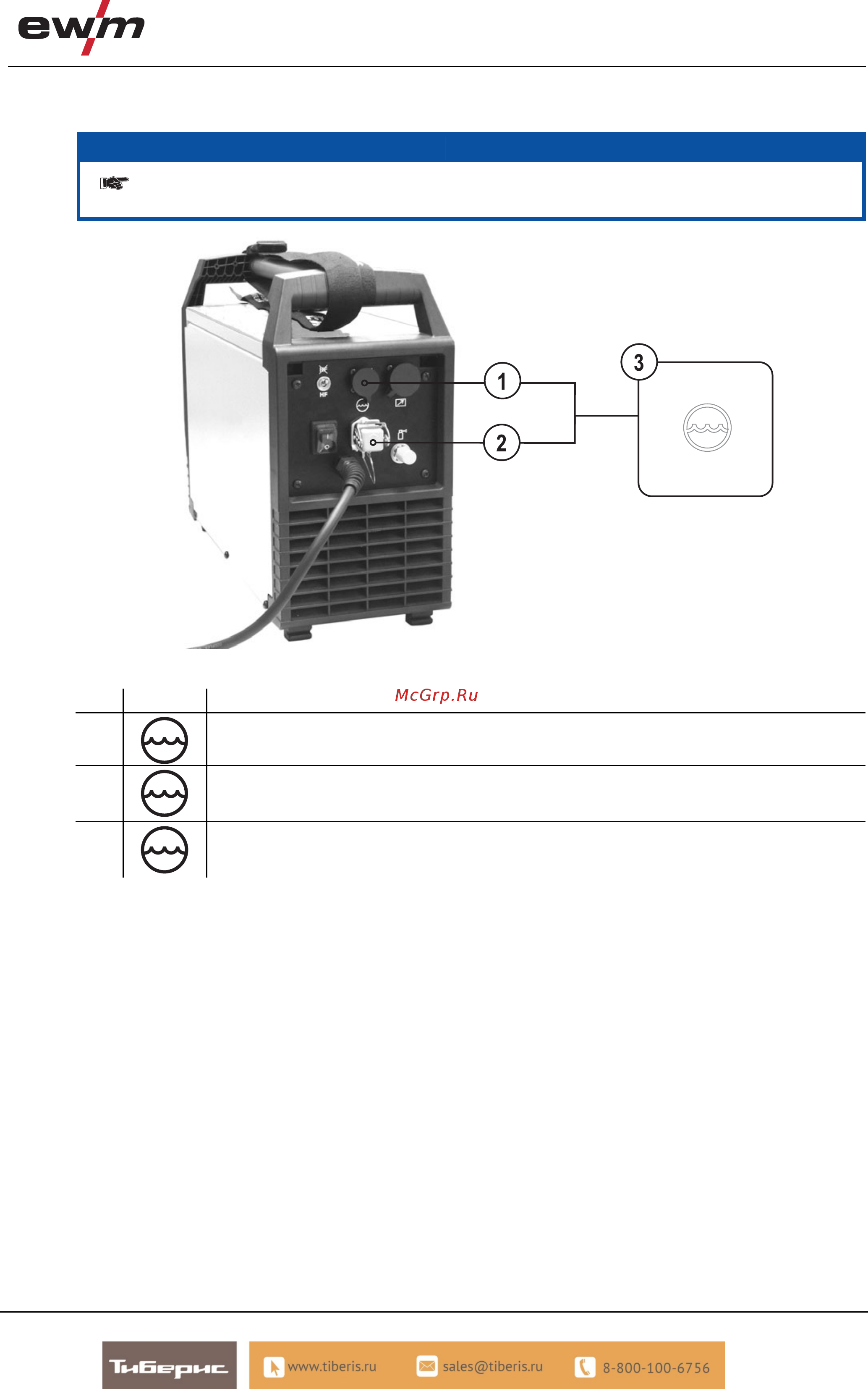

Рисунок 5-3
Поз. Символ Описание 0
1
8-контактная розетка
подключение кабеля управления охладителя
2
4-контактная розетка
напряжение питания охладителя
3
охлаждающего модуля
Управляющая и питающая линия к сварочному аппарату
Соединение между охлаждающим модулем и сварочным аппаратом устанавливается с помощью двух линий.
• Вставить штекер управляющей линии в сварочный аппарат.
• Вставить штекер питающей линии в сварочный аппарат.
