Конструкция и функционирование
Сварка ВИГ
44
099-000157-EW508
17.02.2012
5.7.13 Установка режима горелки и скорости нарастания / спада тока
В распоряжении пользователя имеются наборы режимов 1-4 и 11-14. Режимы 11-14 содержат такие же функциональные
возможности, как 1-4, но без функции короткого нажатия для уменьшенного тока.
Функциональные возможности отдельных режимов приведены в таблицах соответствующих типов горелок. Кроме того,
во всех режимах сварочный процесс может включаться и выключаться с помощью кнопки горелки 1 (BRT 1).
l
0

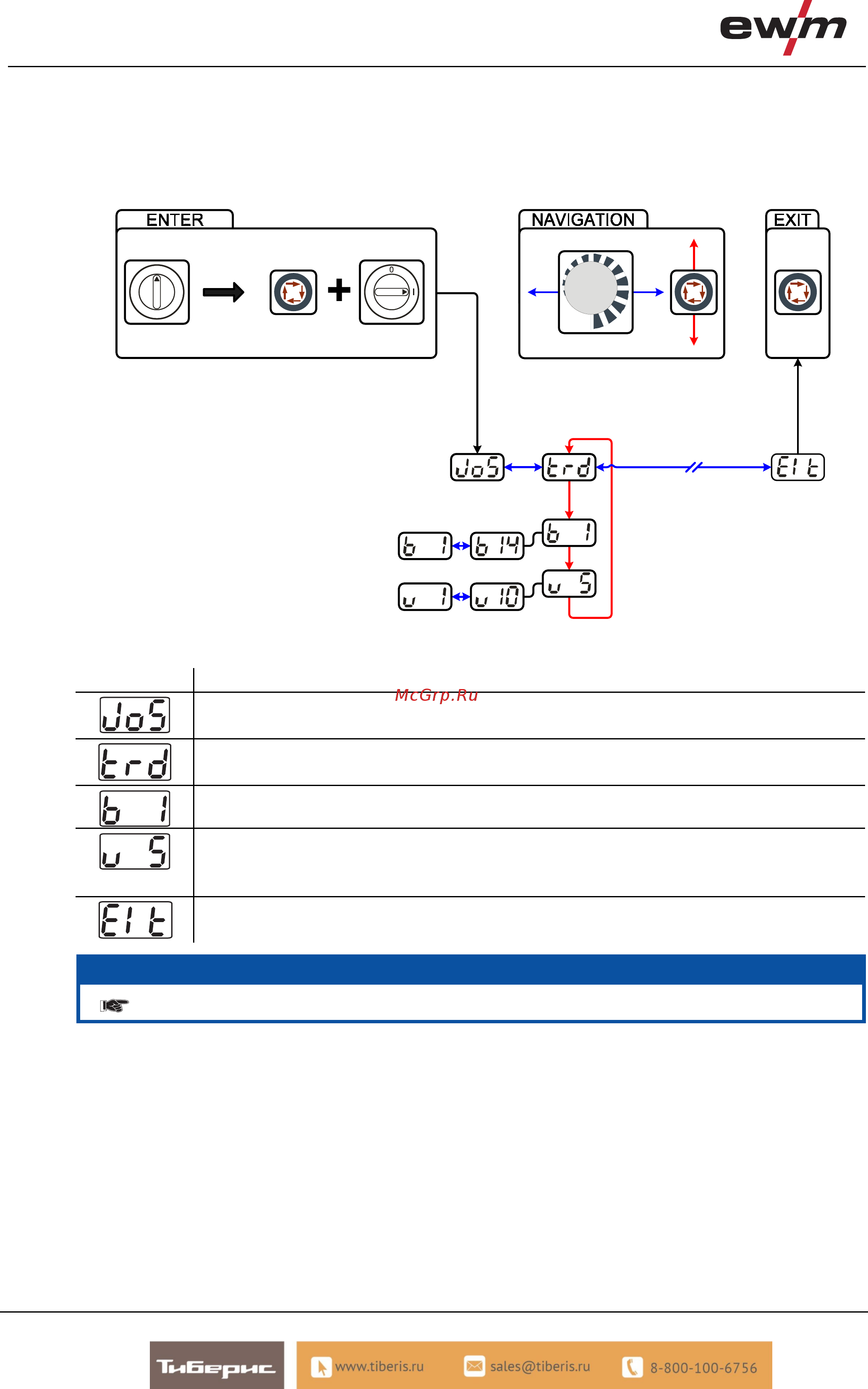

Рисунок 5-20
Индикация Настройка/Выбор
Меню Блокировка JOB
Защита параметров сварки от несанкционированного доступа
Меню Конфигурация горелки
Настройка функций сварочной горелки
Настройка режима горелки (заводская настройка 1)
Скорость роста/спада (недоступно в режимах 4 и 14)
Увеличение значения = быстрое изменение тока
Снизить значение = медленное изменение тока
Выйти из меню
Выход (Exit)
УКАЗАНИЕ
Для соответствующих типов горелок рациональны исключительно приведенные режимы.
