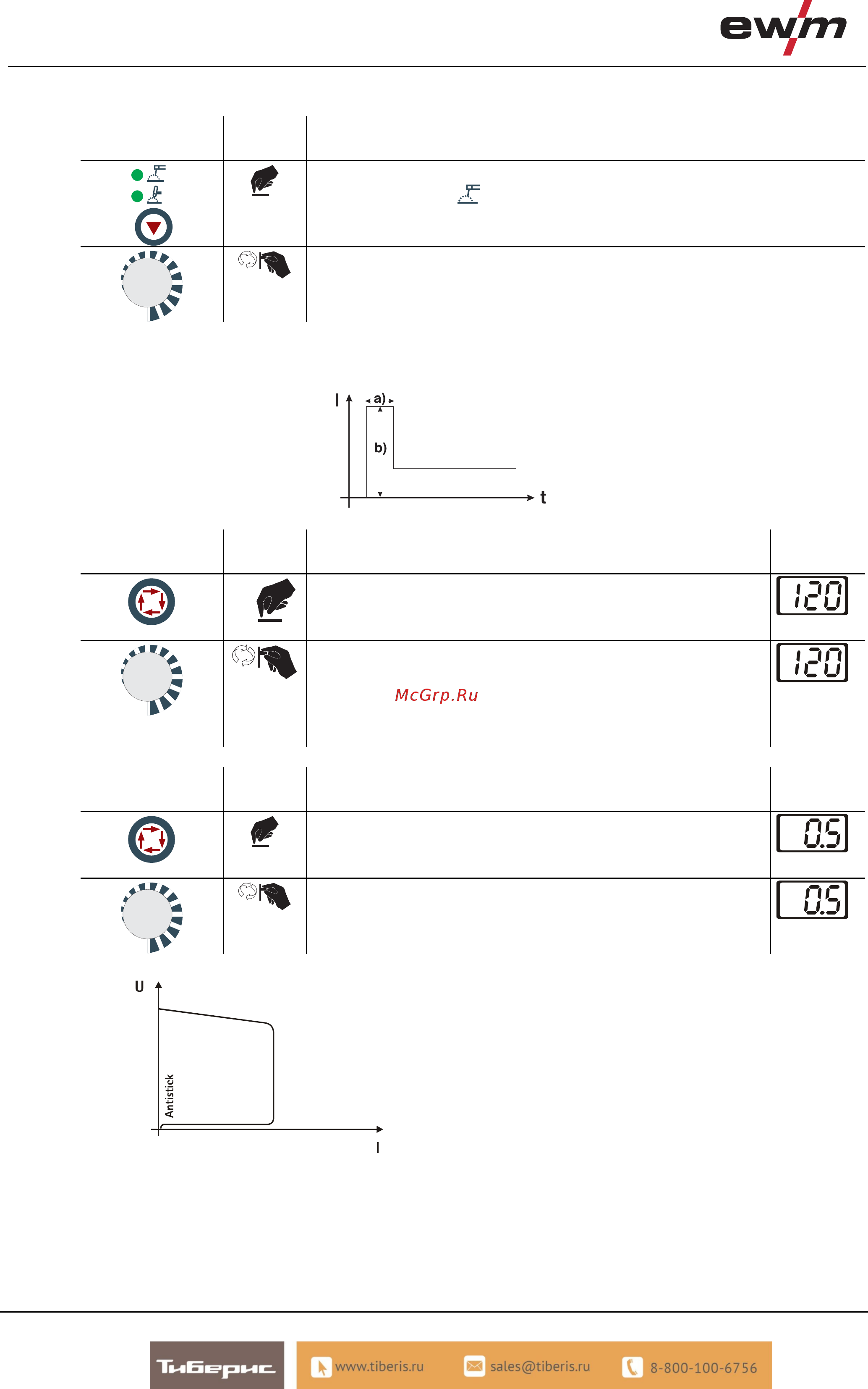

Конструкция и функционирование
Ручная сварка стержневыми электродами
52
099-000157-EW508
17.02.2012
5.8.2 Выбор сварочного задания
Элементы
управления
Действие Результат
Выбор ручной сварки стержневыми электродами
Сигнальная лампочка
горит зеленым цветом.
Настройка сварочного тока.
5.8.3 Автоматическое устройство «Горячий старт»
Устройство «Горячий старт» обеспечивает надёжное зажигание дуги, благодаря кратковременному повышению
сварочного тока во время возбуждения дуги.
a) = Время горячего старта
b) = Ток горячего старта
I = Сварочный ток
t = Время
5.8.3.1 Ток горячего старта
Элементы
управления
Действие Результат Индикация
x x
Выбор параметра сварки – тока горячего старта:
Нажимать до тех пор, пока не загорится индикатор тока горячего
старта AMP%.
Настройка тока горячего старта.
Настройка осуществляется изготовителем в процентном
соотношении к избранному основному току. Чтобы установить
абсолютные значения тока горячего старта см. раздел
«Дополнительные настройки»
5.8.3.2 Время горячего старта
Элементы
управления
Действие Результат Индикация
Выбор параметра сварки – времени горячего старта:
Нажимать до тех пор, пока не загорится индикатор времени горячего
старта sec.
Настроить время горячего старта.
5.8.4 Устройство Antistick
Устройство Antistick предотвращает прокаливание
электрода.
Если, несмотря на наличие устройства форсажа дуги
Arcforcing, электрод пригорает к изделию, аппарат
автоматически, в течение примерно 1 сек, переключается на
минимальный ток, чтобы не допустить прокаливания
электрода. Необходимо проверить и откорректировать
настроенное значение сварочного тока!
