Конструкция и функционирование
Сварка ВИГ
099-000157-EW508
17.02.2012
39
5.7.9 Импульсный режим, циклограммы
УКАЗАНИЕ
Циклограммы в термическом импульсном режиме в основном ведут себя как и при обычной сварке,
однако дополнительно выполняется переключение с тока импульса на ток паузы и наоборот в
установленное время.

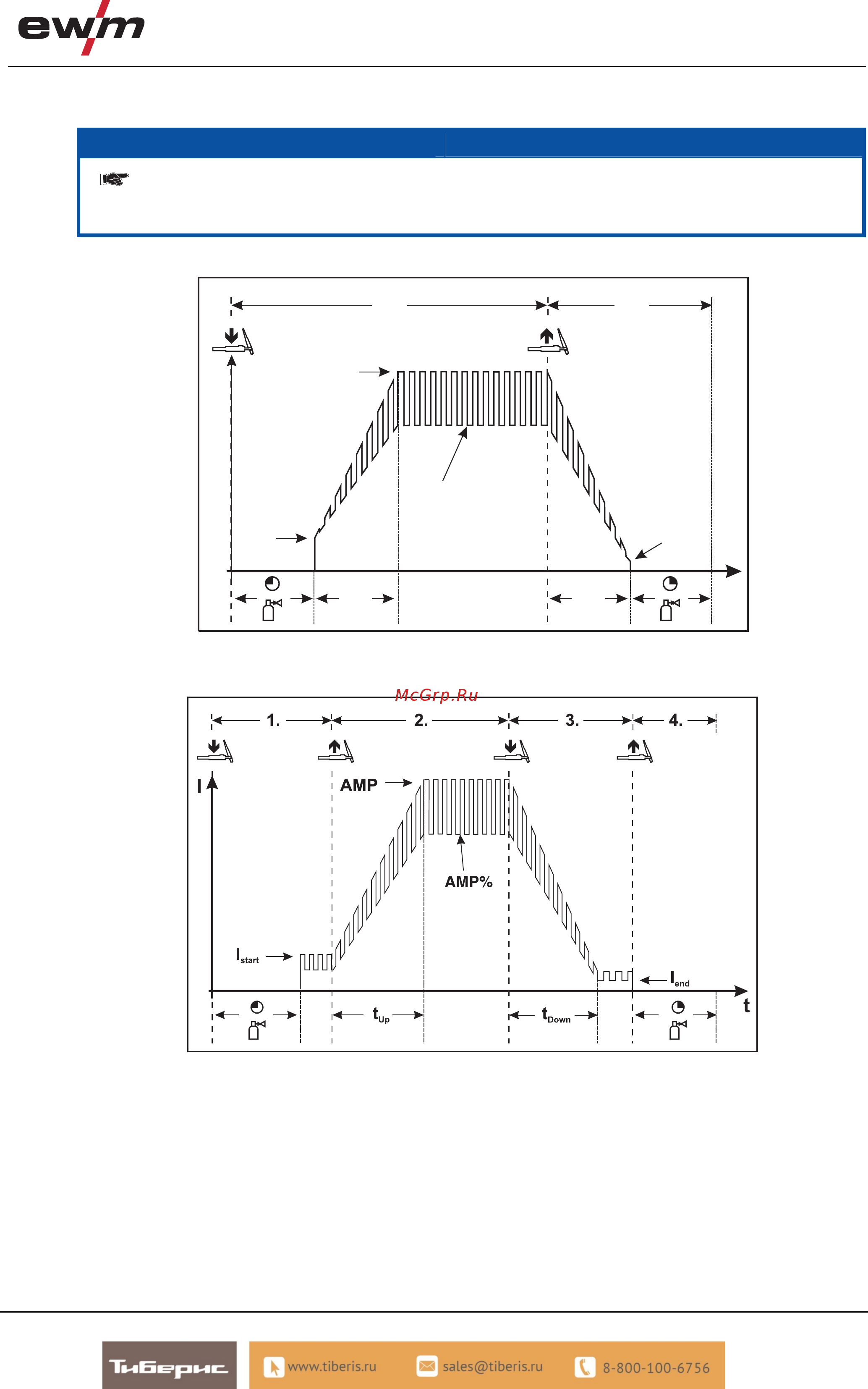

5.7.9.1 2-тактный режим импульсной сварки ВИГ
AMP%
I
I
start
AMP
I
end
t
Up
t
Down
t
1. 2.
Рисунок 5-15
5.7.9.2 4-тактный режим импульсной сварки ВИГ
Рисунок 5-16
