Конструкция и функционирование
Сварка ВИГ
099-000157-EW508
17.02.2012
27
• Вставить штекер кабеля сварочного тока универсальной горелки в гнездо сварочного тока „-“ и закрепить поворотом
вправо.
• Снять с соединительного штуцера G¼“ желтую защитную крышку.
• Привинтить шланг защитного газа сварочной горелки к присоединительному ниппелю G1/4".
• Вставить штекер сварочного кабеля горелки в гнездо для кабеля управления горелки (5-контактное для стандартной
горелки, 8-контактное для горелки с фу
нкцией нарастания / спада тока или потенциометром и 12-контактное для
горелки с функцией нарастания / спада тока и со светодиодным индикатором) и зафиксировать его.
• Вставить штекер кабеля массы в гнездо подключения сварочного тока "+" и закрепить поворотом вправо.
Если имеется в наличии:
• Зафиксировать штуцера подключения шлангов охлаждающей воды в соответствующих быстродействующих
соединительных муфтах:
отвод – крас
ный - к быстродействующей соединительной муфте, красная (отвод охлаждающей жидкости)
иподача – синий – к быстродействующей соединительной муфте, синяя (подача охлаждающей жидкости).
УКАЗАНИЕ
Соблюдайте соответствующую документацию по принадлежностям!

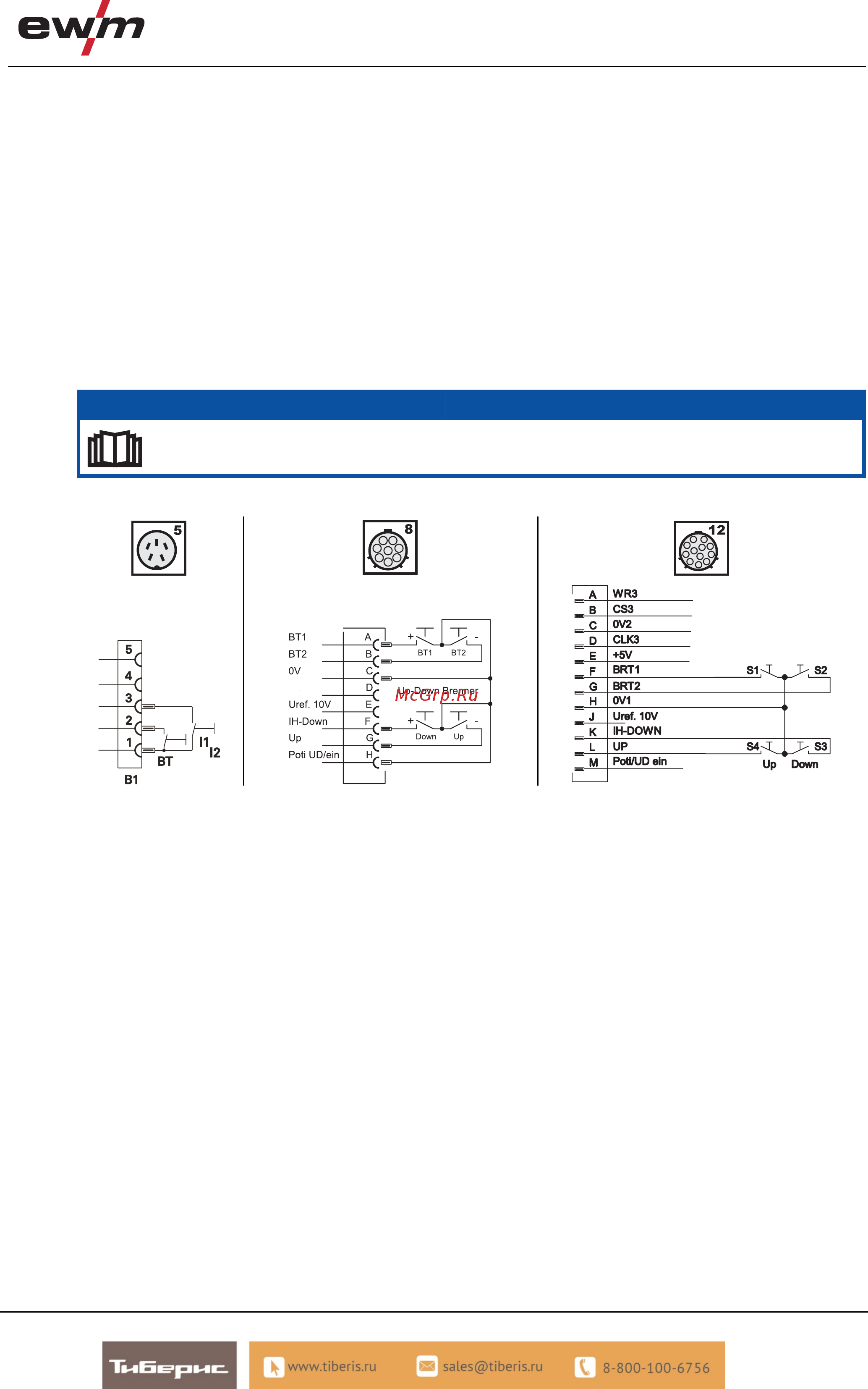

5.7.2 Варианты подключения горелок, назначение
Рисунок 5-5
