Конструкция и функционирование
Сварка ВИГ
099-000157-EW508
17.02.2012
45

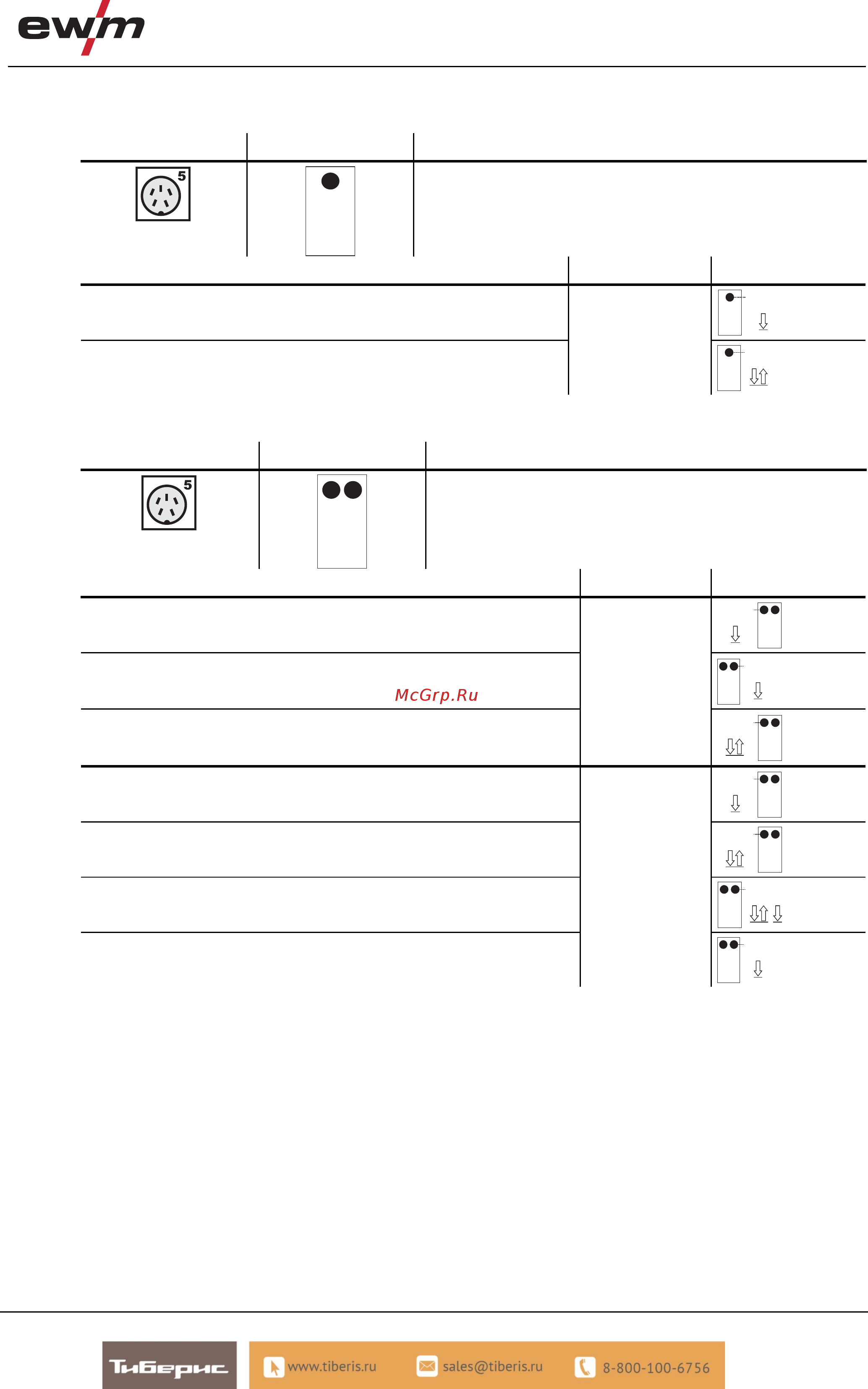

5.7.13.1 Стандартная горелка ВИГ (5 контактов)
Стандартная горелка с одной кнопкой
Рисунок Органы управления Условные обозначения
Кнопка 1 = Кнопка горелки 1 (Включение/выключение
сварочного тока, уменьшение тока посредством
функции кратковременного нажатия)
Функции Режим Органы управления
Включение/выключение сварочного тока
BRT 1
Уменьшенный ток (4-тактный режим)
1
(с завода)
BRT 1
Стандартная горелка с двумя кнопками
Рисунок Органы управления Условные обозначения
Кнопка 1 = Кнопка 1 сварочной горелки
Кнопка 2 = Кнопка 2 сварочной горелки
Функции Режим Органы управления
Включение/выключение сварочного тока
BRT 1
Уменьшенный ток
BRT 2
Уменьшенный ток (режим кратковременного нажатия) /
(4-тактный режим)
1
(с завода)
BRT 1
Включение/выключение сварочного тока
BRT 1
Уменьшенный ток (режим кратковременного нажатия) /
(4-тактный режим)
BRT 1
Нарастание тока
BRT 2
Спад тока
3
BRT 2
