Ewm Tetrix 230 Comfort 8P TM [20/72] Описание аппарата быстрый обзор
![Ewm Tetrix 230 Comfort 8P TM [20/72] Описание аппарата быстрый обзор](/views2/1304594/page20/bg14.png)
Описание аппарата — быстрый обзор
Устройство управления – элементы управления
20
099-000157-EW508
17.02.2012

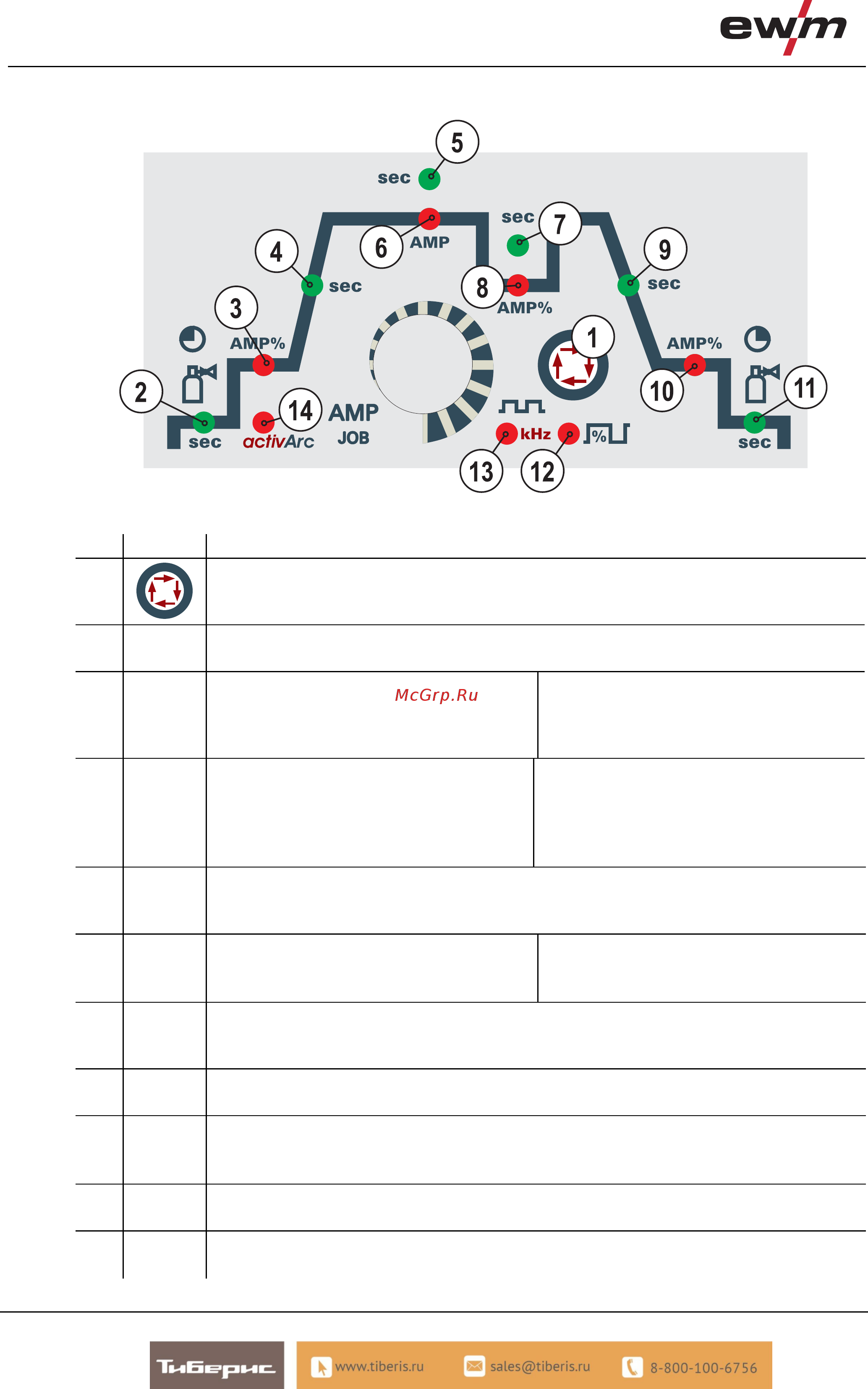

4.2.1 Циклограмма
Рисунок 4-4
Поз. Символ Описание 0
1
Кнопка Выбор параметров сварки
С помощью этой кнопки осуществляется выбор параметров сварки в зависимости от выбранного
метода сварки и рабочего режима.
2 sec
Время предварительной подачи газа (ВИГ)
диапазон настройки, абсолютные значения: от 0,1 сек до 5,0 с; шаг 0,1 с.
3 AMP%
Стартовый ток (ВИГ)
в процентах от основного сварочного тока.
Диапазон: от 1 % до 100 %; шаг 1 %.
Ток горячего старта (ручная сварка)
в процентах от основного сварочного тока.
Диапазон: от 1 % до 150 %;
шаг 1 %
4 sec
Время нарастания тока (ВИГ)
Диапазон: от 0,00 сек до 20,0 сек (шаг – 0,1 сек)
Установки времени нарастания тока для 2- и 4-
тактного режимов работы производятся
независимо.
Время горячего старта
(ручная сварка)
Диапазон: от 0,00 сек до 5,0 сек (шаг – 0,1 сек)
5 sec
Время импульса
Диапазон настройки длительности импульса: от 0,01 сек до 9,99 сек (шаг 0,01 сек)
Время импульса применимо для фазы основного сварочного тока (AMP) в импульсном режиме.
6 AMP Основной сварочный ток (ВИГ) / Импульсный
ток
от I мин до I макс (шаг 1 A)
Основной сварочный ток (ручная сварка)
от I мин до I макс (шаг 1 A)
7 sec
Время паузы импульса
Диапазон настройки паузы между импульсами: от 0,01 сек до 9,99 сек
(шаг 0,01 сек). Время паузы импульса применимо к фазе уменьшенного тока (AMP%)
8 AMP%
Уменьшенный ток (ВИГ) / ток паузы
Диапазон настройки: от 1 % до 100 % (шаг 1 %). Пропорционален (%) основному сварочному току
9 sec Время спада тока (ВИГ)
от 0,00 сек до 20,0 сек (шаг – 0,1 сек)
Установки времени спада тока для 2- и 4-тактного режимов работы производятся независимо.
10 AMP%
Ток заварки кратера (ВИГ)
Диапазон: от 1 % до 100 %; шаг 1 %. в процентах от основного сварочного тока.
11 sec Время продувки газа (ВИГ)
Диапазон: от 0,1 сек до 20,0 сек (шаг – 0,1 сек)
