Конструкция и функционирование
Сварка ВИГ
26
099-000157-EW508
17.02.2012
5.7 Сварка ВИГ
5.7.1 Подключение сварочной горелки и кабеля массы
УКАЗАНИЕ
Всегда следует использовать сварочную горелку, соответствующую данной задаче сварки (см.
инструкцию по эксплуатации горелки).

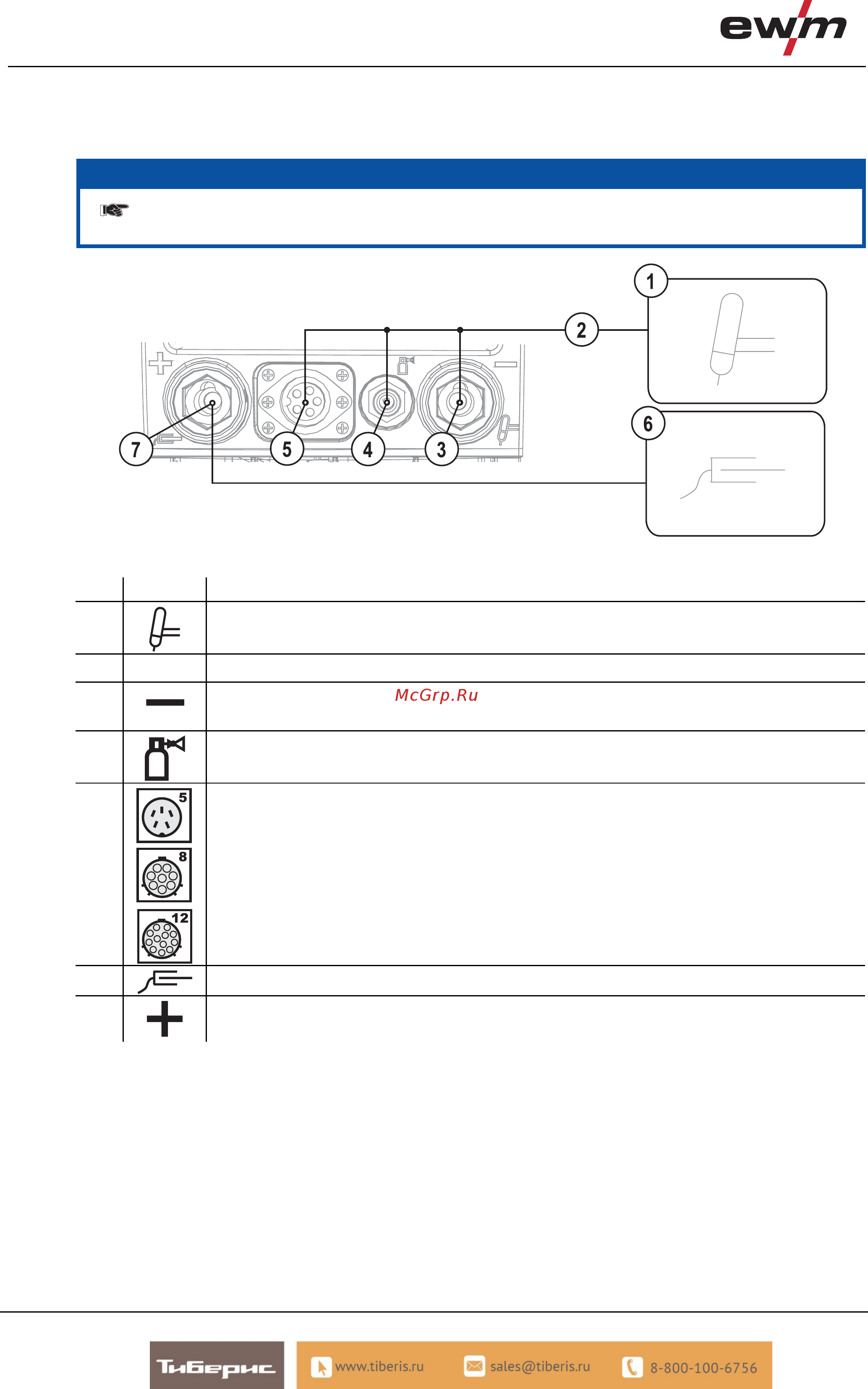

Рисунок 5-4
Поз. Символ Описание 0
1
Сварочная горелка
2
Пакет шлангов сварочной горелки
3
Гнездо, сварочный ток "-"
Подключение кабеля сварочного тока сварочной горелки ВИГ
4
Соединительный штуцер G¼“
Соединительный штуцер защитного газа сварочной горелки ВИГ
5
Гнездо подключения, 5 контактов / 8 контактов / 12 контактов
5-контактное: Кабель управления стандартной горелки для сварки ВИГ
8-контактное: подключение кабеля управления горелки ВИГ функцией Up/Down или горелки с
потенциометром
12 контактов: подключение кабеля управления горелки ВИГ со
светодиодным индикатором (опция)
6
Заготовка
7
Гнездо, сварочный ток "+"
Подключение кабеля массы
