Ewm Tetrix 230 Comfort 8P TM [41/72] Конструкция и функционирование

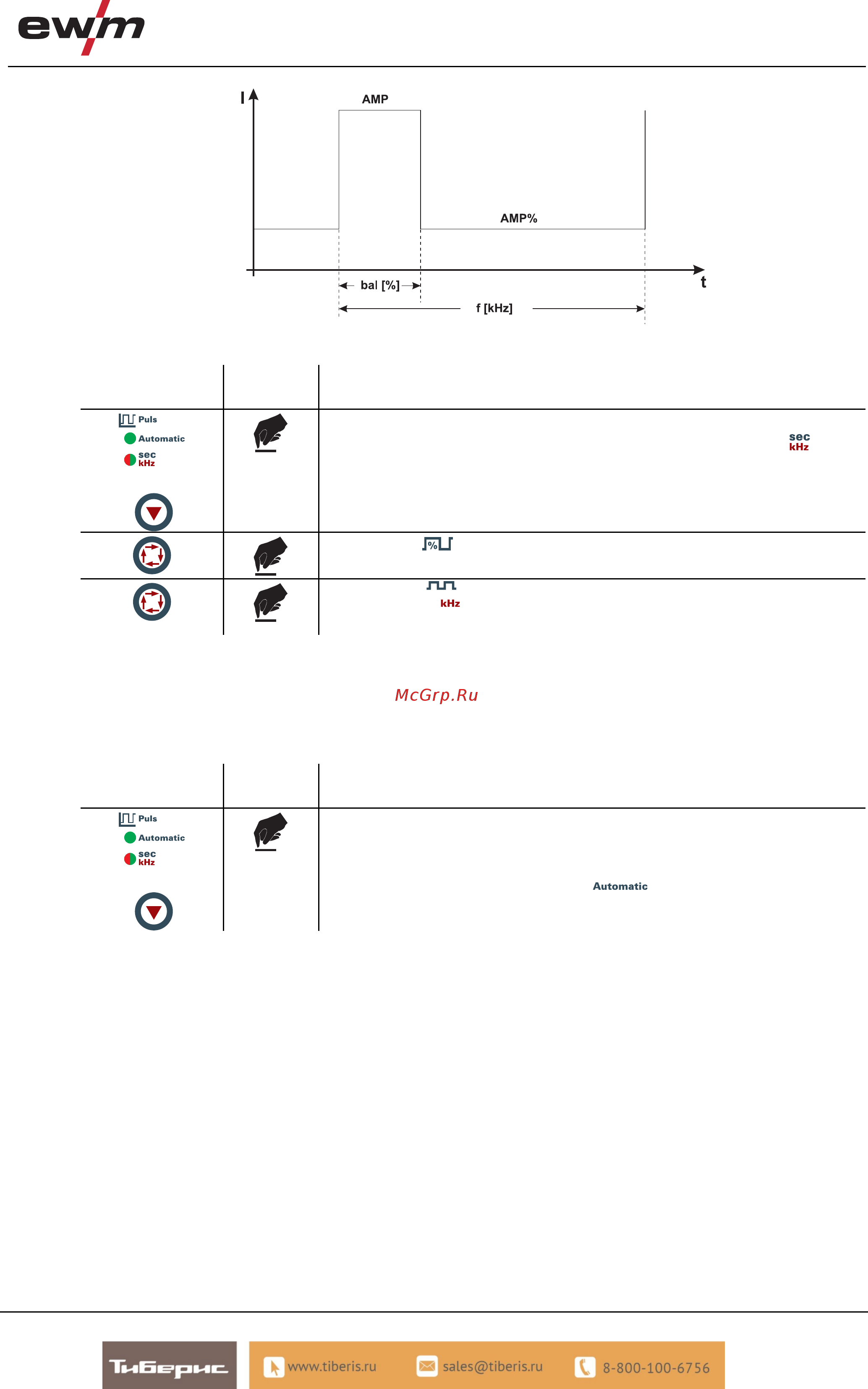

![Ewm Tetrix 230 Comfort 8P TM [41/72] Конструкция и функционирование](/views2/1304594/page41/bg29.png)
Конструкция и функционирование
Сварка ВИГ
099-000157-EW508
17.02.2012
41
Рисунок 5-18
Элемент
управления
Действие Результат
Выбор режима «Импульсный кГц»
Нажимать кнопку „Импульсная ВИГ“ до тех пор, пока сигнальная лампа
не
загорится красным цветом.
Выбор Баланс
Диапазон регулирования: от 1 % до +99 % (шаг 1 %)
Выбор Частота
Диапазон регулирования: от 50 Гц до 15 кГц (с шагом 0,01 кГц)
5.7.10.3 Автоматика Импульсная
Режим Автоматика Импульсный применяется, в частности, при выполнении прихватывания и точечной сварки
заготовок.
Благодаря частоте и балансу импульсов, зависящих от силы тока, в расплаве возникает вибрация, которая
положительно сказывается на перекрываемости воздушного зазора. Необходимые параметры импульсов
автоматически задаются с устройства управления аппарата.
Элемент
управления
Действие Результат
Выбор Автоматика Импульсная ВИГ
Нажимать кнопку „Импульсная ВИГ“ до тех пор, пока не загорится сигнальная
лампа .
Загорается Автоматика Импульсная ВИГ
