Ewm Tetrix 230 Comfort 8P TM [51/72] Подключение электрододержателя и кабеля массы

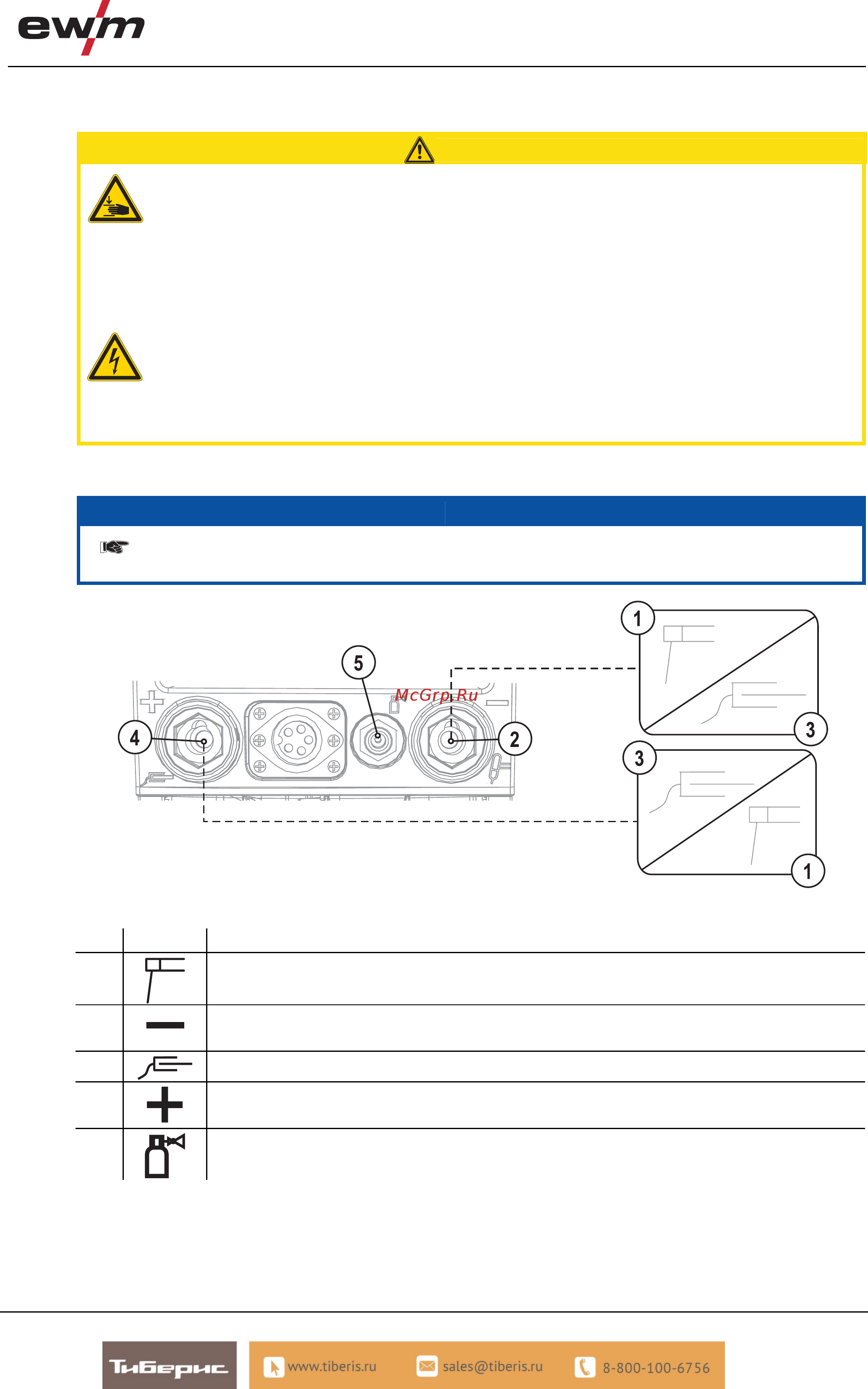

![Ewm Tetrix 230 Comfort 8P TM [51/72] Подключение электрододержателя и кабеля массы](/views2/1304594/page51/bg33.png)
Конструкция и функционирование
Ручная сварка стержневыми электродами
099-000157-EW508
17.02.2012
51
5.8 Ручная сварка стержневыми электродами
ОСТОРОЖНО
Опасность сдавливания и ожога!
При удалении отработавших или вставке новых электродов:
• Выключите аппарат с помощью главного выключателя;
• Наденьте специальные защитные перчатки;
• Пользуйтесь щипцами с изолированными ручками для удаления отработавших электродов или для
перемещения свариваемого изделия и
• Электрододержатель следует всегда откладывать на изолирующую подкладку!
Подключение защитного газа!
При ручной сварке место подключения защитного газа (присоединительный ниппель G¼")
находится под напряжением холостого хода.
• Установить желтый изоляционный колпачок на присоединительный ниппель G¼" (защита от
электрического напряжения и загрязнения).
5.8.1 Подключение электрододержателя и кабеля массы
УКАЗАНИЕ
При выборе полярности руководствуйтесь указаниями фирмы-изготовителя электродов,
приведенными на упаковке электродов.
Рисунок 5-21
Поз. Символ Описание 0
1
Электрододержатель
2
Розетка, сварочный ток «-»
Подключениe кабеля массы или электрододержателя
3
Заготовка
4
Гнездо, сварочный ток "+"
Подсоединение электрододержателя или кабеля массы
5
Соединительный штуцер G1/4», подключение защитного газа
• Вставить штекер кабеля электрододержателя или в гнездо сварочного тока „+“ или „-“ и закрепить поворотом вправо.
• Вставить штекер кабеля массы или в гнездо сварочного тока „+“ или „-“ и закрепить поворотом вправо.
