Конструкция и функционирование
Сварка ВИГ
099-000157-EW508
17.02.2012
33

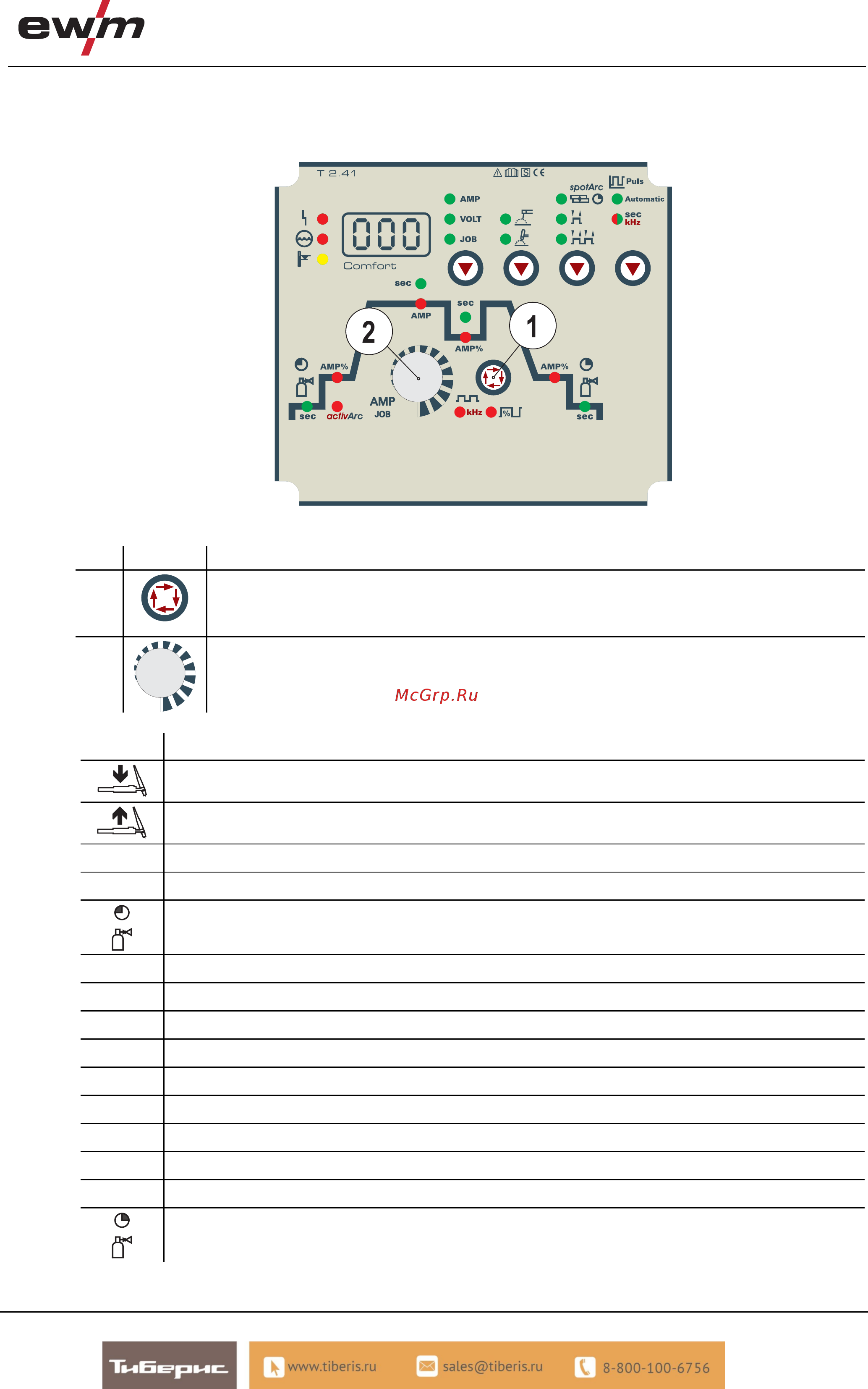

5.7.8 Циклограммы / Режимы работы
С помощью кнопки «Выбор параметров сварки» и ручки-регулятора «Настройка сварочных параметров»
устанавливаются параметры циклограммы.
Рисунок 5-10
Поз. Символ Описание 0
1
Кнопка Выбор параметров сварки
С помощью этой кнопки осуществляется выбор параметров сварки в зависимости от выбранного
метода сварки и рабочего режима.
2
Ручка Настройка параметров сварки
Настройка тока, времени и параметров.
5.7.8.1 Условные обозначения
Символ Значение
Нажать кнопку горелки 1
Отпустить кнопку горелки 1
I Ток
t Время
Предварительная подача газа до начала сварки
I
start
Стартовый ток
t
Up
Время нарастания тока
tP Время сварки точки
AMP Основной ток (от минимального до максимального значения)
AMP% Уменьшенный ток (0% - 100% AMP)
t1 Длительность сварочного импульса
t2 Длительность паузы между импульсами
t
Down
Время спада тока
I
end
Ток заварки кратера
Продувка газом после окончания сварки
