Конструкция и функционирование
Сварка ВИГ
099-000157-EW508
17.02.2012
29

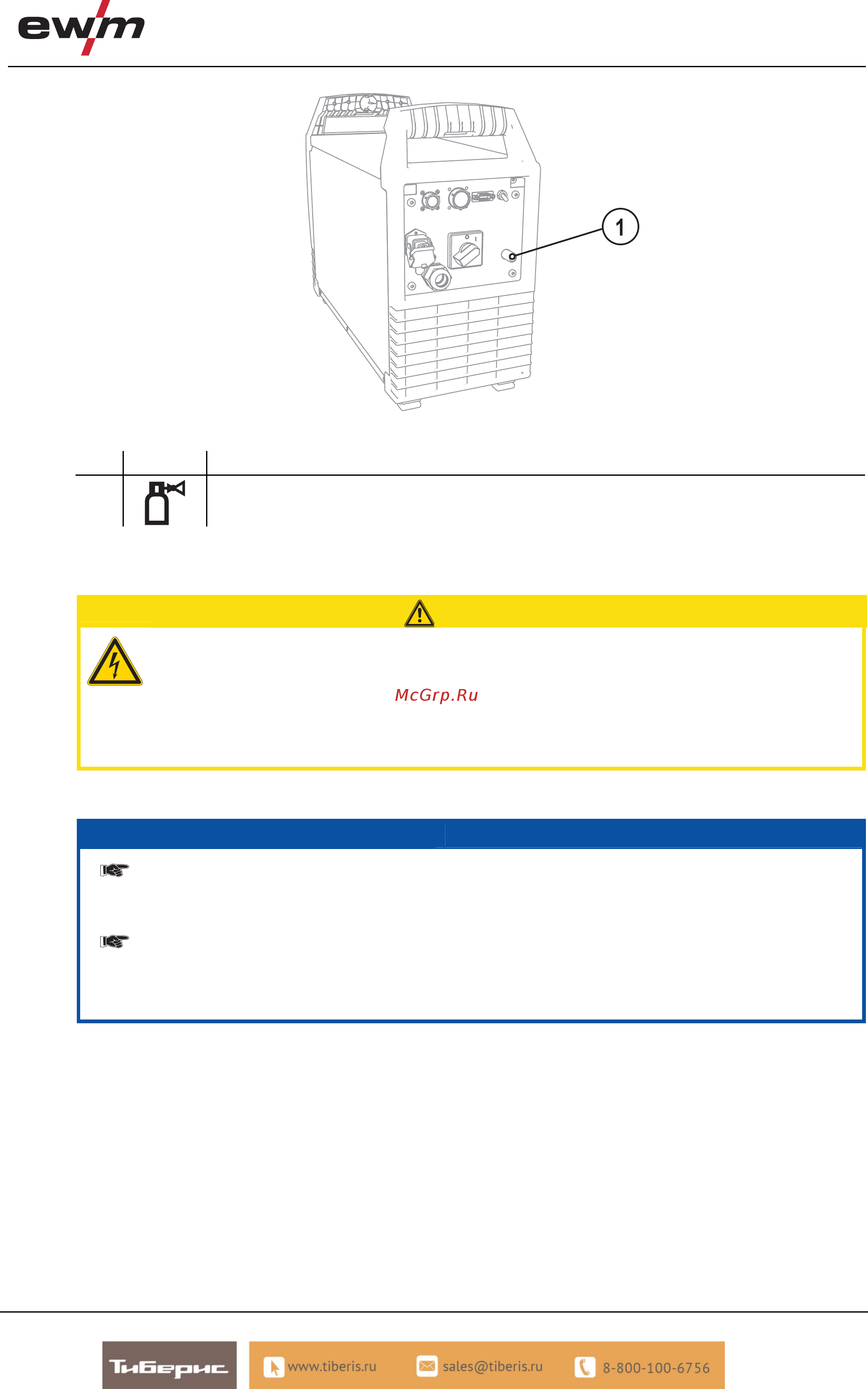

Рисунок 5-7
Поз. Символ Описание 0
1
Соединительный штуцер G1/4», подключение защитного газа
• Накидной гайкой прикрепить шланг защитного газа к соединительному штуцеру G1/4".
5.7.3.2 Регулировка расхода защитного газа
ОСТОРОЖНО
Поражение электрическим током!
При настройке расхода защитного газа на сварочной горелке возникает напряжение холостого хода
или импульсы высоковольтного зажигания, которые в случае контакта могут привести к поражению
электрическим током или ожогам.
• Во время процесса настройки сварочная горелка должна быть электрически изолированной на случай
контакта с людьми, животными или предметами.
• Нажать кнопку горелки и настроить расход защитного газа на расходомере редуктора давления.
УКАЗАНИЕ
Основное правило расчета расхода газа:
Диаметр газового сопла в миллиметрах равен расходу газа в литрах в минуту.
Например: Если диаметр газового сопла равен 7 мм, то расход газа составляет 7 л/мин.
Неверные настройки защитного газа!
Как очень низкая, так и очень высокая настройка защитного газа может привести к попаданию
воздуха в сварочную ванну и, как следствие, к образованию пор.
• Расход защитного газа настроить в соответствии с заданием на сварку!
