13
CONFIGURAZIONE PARAMETRI

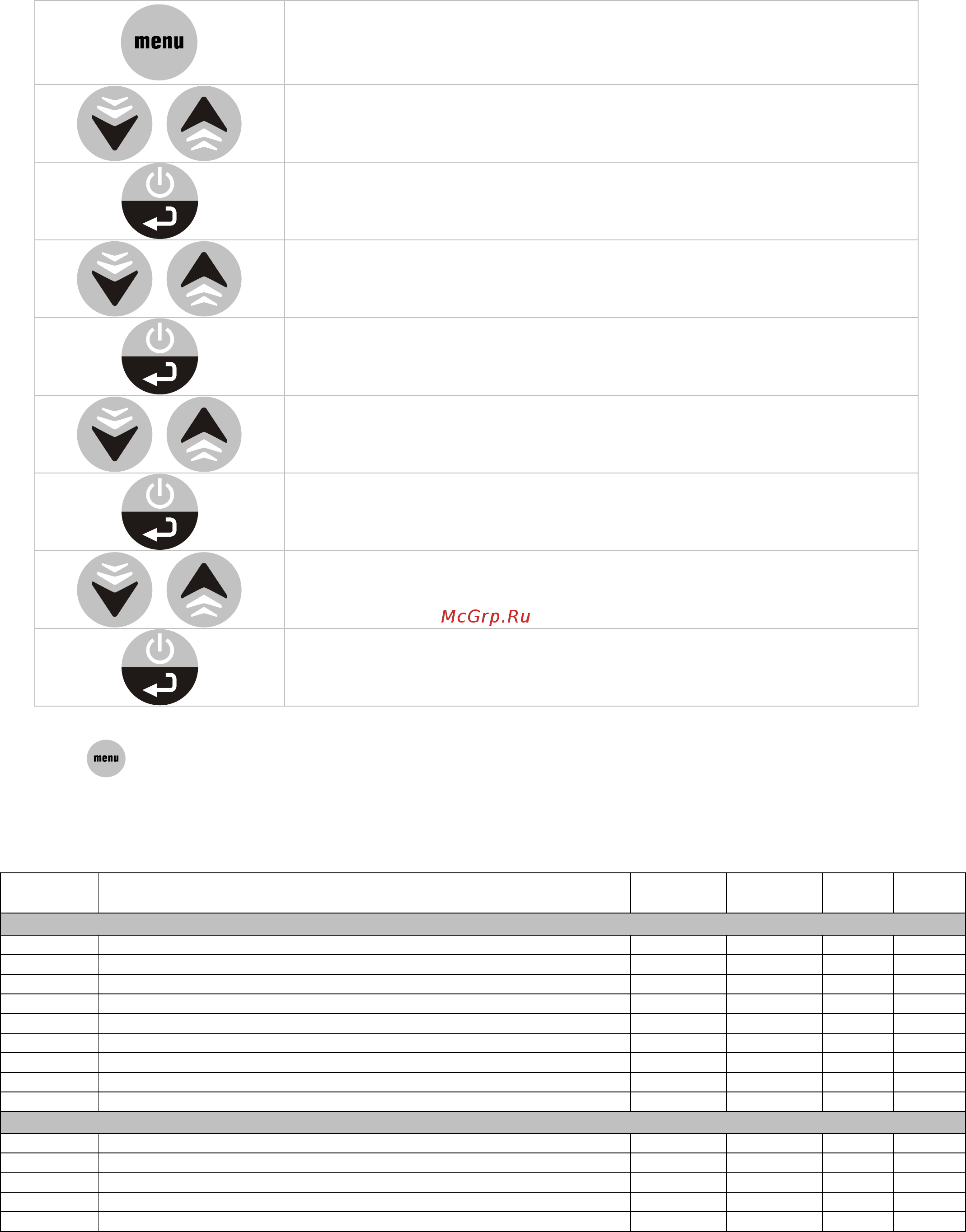

Premere il tasto menù per un tempo superiore a 3 secondi per accedere alla funzionalità ad
accesso veloce.
Sul display compare la prima opzione corrispondente ad una funzione smart eseguibile.
Viene visualizzato in maniera lampeggiante a frequenza elevata.
Utilizzare i tasti up e down per visualizzare la funzione [Par].
Premere il tasto on/sby/enter per entrare nella modalità configurazione parametri.
Viene richiesta la password di accesso.
Il display si predispone per l’impostazione della password visualizzando [00]
Utilizzare i tasti up e down per selezionare la password “65”
Premere il tasto on/sby/enter per confermare la scelta.
Se la password inserita è corretta viene visualizzato il primo parametro della lista di
configurazione.
Utilizzare i tasti up e down per scorrere tutti i parametri del controllore
Premere il tasto on/sby/enter per confermare la scelta
Utilizzare i tasti up e down per selezionare il nuovo valore del parametro
Premere il tasto on/sby/enter per confermare la scelta
È possibile uscire dalla fase di programmazione attendendo per 30 secondi senza operare sulla scheda, oppure premendo per 5 secondi
il tasto
.
In entrambi i casi l’uscita viene segnalata dall’emissione acustica di 3 beep brevi consecutivi e dalla comparsa temporanea a display della
label [ESC].
PARAMETRI DI CONFIGURAZIONE
Parametro Descrizione
Default
-2°C/+8°C
Default
-12°C/-24°C
min MAX
INGRESSI DI MISURA
/1
calibrazione sonda cella (il parametro e’ espresso in ottavi di grado) +8°C -4°C -55 +99
/2
abilitazione sonda evaporatore (0 = assente, 1 = presente) 1 1 1 0
/3
abilitazione sonda condensatore (0 = assente, 1 = presente) 0 0 1 0
/9
tipologia settaggio uscita ausiliaria: 0 = resist. porta; 1 = com. luce 0 0 2 0
/A
setpoint attivazione resistenza porta (solo se /9 = 0) -7°C -7°C -55 +99
/b
isteresi regolazione attivazione resistenza porta (solo se /9 = 0) 2°C 2°C 1 15
Pr
lettura sonda camera - °C - °C - -
Pd
lettura sonda sbrinamento - °C - °C - -
Pc
lettura sonda camera - °C - °C - -
REGOLAZIONE COMPRESSORE, ENERGY SAVING, HIPER COLD
r0
isteresi regolatore (differenziale) +4°C +4°C 1 15
r1
minimo setpoint di lavoro impostabile -2°C -24°C -55 r2
r2
massimo set point di lavoro impostabile +8°C -12°C r1 +99
r3
incremento di temperatura sul setpoint per energy saving: 0 = escluso +1°C +2°C 0 +99
r4
tempo di monitoraggio per avvio energy saving 2 ore 2 ore 0 99
