STARMIX S.R.L. Via dell’Artigianato, 5 36035 Marano Vicentino (VI) - I
24
ПЛАНЕТАРНЫЙ МИКСЕР PL 20B(N-NH) PL20C(N-NH)-PL30(N-NH)-PL40(N-NH) PL60(N-NH) -
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ (ПЕРЕВОД ОРИГИНАЛЬНЫХ ИНСТРУКЦИЙ)
- Изд. 07/2013 Доп.01 от 01/2016
С
огласно существующему законодательству строжайше запрещено воспроизводить даже частично или распространять эту инструкцию тре
тьим лицам
A
B
C
D
E
3.8.3.2.2 МИКСЕРЫ С РЫЧАГОМ ПОДНЯТИЯ ДЕЖИ ВРУЧНУЮ
(PL20BNVHF, PL20CNVHF, PL30NVHF, PL40NVHF, PL60NVHF)
Во время включения оборудования (общий выключатель питания.8
Рисунок 1 установлен на команде ON), на сенсорном мониторе появится
изображение A:
Кнопки команд управления выключены
Визуализатор:
Скорость: 1
Время: Contnuous
Когда дежа, корректно установлена (см. раз.3.6), останавливается вверху,
на сенсорном мониторе активизируются следующие кнопки команд
управления (см. изображение B):
- время замешивания (символ: песочные часы)
- скорость замешивания (символ: заяц)
- старт работы насадки (символ: )
После чего возможно выбрать параметры замеса.
Режим 1) Время замеса не установлено
Произвести запуск оборудования с помощью кнопки : насадка начнёт
двигаться со скоростью 1 и будет продолжать смешивание и замес без
ограничений во времени (на мониторе показатели будут увеличиваться);
оператор должен остановить режим работы с помощью кнопки пауза.
Во время управления процессом работы кнопка старт затемняется,
тогда как, активизируется, кнопка пауза-стоп (см. изображение C)
Во время замеса возможно изменять скорость движения насадки; в
начале цикла скорость увеличивается, так как начальный показатель
движения превышает 1, возможно как увеличивать его (максимум до 30),
так и уменьшать; кнопки "+" и "-" активизируются, (см. изображение D)
Режим 2) Параметры работы оборудования выставлены (время и
скорость)
Изображение В отображает возможность программирования времени (в
секундах) и уровень скорости с помощью кнопок + и - (доступные
изначально)
На примере изображения Е, запрограммированное время равно 10-ти
секундам и скорость выставлена на уровень 6.

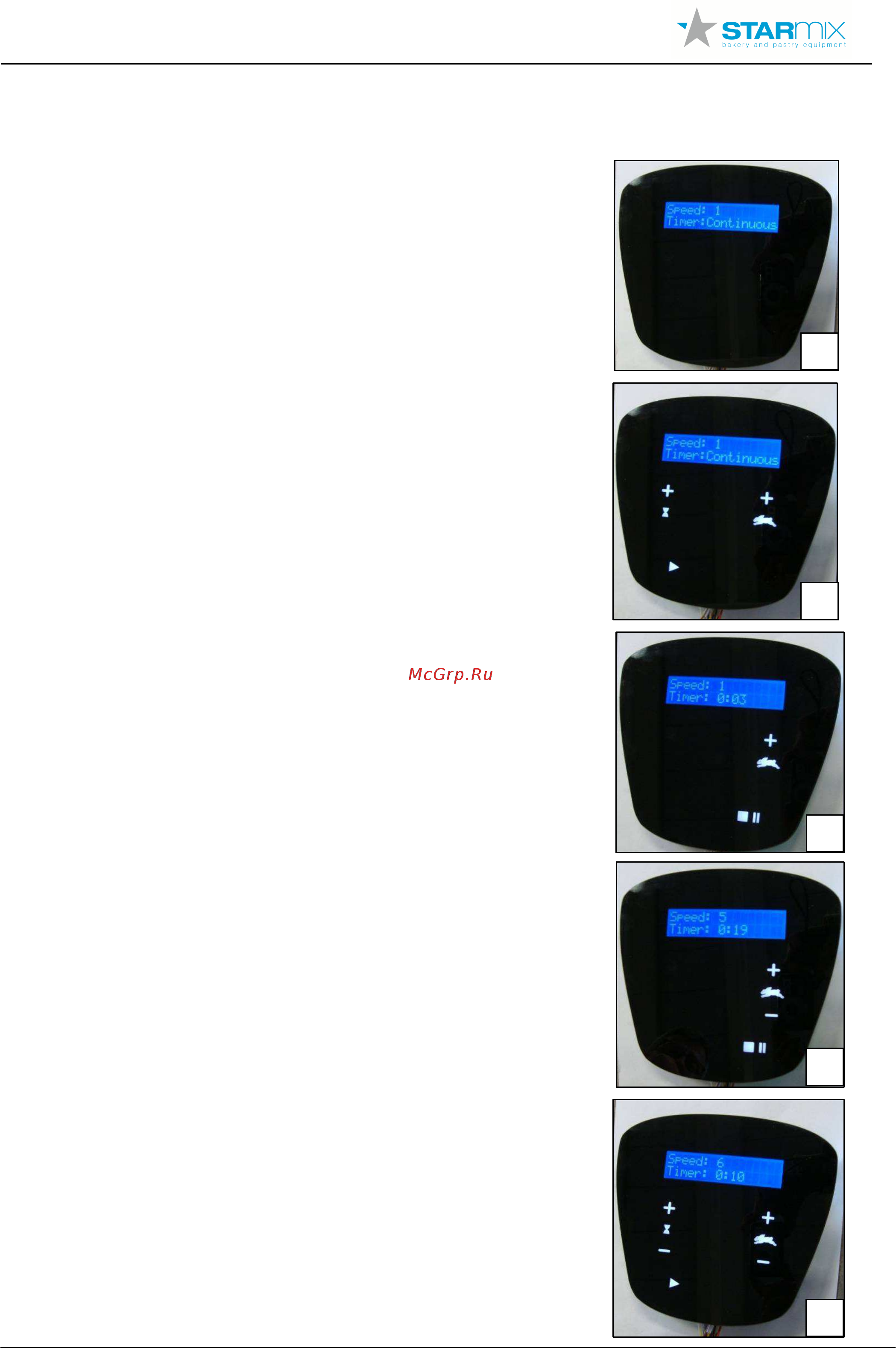

Начало работы Рисунок 16– Использование сенсорного монитора
