STARMIX S.R.L. Via dell’Artigianato, 5 36035 Marano Vicentino (VI) - I
25
ПЛАНЕТАРНЫЙ МИКСЕР PL 20B(N-NH) PL20C(N-NH)-PL30(N-NH)-PL40(N-NH) PL60(N-NH) -
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ (ПЕРЕВОД ОРИГИНАЛЬНЫХ ИНСТРУКЦИЙ)
- Изд. 07/2013 Доп.01 от 01/2016
С
огласно существующему законодательству строжайше запрещено воспроизводить даже частично или распространять эту инструкцию тре
тьим лицам
G
H
L
M
F

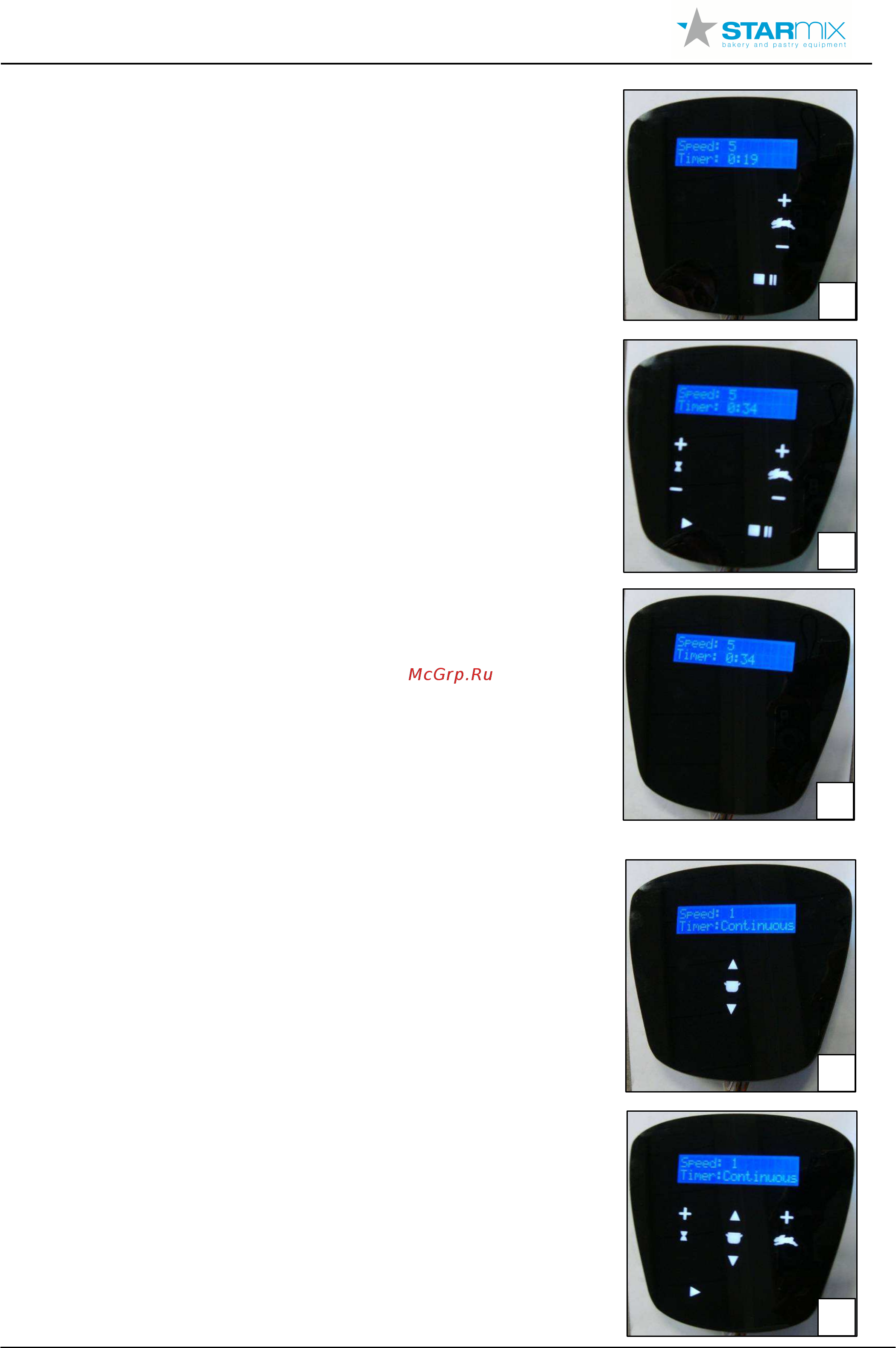

Запуск команды Старт с помощью сенсорного монитора выполняется
кнопкой , на мониторе появляется изображение аналогичное рис.F.
Во время процесса замешивания возможно изменять показатели скорости
насадок (от 6 до 5, как на рис.F); тогда как невозможно изменять
запрограммированное ранее время замешивания.
Для удаления параметров и занесения новых, необходимо
зафиксировать в течение 3 секунд приблизительно, кнопку Пауза; на
мониторе появится панель, как на рис. B, с помощью которой
возможно выставить новые параметры.
Независимо от выбранной программы и параметров замешивания,
зафиксировав кнопку Пауза-Стоп, насадка останавливается, и
оборудование остаётся в режиме ожидания получения команды Старт. Не
удаляя внесённые ранее параметры (возможно изменять только
параметры скорости), после запуска команды Пауза на мониторе
появляется рис. G
В случае добавления ингредиентов во время процесса замешивания
оператором, оборудование продолжает запрограммированный ранее цикл
работы.
Если во время запуска команды Пауза открывается защитная крышка или
опускается дежа, ни одна команда не остаётся активной на мониторе, как
на рис. Н. Если программа находится в Режиме 2, в памяти системы
зафиксировано оставшееся время и скорость работы на момент остановки
оборудования.
Если дежа находится в поднятом состоянии и защитная крышка закрыта,
панель управления находится в состоянии, изображённом на рис.G и при
повторном запуске команды Старт с помощью кнопки время на мониторе
будет отсчитываться с момента остановки оборудования.
Для перехода с режима 1 (timer continuous) в режим 2 (время и
скорость можно изменять), и наоборот, необходимо удалить
параметры на сенсорном мониторе и зафиксировать кнопку Пауза-
Стоп в течение 3-х секунд.
3.8.3.2.3 МИКСЕРЫ С АВТОМАТИЧЕСКИМ ПОДНЯТИЕМ ДЕЖИ
(PL40NVAHF, PL60 NVAHF)
Во время включения оборудования (общий выключатель рис.8 Рисунок 1
установлен на команде ON), на сенсорном мониторе появится
изображение L.
Поднять дежу с помощью кнопки управления с автоматическим возвратом
движения ; когда дежа находится в рабочей позиции, вверху, на
сенсорном мониторе активизируются кнопки управления, относящиеся к
(см. изображение M):
- время замешивания (символ: песочные часы)
- скорость замешивания (символ: заяц)
- старт работы насадки (символ: )
Возможно запустить работу оборудования согласно рекомендациям,
изложенным в разд.0; разница состоит в том, что движения вверх и вниз
дежи должны управляться с помощью кнопок с автоматическим возвратом
движения (вверх) и (вниз) изображённых на сенсорном мониторе.
Рисунок 16– Использование сенсорного монитора
