Инструкция по монтажу и эксплуатации Wilo-Stratos GIGA, Stratos GIGA-D, Stratos GIGA B 199
Расположение основных компонентов согласно рис.7 и нижес-
ледующей табл. 2 («Расположение основных компонентов»):
Табл. 2: Расположение основных компонентов
Характерным признаком насосов серии Stratos GIGA является
охлаждение электродвигателя рубашкой. Поток воздуха опти-
мальным образом подается для охлаждения электродвигателя и
электронного модуля через длинный кожух вентилятора
(рис. 10, поз. 1).
На рис.10, поз.2 показан корпус насоса со специальной направ-
ляющей промежуточного корпуса для разгрузки рабочего
колеса.
Транспортировочные проушины (рис. 10, поз. 3) должны
использоваться в соответствии
с главой 3 «Транспортировка и
промежуточное хранение» на стр. 193 и главой 10 «Техническое
обслуживание» на стр. 238.
Окно в промежуточном корпусе, закрытое щитком (рис. 10,
поз. 4), используется при работах по техобслуживанию согласно
требованиям главы 10 «Техническое обслуживание» на стр. 238.
При условии соблюдения правил техники безопасности окно
можно также использовать для проверки на предмет утечек: см.
гл
. 9 «Ввод в эксплуатацию» на стр. 235 и гл. 10 «Техническое
обслуживание» на стр. 238.
№ Деталь
1
Винты крепления кожуха вентилятора
2
Кожух вентилятора
3
Винты крепления съемного блока
4
Корпус электродвигателя
5
Дифференциальный датчик давления (DDG)
6
Кронштейн DDG
7
Фланец электродвигателя
8
Вал электродвигателя
9
Промежуточный корпус
10
Винты крепления промежуточного корпуса
11
Уплотнительное кольцо круглого сечения
12
Вращающаяся часть скользящего торцевого уплотнения
(GLRD)
13
Линия измерения давления
14
Корпус насоса
15
Гайка рабочего колеса
16
Рабочее колесо
17
Неподвижное кольцо скользящего торцевого уплотнения
(GLRD)
18
Щиток
19
Клапан для удаления воздуха
20
Транспортировочная проушина
20a
Точки крепления транспортировочных проушин на фланце
электродвигателя
20b
Точки крепления транспортировочных проушин на корпусе
электродвигателя
21
Винты крепления электронного модуля
22
Электронный модуль
23
Клапан (в сдвоенном насосе)

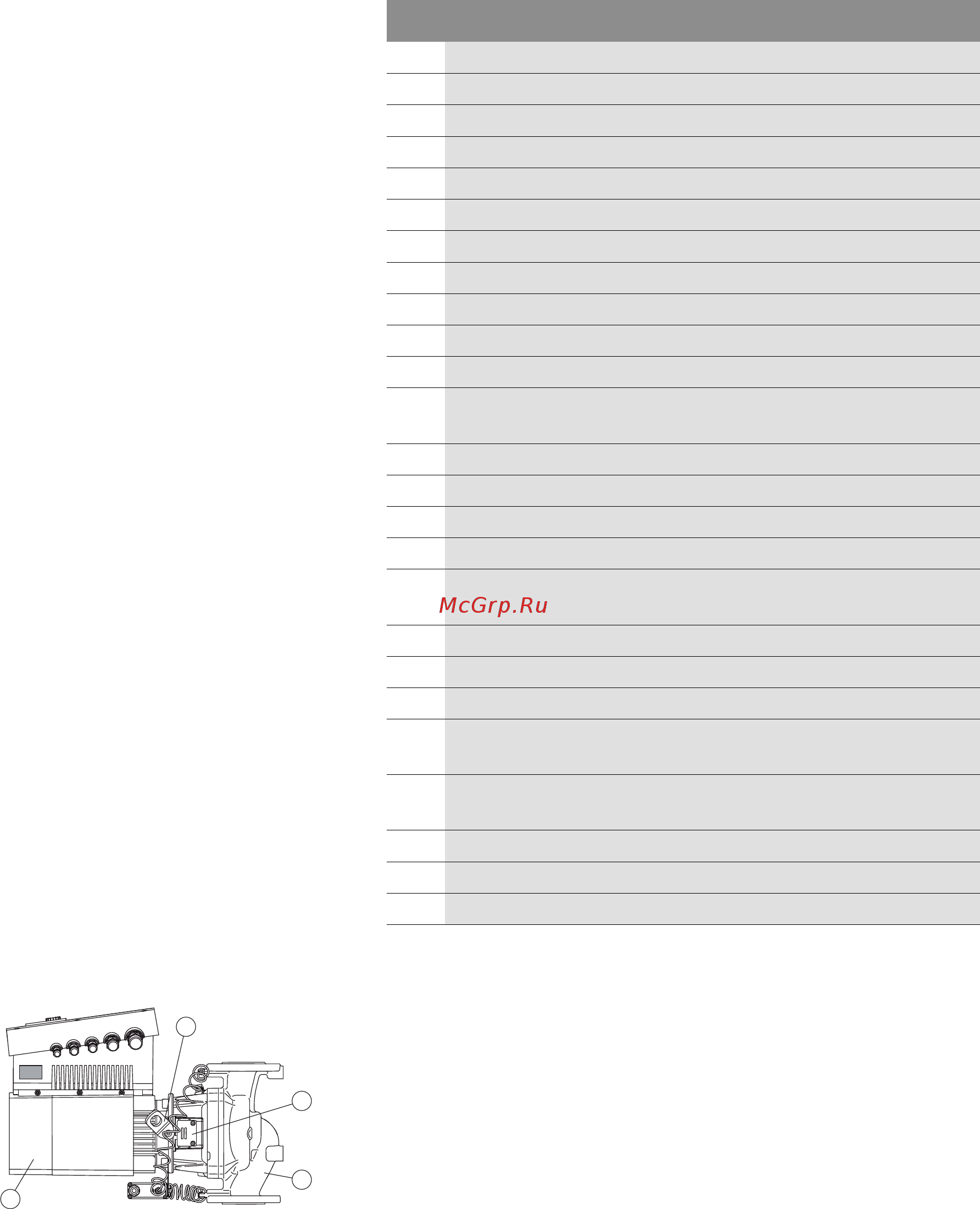

Fig.10: Насос в сборе
1
2
4
3
