Русский
228 WILO SE 08/2016
Постоянное регулирование
частоты вращения
Постоянное регулирование
Δp-c
Переменное регулирование
Δp-v
PID-Control
2.3.2.0 Δp-v наклон Настройка наклона Δp-v (зна-
чение в %)
Не отображается для всех
типов насосов
3.0.0.0
Насос on/off ON
Насос включен
OFF
Насос выключен
4.0.0.0 Информация Информационные меню
4.1.0.0 Текущие значе-
ния
Индикация актуальных теку-
щих значений
4.1.1.0 Датчик текущих
значений (In1)
Зависит от актуального спо-
соба регулирования.
Δp-c, Δp-v: значение H в м
PID-Control: Значение в %
Не отображается в ручном
режиме управления
4.1.3.0 Мощность Потребляемая в настоящий
момент мощность P
1
в Вт
4.2.0.0 Эксплуатацион-
ные параметры
Индикация эксплуатацион-
ных параметров
Эксплуатационные пара-
метры относятся к управ-
ляемому в настоящий
момент электронному
модулю
4.2.1.0 Количество часов
работы
Сумма активных часов работы
насоса (показания счетчика
можно сбросить через ИК-
интерфейс)
4.2.2.0 Потребление Потребление энергии в кило-
ватт-час/мегаватт-час
4.2.3.0 Отсчет времени
готовности для
смены работы
насосов
Время до смены насоса в ч
(при временном такте 0,1 ч)
Отображается только для
основного насоса сдвоен-
ного насоса и внутренней
смены насоса Устанавлива-
ется в сервисном меню
<5.1.3.0>
4.2.4.0
Отсчет оставше-
гося времени до
кратковремен-
ного запуска
насоса
Время до следующего крат-
ковременного запуска насоса
(через 24 ч простоя насоса
(например, вызванного
«Extern off») выполняется
автоматическая работа насоса
в течение 5 с)
Отображается только при
активном кратковремен-
ном запуске насоса
4.2.5.0
Счетчик включе-
ния сети
Количество процессов включе-
ния питающего напряжения
(отсчитывается каждое восста-
новление питающего напряже-
ния после прерывания)

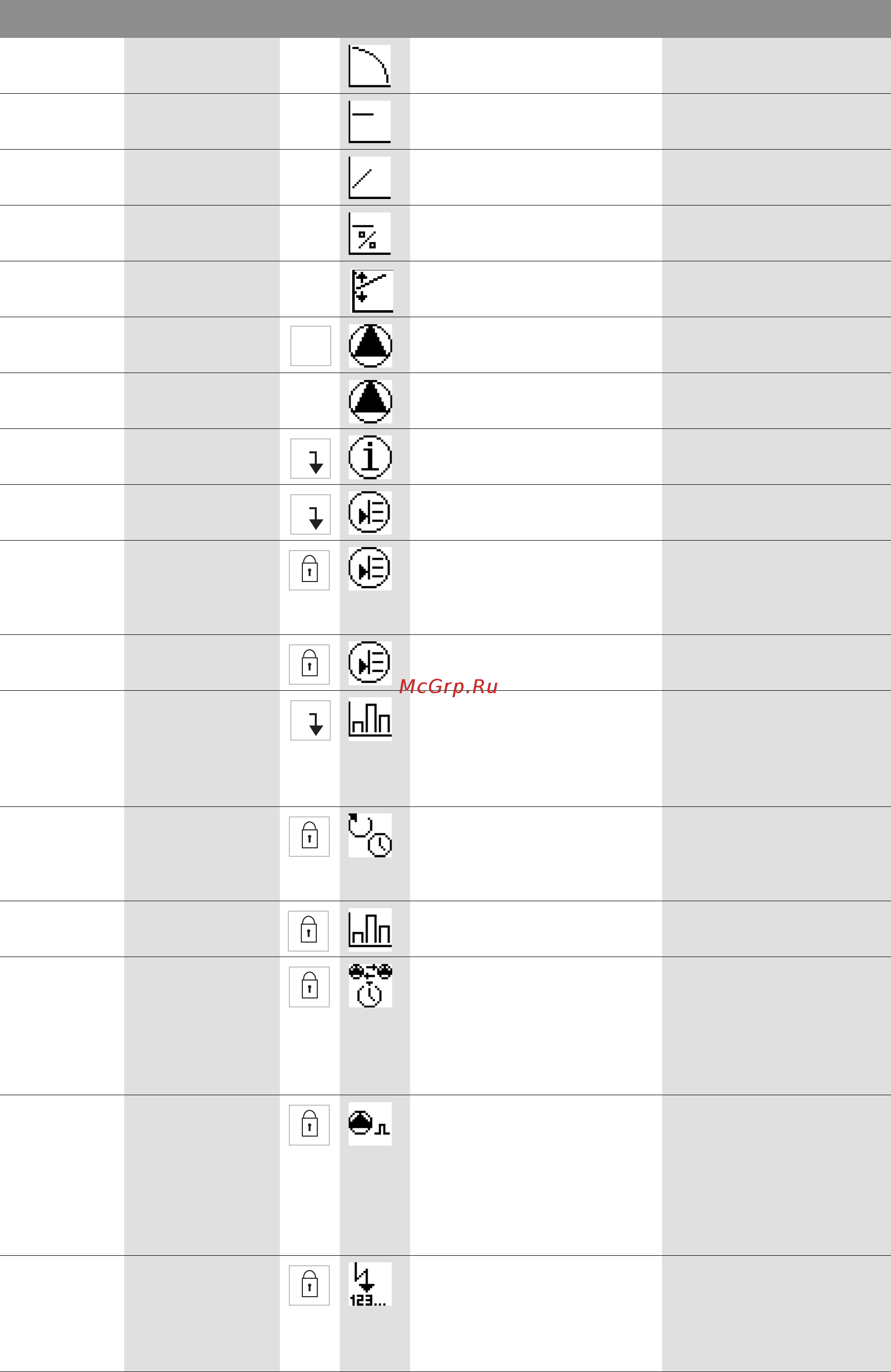

№ Обозначение Тип
Символ
Значения/пояснения Условия индикации
±
