Инструкция по монтажу и эксплуатации Wilo-Stratos GIGA, Stratos GIGA-D, Stratos GIGA B 231
5.1.1.0 Режим работы Режим работы «основной/
резервный»
Отображается только для
основного насоса сдвоен-
ного насоса
Работа двух насосов Отображается только для
основного насоса сдвоен-
ного насоса
5.1.2.0
Настройка основ-
ного/резервного
насосов
Ручное переключение с
основного на резервный
режим работы
Отображается только для
основного насоса сдвоен-
ного насоса
5.1.3.0
Смена насоса Отображается только для
основного насоса сдвоен-
ного насоса
5.1.3.1
Ручная смена
насосов
Проводит смену насосов неза-
висимо от отсчета времени
Отображается только для
основного насоса сдвоен-
ного насоса
5.1.3.2
Внутренне/вне-
шне
Внутренняя смена насосов Отображается только для
основного насоса сдвоен-
ного насоса
Внешняя смена насосов Отображается только для
основного насоса сдвоен-
ного насоса, см. клемму
«AUX»
5.1.3.3
Внутренне: вре-
менной интервал
Возможность настройки в
диапазоне от 8 ч до 36 ч
шагами в 4 ч
Указывается, если активи-
рована внутренняя смена
насосов
5.1.4.0
Насос деблоки-
рован/заблоки-
рован
Насос деблокирован
Насос заблокирован
5.1.5.0 SSM Раздельная сигнализация о
неисправности
Отображается только для
основного насоса сдвоен-
ного насоса
Обобщенная сигнализация
неисправности
Отображается только для
основного насоса сдвоен-
ного насоса
5.1.6.0
SBM Раздельная сигнализация экс-
плуатационной готовности
Отображается только для
основного насоса сдвоен-
ного насоса и функции SBM
«Готовность/эксплуатация»
Раздельная сигнализация о
работе
Отображается только для
основного насоса сдвоен-
ного насоса
Обобщенная сигнализация
эксплуатационной готовности
Отображается только для
основного насоса сдвоен-
ного насоса
Обобщенная сигнализация
рабочего состояния
Отображается только для
основного насоса сдвоен-
ного насоса
5.1.7.0
Extern off Раздельное Extern off Отображается только для
основного насоса сдвоен-
ного насоса
Обобщенное Extern off Отображается только для
основного насоса сдвоен
ного насоса

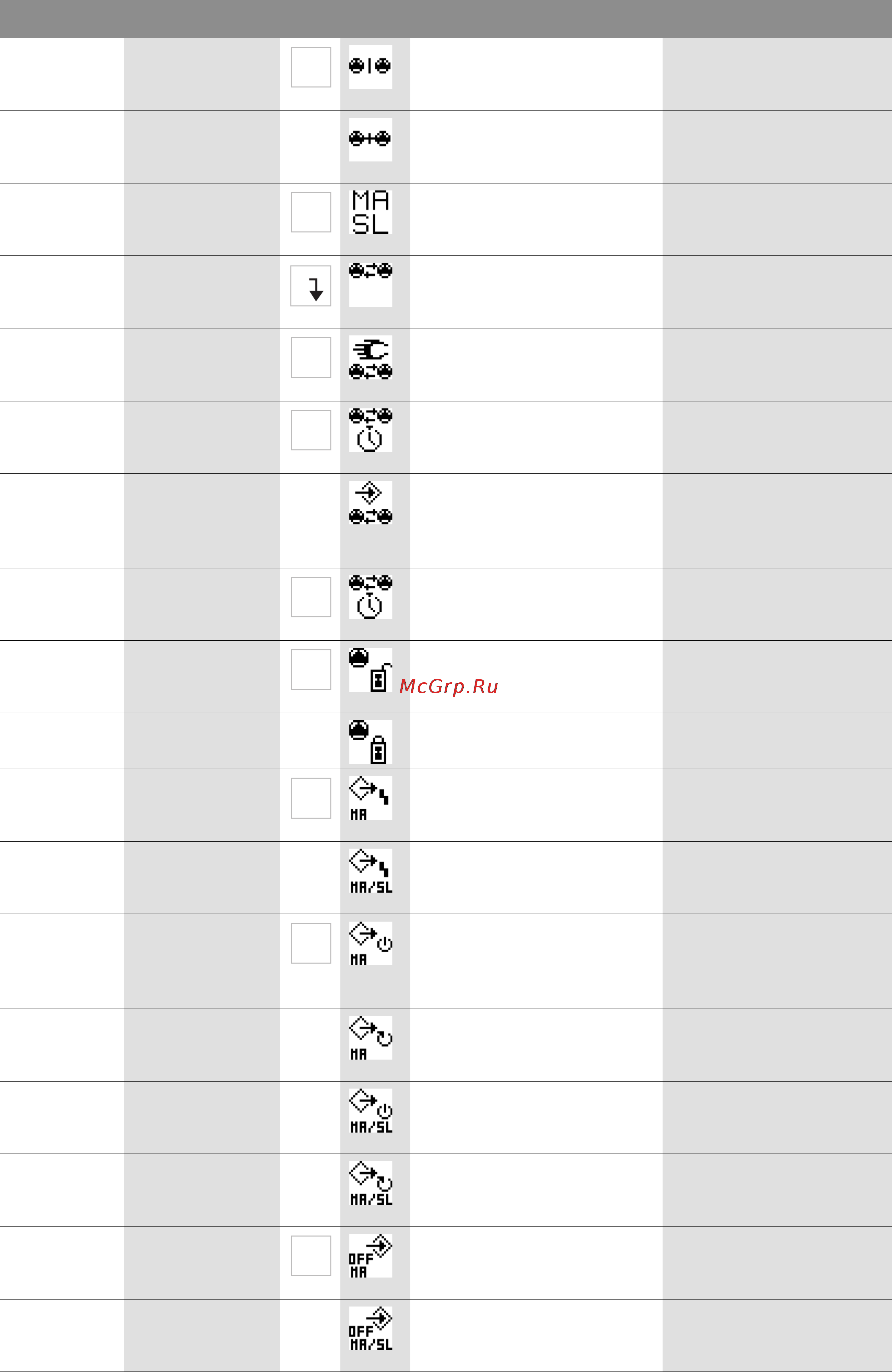

№ Обозначение Тип
Символ
Значения/пояснения Условия индикации
±
±
±
±
±
±
±
±
±
Содержание
