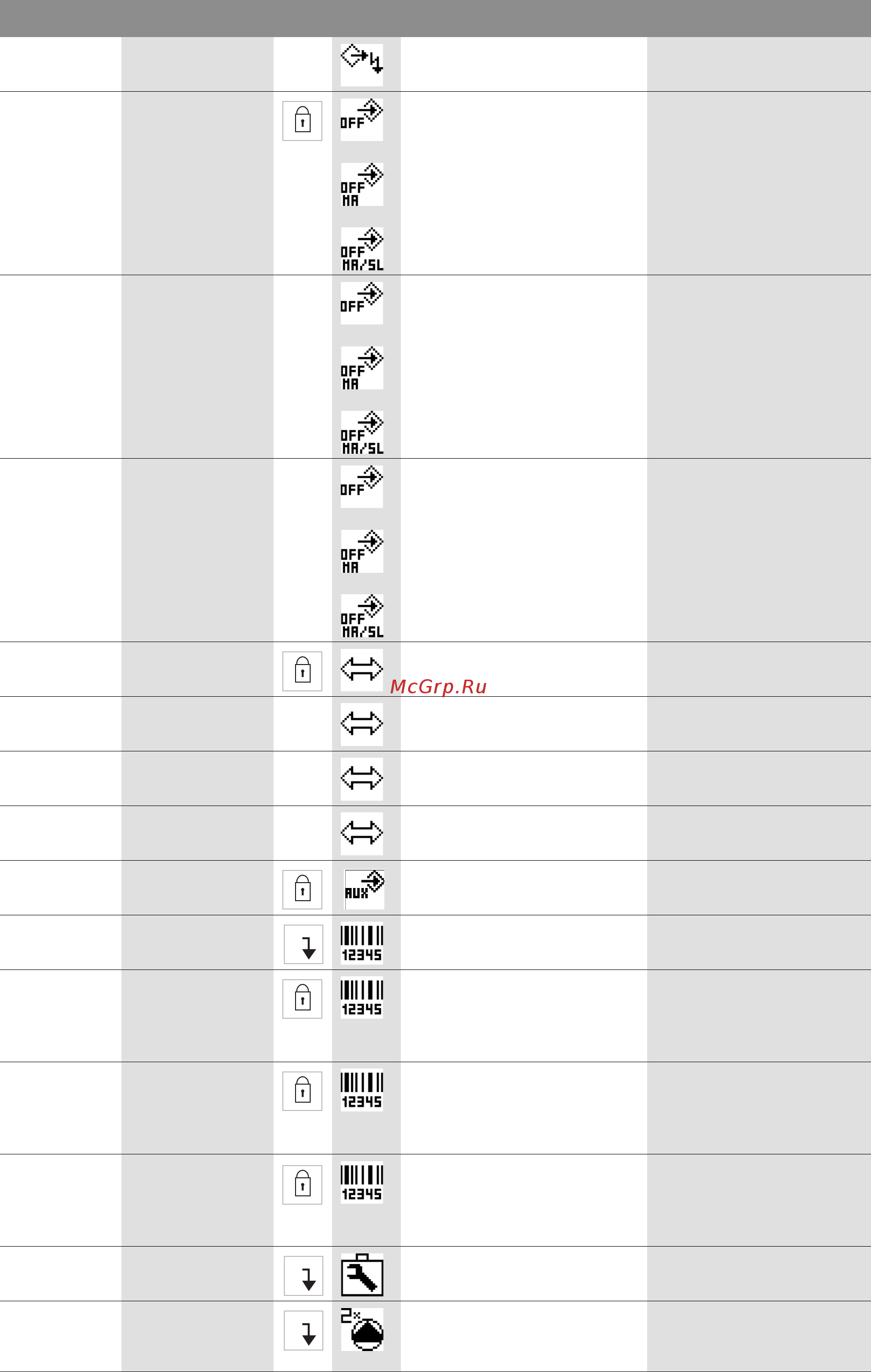

![Wilo Stratos GIGA 40/1-51/4,5 [47/81] Русский](/views2/1341231/page47/bg2f.png)
Русский
230 WILO SE 08/2016
SBM
Сообщение о включении сети
4.3.4.0 Ext. off Сигнал, присутствующий на
входе «Extern off»
OPEN
Насос выключен
SHUT
Насос деблокирован для экс-
плуатации
4.3.5.0 Тип протокола
BMS
Система шины активна Указывается только тогда,
когда активизировано BMS
LON
Система полевой шины
Указывается только тогда,
когда активизировано BMS
CAN
Система полевой шины
Указывается только тогда,
когда активизировано BMS
Шлюз
Протокол
Указывается только тогда,
когда активизировано BMS
4.3.6.0
AUX Состояние клеммы «AUX»
4.4.0.0 Характеристики
устройства
Указывает характеристики
устройства
4.4.1.0 Имя насоса Пример:
Stratos GIGA 40/1-51/4,5
(указание в бегущей строке)
На ЖК-дисплее появляется
только базовый тип насоса,
обозначения исполнений
не отображаются.
4.4.2.0
Версия програм-
много обеспече-
ния контроллера
пользователя
Указывает версию програм-
много обеспечения контрол-
лера пользователя
4.4.3.0 Версия програм-
много обеспече-
ния контроллера
электродвигателя
Указывает версию програм-
много обеспечения контрол-
лера электродвигателя
5.0.0.0 Сервис Сервисные меню
5.1.0.0 Multi pump Сдвоенный насос Указывается только тогда,
если активировано DP
(включая подменю)
№ Обозначение Тип
Символ
Значения/пояснения Условия индикации
