Русский
222 WILO SE 08/2016
8.5 Режимы индикации
Тест дисплея
Сразу же после подачи питания электронного модуля в течение
2 секунд проводится тест ЖК-дисплея, при котором отобража-
ются все знаки ЖК-дисплея (рис. 35). Затем на индикацию выво-
дится страница состояния.
После прерывания подачи питания электронный модуль выпол-
няет различные функции отключения. На протяжении данного
процесса отображается ЖК
-дисплей.
ОПАСНО! Опасно для жизни!
Даже при отключенном дисплее может присутствовать
напряжение.
• Соблюдать общие указания по технике безопасности!
8.5.1 Страница состояния индикации Стандартным видом на индикации является страница состояния.
Актуально настроенное заданное значение указывается в циф-
ровых сегментах. Другие настройки указываются при помощи
символов.
УКАЗАНИЕ:
При двухнасосном режиме работы на странице
состояния
дополнительно указывается режим работы («Работа двух насо-
сов» или «Основной/резервный») в виде символов. На дисплее
резервного насоса отображается «SL».
8.5.2 Режим меню индикации Посредством структуры меню можно вызвать функции электрон-
ного модуля. В меню содержатся подменю на разных уровнях.
Текущий уровень меню можно изменить с помощью элементов
меню типа «Уровнем
выше» или «Уровнем ниже», например,
с уровня <4.1.0.0> на <4.1.1.0>.
Структура меню сравнима со структурой глав настоящей инс-
трукции — глава 8.5(.0.0) содержит подглавы 8.5.1(.0) и 8.5.2(.0),
соответственно в электронном модуле меню <5.3.0.0> содержит
подменю <5.3.1.0> - <5.3.3.0> и т. д.
Актуально выбранный элемент меню может быть идентифициро-
ван через номер меню и соответствующий символ на ЖК-дисплее.
В пределах одного уровня меню можно последовательно выби-
рать номера меню путем вращения красной кнопки.
УКАЗАНИЕ:
Если в режиме меню в любой позиции красная кнопка не будет
нажата в течение 30 секунд, индикация возвращается обратно на
страницу состояния.
В каждом уровне меню могут иметься четыре различные типы
элементов:
Элемент меню «Уровнем ниже
» Элемент меню «Уровнем ниже» обозначается на дисплее указан-
ным рядом символом (стрелка в индикацию единицы измерения).
Если выбран элемент меню «Уровнем ниже», нажатие красной
кнопки вызывает переход на соответственно следующий уровень
меню ниже. Новый уровень меню обозначается на дисплее номе-
ром меню, который после перехода имеет на один разряд выше,
например, при переходе из меню <4.1.0.0> в меню <4.1.1.0>.
Элемент меню «Информация» Элемент меню «Информация» обозначается на дисплее указан-
ным рядом символом (стандартный символ «Блокировка
доступа»). Если выбран элемент меню «Информация», нажатие
красной кнопки не вызывает никакого действия. При выборе
элемента меню типа «Информация» указываются текущие
настройки или значения измерения, которые не могут быть

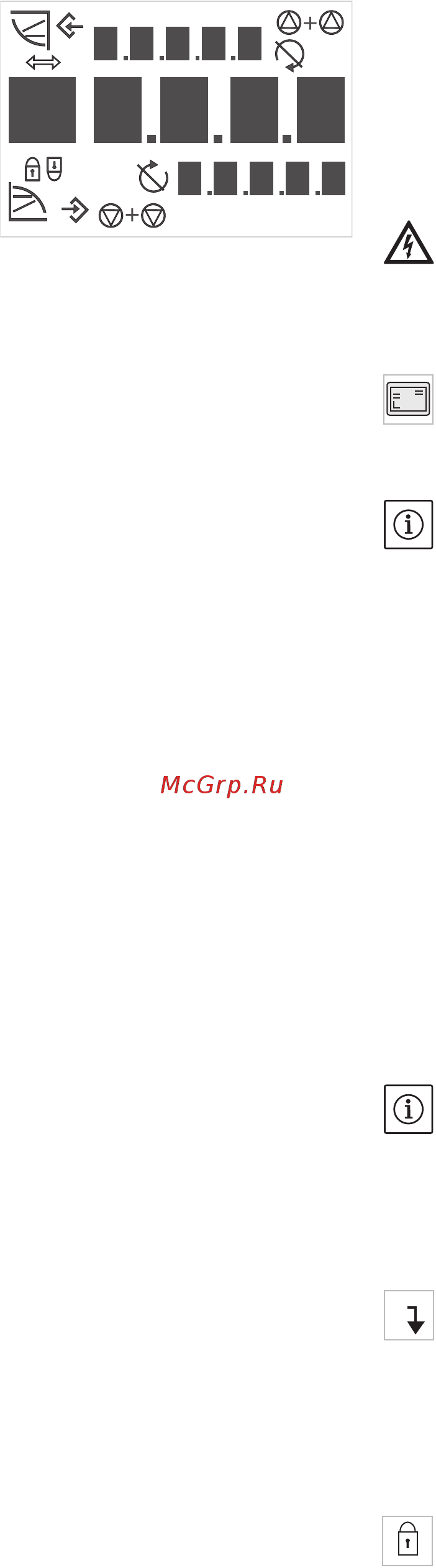

Fig.35: Тест дисплея
max
max
min
min
2
2
12.3
