8.6.5 Вызов информации
В элементах меню типа «Информация» возможность изменения
отсутствует. Они отмечены стандартным символом «Блокировка
доступа» на ЖК-дисплее. Для вызова текущих настроек дейс-
твовать следующим образом:
• Перейти к нужному элементу меню «Информация» (в примере
<4.1.1.0>).
Указываются текущее значение или состояние настройки,
атакже соответствующий символ. Нажатие красной кнопки
не вызывает никаких действий.
• Вращением красной кнопки управлять элементами меню типа
«Информация» текущего подменю (см. рис. 44). Пояснения
настроек, представляемых символами, см. в таблице в главе 8.7
«Указатель элементов меню» на стр. 227.
• Вращать красную кнопку, пока не высветится элемент меню
«Уровнем выше».
• Нажать красную кнопку.
Индикация возвращается сначала в более высокий уровень меню
(в данном случае <4.1.0.0>).
8.6.6 Активация/дезактивация
сервисного режима
В сервисном режиме можно произвести дополнительные
настройки. Активация и дезактивация режима выполняются
следующим образом.
ВНИМАНИЕ! Опасность нанесения материального ущерба!
Неправильные изменение настроек могут привести к ошибкам
работы насоса и в результате к повреждению насоса или уста-
новки.
• Настройки в сервисном режиме могут осуществляться
только
для ввода в эксплуатацию и исключительно специалистами.
• Установить микропереключатель 1 в позицию «ON».
Сервисный режим активируется. На странице состояния мигает
показанный рядом символ.
Субэлементы меню 5.0.0.0 переключаются с типа элемента
«Информация» на тип элемента «Выбор/Настройка» и стандар-
тный символ «Блокировка доступа» (см. символ) для соответс-
твующего элемента скрывается (за исключением <5.3.1.0>).
Теперь можно редактировать значения и настройки для данных
элементов.
• Для дезактивации следует перевести переключатель в исходное
положение.
8.6.7 Активация/дезактивация
блокировки доступа
Для предотвращения проведения недопустимых изменений
настроек насоса можно активировать блокировку всех функций.
Активная блокировка доступа отображается на странице состо-
яния стандартным символом «Блокировка доступа».
Для активации и дезактивации функции действовать следую-
щим образом:
• Установить микропереключатель 2 в позицию «ON».
Появляется меню <7.0.0.0>.
• Для активации или дезактивации блокировки вращать красную
кнопку.
• Для подтверждения изменения нажать красную кнопку.

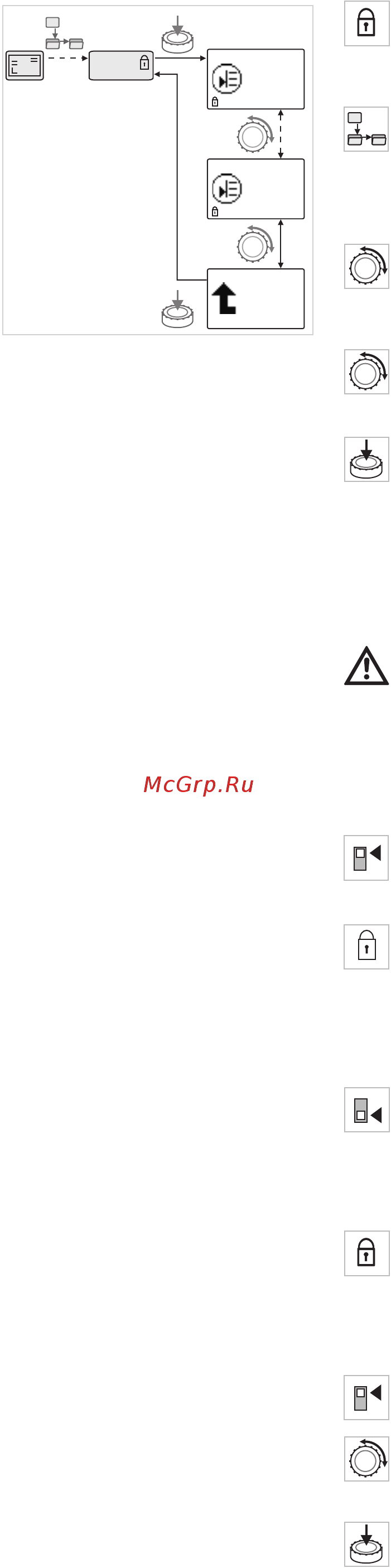

Fig.44: Вызов информации
4.1.0.0
4.1.1.0
H/m
P/W
5,4
320
4.1.3.0
12.3
ON
1
ON
2
ON
2
