Русский
242 WILO SE 08/2016
на трубопроводах измерения давления (рис.7, поз. 13).
Соединительный кабель дифференциального датчика дав-
ления отсоединить от клемм в электронном модуле.
13. Съемный блок (см. рис. 13) отжать от корпуса насоса. Для
этого рекомендуется использовать два резьбовых отверстия
(рис. 51, поз. 1) — прежде всего для отсоединения опорной
части. С этой целью ввернуть подходящие винты в резьбовые
отверстия
. Если съемный блок имеет легкий ход, то для
отжатия можно дополнительно использовать пазы (рис. 51,
поз. 2) между корпусом насоса и промежуточным корпусом
(для этого установить, например, две отвертки, и использо-
вать как рычаги). После отжатия прибл. на 15 мм съемный
блок выходит из корпуса насоса.
УКАЗАНИЕ:
Далее съемный блок (см. рис. 13) при необходимости следует
подпереть подъемными устройствами во избежание возмож-
ного опрокидывания (особенно, если не используются монтаж-
ные болты).
14. Ослабить два невыпадающих винта на щитке (рис.7, поз. 18)
и снять щиток.
15. В окно промежуточного корпуса ввести гаечный ключ, опти-
мально с шириной зева 22 мм и удерживать вал на плоскос-
тях под ключ (
рис. 52, поз. 1). Открутить гайку рабочего
колеса (рис.7, поз. 15). Рабочее колесо (рис.7, поз. 16) авто-
матически снимается с вала.
16. В зависимости от типа насоса ослабить винты (рис.7, поз. 10)
или альтернативно винты (рис.50, поз. 8).
17. При помощи двухрычажного съемника (универсального)
снять промежуточный корпус с центровочного устройства
электродвигателя и с вала. При этом также снимается
сколь-
зящее торцевое уплотнение (рис.7, поз. 12). Не допускать
перекашивания промежуточного корпуса.
18. Из гнезда в промежуточном корпусе выдавить неподвижное
кольцо (рис.7, поз. 17) скользящего торцевого уплотнения.
19. Тщательно очистить посадочные поверхности вала и проме-
жуточного корпуса.
Монтаж УКАЗАНИЕ:
При выполнении следующих операций соблюдать момент
затяжки винтов, предписанный для соответствующего типа
резьбы (см. перечень
«Таблица 11: Моменты затяжки винтов» на
стр. 245).
20. Для обеспечения надлежащего размещения деталей очистить
фланцевые и центровочные поверхности корпуса насоса, про-
межуточного корпуса и фланца электродвигателя.
21. Установить новое неподвижное кольцо в промежуточный
корпус.
22. Аккуратно установить промежуточный корпус над валом и
расположить его в прежнем или другом желаемом положении
под углом к
фланцу электродвигателя. Соблюдать допусти-
мые варианты монтажа компонентов (см. главу 7.1 «Допусти-
мые варианты монтажа и изменение расположения
компонентов перед установкой» на стр. 209). Закрепить про-

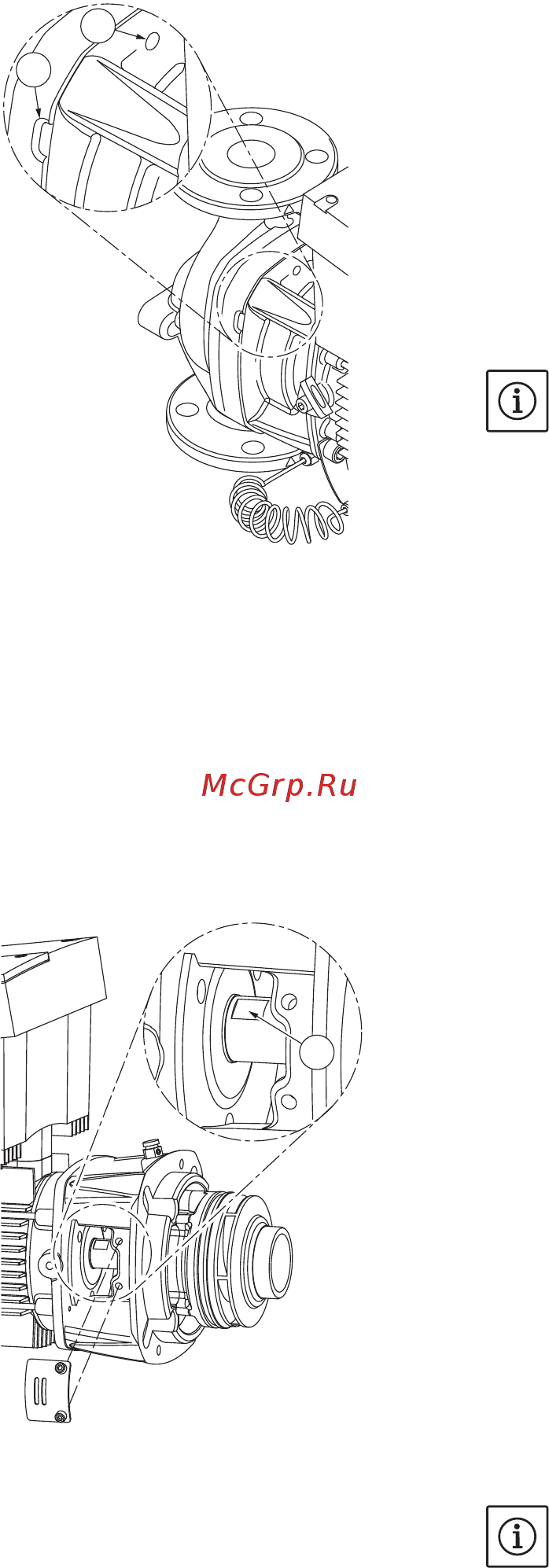

Fig.51: Резьбовые отверстия и пазы для
отжатия съемного блока от корпуса
насоса
1
2
Fig.52: Плоскости под ключ на валу
1
