Русский
Инструкция по монтажу и эксплуатации Wilo-Stratos GIGA, Stratos GIGA-D, Stratos GIGA B 237
• Обеспечить, чтобы значение объемного расхода Q
мин.
не было
меньше минимально допустимого значения.
Расчет Q
мин
:
9.4 Настройка способа регулирования
Регулирование Δp-c/Δp-v:
УКАЗАНИЕ:
Альтернативно можно также настроить ручной режим управле-
ния (рис. 48) или режим PID-управления.
Ручной режим управления:
При включении режима «Ручной режим управления» отключа-
ются все остальные способы регулирования. Частота вращения
насоса поддерживается на постоянном значении и настраива
ется посредством поворотной кнопки.
Диапазон частоты вращения зависит
от электродвигателя и типа
насоса.
PID-Control:
Используемый в насосе PID-регулятор является стандартным
PID-регулятором, как его описывают в литературе по технике
регулирования. Регулятор сравнивает измеренное текущее зна-
чение с заданным значением и пытается максимально точно
адаптировать фактическое значение к заданному. При исполь-
зовании соответствующих датчиков может выполняться регули
рование различных параметров, например
, давления, перепада
давления, температуры или потока. При выборе датчика необхо-
димо учитывать значения для электроподключения в перечне
«Табл. 5: Распределение соединительных клемм» на стр. 219.
Характеристики регулирования могут быть оптимизированы
путем изменения параметров P, I и D. Р-составляющая (или
также пропорциональная оставляющая) регулятора выдает
линейное усиление отклонения текущего значения от заданного
значения на выход
регулятора. Направление регулирования
определяется знаком перед составляющей P.
I-составляющая (или также интегральная оставляющая) регуля-
тора интегрирует посредством отклонения регулируемой вели
чины. Постоянное отклонение приводит к линейному повыше-
Q
мин.
= 10 % x Q
макс.
насос
x
Фактическая частота вращения
Макс. частота вращения

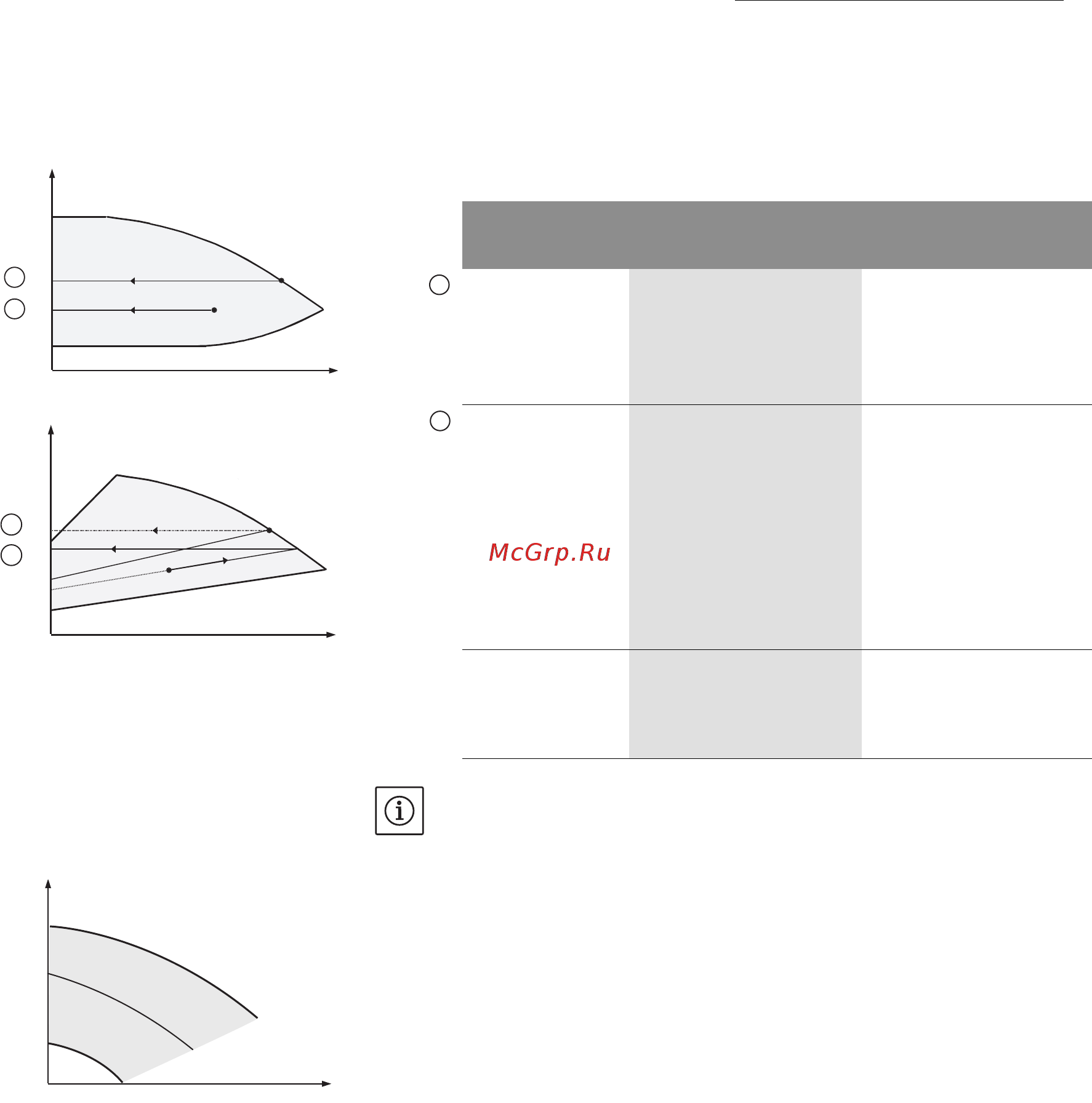

Fig.47: Регулирование Δp-c/Δp-v
Q
s
H
max
H
H
s
H
min
H
s
1
2
Q
H
H
Q
H
max
H
s
H
min
H
s
1
2
Настройка
(рис. 47)
Δp-c Δp-v
Рабочая точка
на характерис-
тике макси-
мума
Провести из рабочей
точки налево. Считать
заданное значение H
S
и установить насос на
данное значение.
Провести из рабочей
точки налево. Считать
заданное значение H
S
и установить насос на
данное значение.
Рабочая точка в
диапазоне
регулирования
Провести из рабочей
точки налево. Считать
заданное значение H
S
и установить насос на
данное значение.
Двигаться по характе-
ристике регулирова-
ния до характерис
тики максимума,
затем по горизонтали
налево, считать
заданное значение H
S
и установить насос на
данное значение.
Диапазон
настройки
H
мин.
, H
макс.
см. характеристику
(например, в техни-
ческом паспорте)
H
мин.
, H
макс.
см. характеристику
(например, в техни-
ческом паспорте)
1
2
Fig.48: Ручной режим управления
Q
H
H
Q
n
min
n
max
s
H
s
