Русский
Инструкция по монтажу и эксплуатации Wilo-Stratos GIGA, Stratos GIGA-D, Stratos GIGA B 201
Отсоединение съемного блока от корпуса насоса (который
может оставаться в трубопроводе) возможно в следующих слу-
чаях (см. также главу 10 «Техническое обслуживание» на
стр. 238):
• для обеспечения доступа к внутренним деталям (рабочее колесо
и скользящее торцевое уплотнение);
• для отделения электродвигателя от гидравлического узла.
При этом транспортировочные проушины (рис. 13, поз. 2)
демонтируют с фланца электродвигателя (рис. 13, поз. 1), пере-
носят на корпус электродвигателя и крепят на нем (рис. 13,
поз. 3) при помощи прежних винтов.
Электронный модуль Электронный модуль настраивает частоту вращения насоса на
устанавливаемое внутри диапазона регулирования заданное
значение.
Посредством перепада давления и заданного способа регулиро-
вания выполняется регулирование гидравлической мощности.
Однако при всех способах регулирования
насос постоянно под-
страивается под изменяющееся значение требуемой мощности
системы, характерное прежде всего для эксплуатации термо-
статических вентилей или смесителей.
Существенные преимущества электронного регулирования:
• Экономия энергии при одновременном сокращении эксплуата-
ционных расходов
• не требуются выходные клапаны сброса давления,
• уменьшается уровень шумов от протекания жидкости.
• насос подстраивается под изменяющиеся эксплуатационные
требования.
Обозначения (рис. 14):
1 Точки крепления обшивки
2 Красная кнопка
3 Инфракрасное окно
4 Клеммы управления
5 Дисплей
6 Микропереключатель
7 Силовые клеммы (сетевые клеммы)
8 Интерфейс для IF-модуля
6.2 Способы регулирования Способы регулирования, имеющиеся на выбор:
Δp-c:
Электроника постоянно поддерживает перепад давления,
создаваемый насосом, во всем допустимом диапазоне потока
перекачиваемой жидкости на настроенном заданном значении
перепада давлений H
s
до максимальной характеристики
(рис. 15).
Q= объемный расход
H = перепад давления (мин./макс.)
H
S
= заданное значение перепада давления
УКАЗАНИЕ:
Подробная информация о настройке способа регулирования и
соответствующих параметров содержится в главе 8 «Управле-
ние» на стр. 219 и в главе 9.4 «Настройка способа регулирова-
ния» на стр. 237.

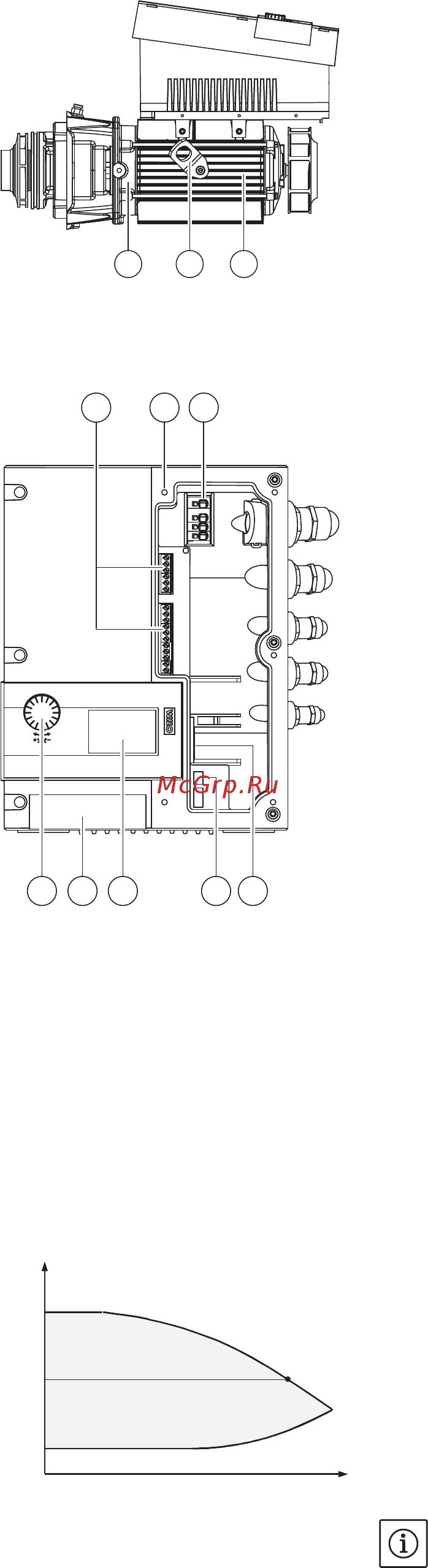

Fig.13: Съемный блок
132
Fig.14: Электронный модуль
71
32 5 6 8
4
Fig.15: Регулирование Δp-c
Q
s
H
max
H
H
s
H
min
