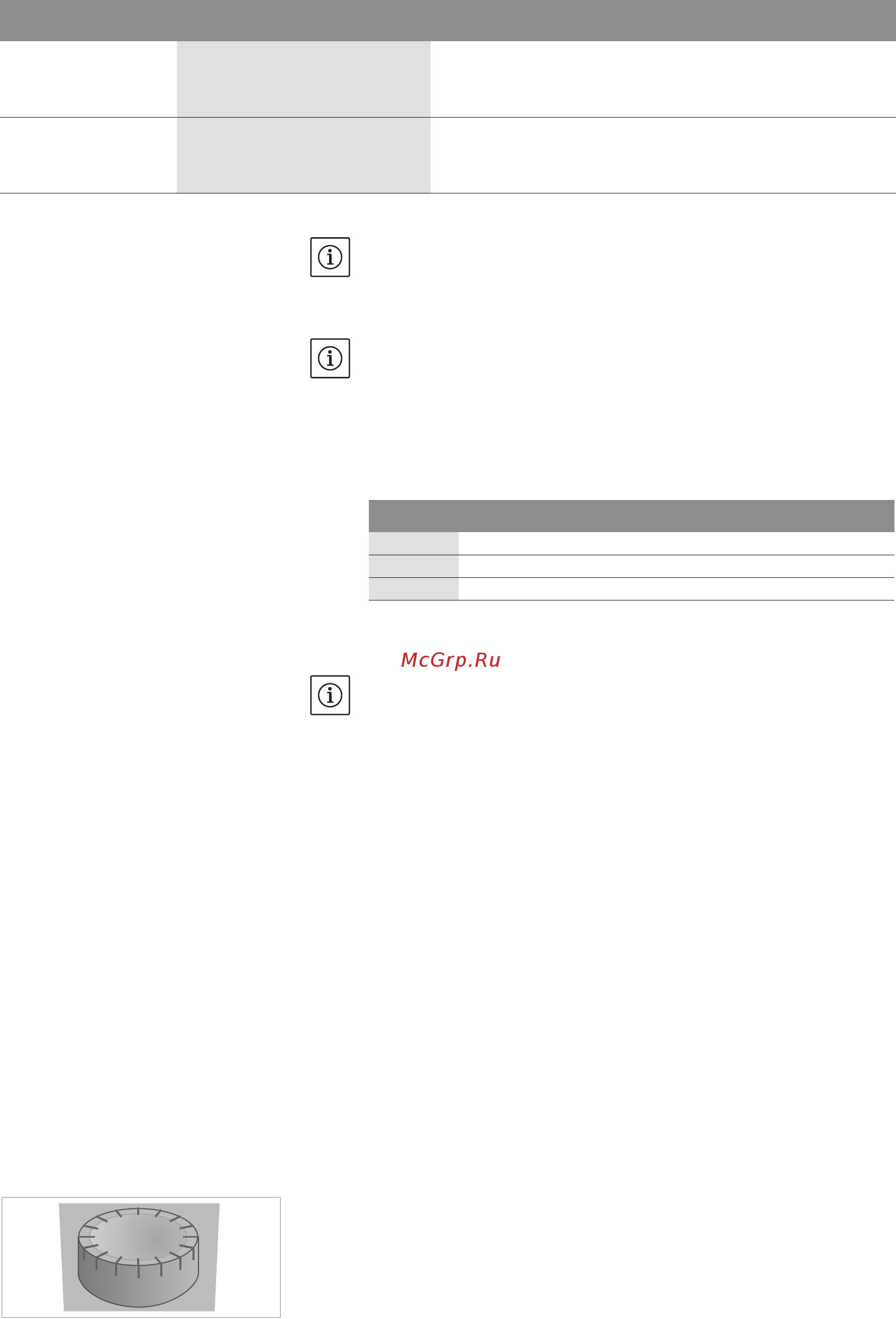

![Wilo Stratos GIGA 40/1-51/4,5 [36/81] Управление](/views2/1341231/page36/bg24.png)
Русский
Инструкция по монтажу и эксплуатации Wilo-Stratos GIGA, Stratos GIGA-D, Stratos GIGA B 219
Табл. 5: Распределение соединительных
УКАЗАНИЕ:
Клеммы In1, In2, AUX, GND, Ext. off и MP отвечают требованию
надежного разделения (согласно EN61800-5-1) относительно
сетевых клемм, а также к клемм SBM и SSM (и наоборот).
УКАЗАНИЕ:
Система управления выполнена в виде контура PELV (protective
extra low voltage), т. е. (внутреннее) питание отвечает требова-
ниям надежного разделения питания, GND соединен с PE.
Подключение дифференциаль-
ного датчика давления
Табл. 6: Подключение кабеля дифференциального датчика давления
УКАЗАНИЕ:
Электроподключение дифференциального датчика давления
выполняется с помощью самого маленького кабельного ввода
(М12), расположенного на электронном модуле.
В двухнасосной установке или установке с разветвленными тру-
бопроводами дифференциальный датчик давления подключа-
ется к основному насосу.
Точки измерения дифференциального датчика давления основ-
ного насоса должны находиться в соответствующей магистрали
на стороне всасывания и на напорной стороне двухнасосной
установки.
Порядок действий • Выполнить подключение с учетом расположения клемм.
• Заземлить насос/систему согласно инструкции.
8 Управление
8.1 Элементы управления Управление электронным модулем осуществляется при помощи
следующих элементов управления:
Красная кнопка
Красная кнопка (рис. 32) используется путем вращения для
выбора элементов меню и для изменения значений. При нажа-
тии красной кнопки происходит активизация выбранного эле-
мента меню, а также подтверждение значений.
Нагрузка на контакты Минимально допустимая: 12 В пост. тока, 10 мА;
Максимально допустимая: 250 Вперем. тока/24 В пост.
тока, 1 A
Интерфейс
IF-модуля
Соединительные клеммы
последовательного цифро-
вого интерфейса
Опциональный IF-модуль вставляется в мультиштекер в
клеммной коробке. Соединение защищено от вращения.
Обозначение Распределение Указания
Кабель Цвет Клемма Функции
1 черный In1 Сигнал
2 синий GND Масса
3 коричневый + 24 В + 24 В
Fig.32: Красная кнопка
