Русский
202 WILO SE 08/2016
Δp-v:
Электроника линейно изменяет заданное значение перепада
давления, поддерживаемого насосом, в пределах между напо-
ром H
s
и ½ H
s
. Заданное значение перепада давления H
s
понижа-
ется или повышается в соответствии с расходом (рис. 16).
Q= объемный расход
H = перепад давления (мин./макс.)
H
S
= Заданное значение перепада давления
УКАЗАНИЕ:
Подробная информация о настройке способа регулирования и
соответствующих параметров содержится в главе 8 «Управле-
ние» на стр. 219 и в главе 9.4 «Настройка способа регулирова-
ния» на стр. 237.
УКАЗАНИЕ:
Для указанных способов регулирования Δp-c и Δp-v необходим
дифференциальный датчик давления, который передает теку-
щее значение на электронный модуль.
УКАЗАНИЕ
:
Диапазон давления дифференциального датчика давления дол-
жен соответствовать значению давления в электронном модуле
(меню <4.1.1.0>).
Ручной режим управления:
Частота вращения насоса может поддерживаться на постоянном
значении в пределах между n
мин
и n
макс
(рис. 17). При включении
режима «Ручной режим управления» отключаются все осталь-
ные способы регулирования.
PID-Control:
Если названные выше стандартные способы регулирования не
могут быть применены, например, при необходимости исполь-
зования других датчиков или при слишком большом расстоянии
между датчиками и насосом, используется функция PID-Control
(Proportional-Integral-Differential-Regelung: пропорционально-
интегрально-дифференицальное регулирование).
Благодаря
выгодно выбранной комбинации компонентов регу-
лирования пользователь может добиться быстрого реагирова
ния и устойчивости регулирования без постоянного отклонения
заданного значения.
Выходной сигнал выбранного датчика может принять любое
промежуточное значение. Достигнутое текущее значение (сиг-
нал датчика) также указывается на странице состояния меню в
процентах (100 % = максимальный диапазон измерения дат-
чика).
УКАЗАНИЕ:
Указанное значение
в процентах лишь косвенно соответствует
актуальной высоте подачи насоса(ов). Так, максимальная высота
подачи может быть достигнута уже при сигнале датчика
< 100 %.
Подробная информация о настройке способа регулирования и
соответствующих параметров содержится в главе 8 «Управле-
ние» на стр. 219 и в главе 9.4 «Настройка способа регулирова-
ния» на стр. 237.

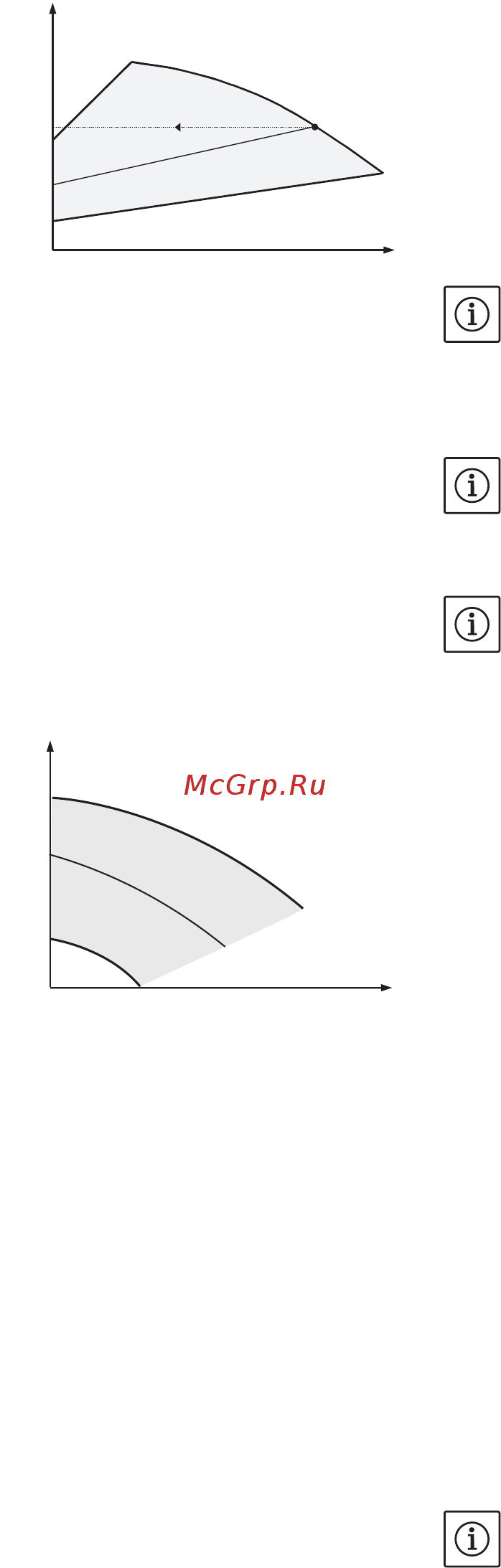

Fig.16: Регулирование Δp-v
Q
H
H
Q
H
max
H
s
½ H
s
H
min
Fig.17: Ручной режим управления
Q
H
H
Q
n
min
n
max
s
H
s
