Wilo Stratos GIGA 40/1-51/4,5 [17/81] Русский

Русский

200 WILO SE 08/2016

Фирменные таблички На насосе Wilo-Stratos GIGA размещены три фирменные таблички:

• На фирменной табличке насоса (рис. 11, поз. 1) указан серийный

номер (сер. №…/…), который необходим, например, для заказа

запчастей.

• На фирменной табличке электронного модуля (электронный

модуль = инвертер или частотный преобразователь) (рис. 11,

поз.2) указано обозначение электронного модуля.

• Фирменная табличка привода расположена на электронном

модуле со

стороны кабельных вводов (рис. 12, поз. 3). Подклю-

чение к электросети должно выполняться в соответствии с

параметрами, указанными на фирменной табличке привода.

Функциональные узлы Насос состоит из следующих основных функциональных узлов:

• гидравлический узел (рис.6, поз. 1), включающий корпус насоса,

рабочее колесо (рис.6, поз. 6) и промежуточный корпус (рис.6,

поз.7);

• опциональный дифференциальный датчик давления (рис

.6,

поз.2) с присоединительными и крепежными деталями;

• привод (рис.6, поз. 3), включающий электронно-коммутируе-

мый электродвигатель (рис.6, поз. 4) и электронный модуль

(рис.6, поз.5).

Гидравлический узел по причине сплошного вала электродвига-

теля не является готовым к установке узлом; при проведении

большинства работ по техобслуживанию и ремонту он разбира-

ется.

Гидравлический узел приводится

в действие электронно-ком-

мутируемым электродвигателем (рис.6, поз. 4), управляемым

электронным модулем (рис.6, поз. 5).

С точки зрения монтажа рабочее колесо (рис.6, поз. 6) и проме-

жуточный корпус (рис.6, поз. 7) относятся к съемному блоку

(рис. 13).

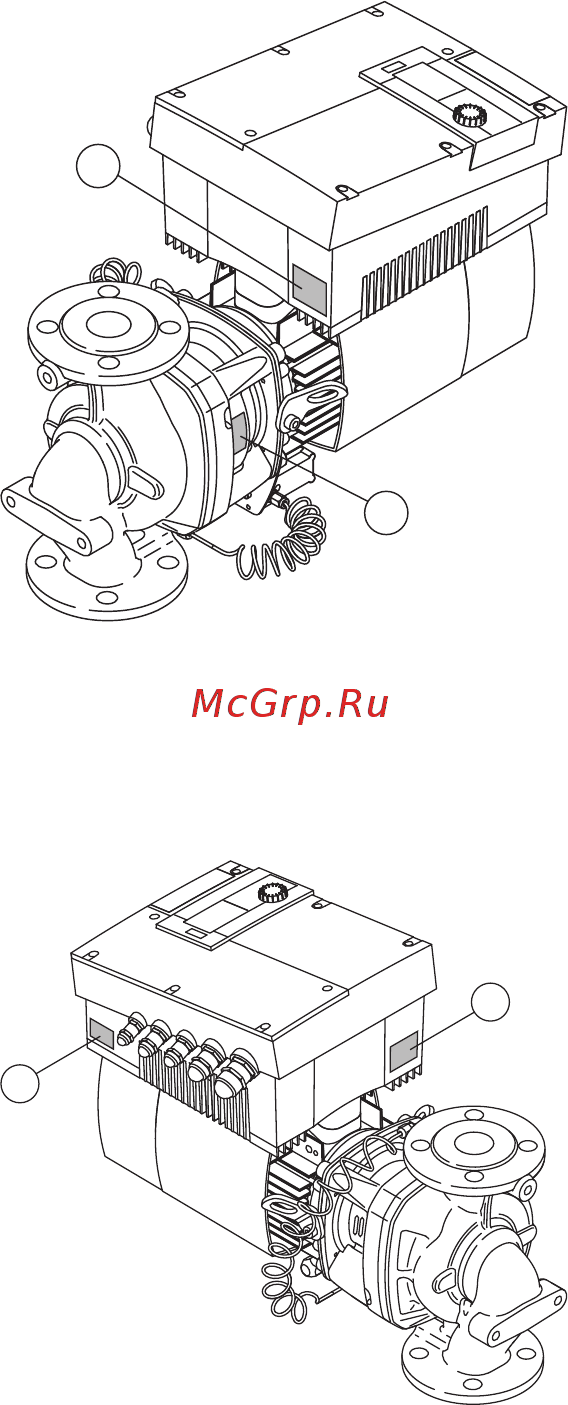

Fig.11: Расположение фирменных таб-

личек:

Фирменная табличка насоса, фирмен-

ная табличка электронного модуля

Fig.12: Расположение фирменных таб-

личек:

Фирменная табличка привода, фирмен-

ная табличка электронного модуля
