Русский
232 WILO SE 08/2016

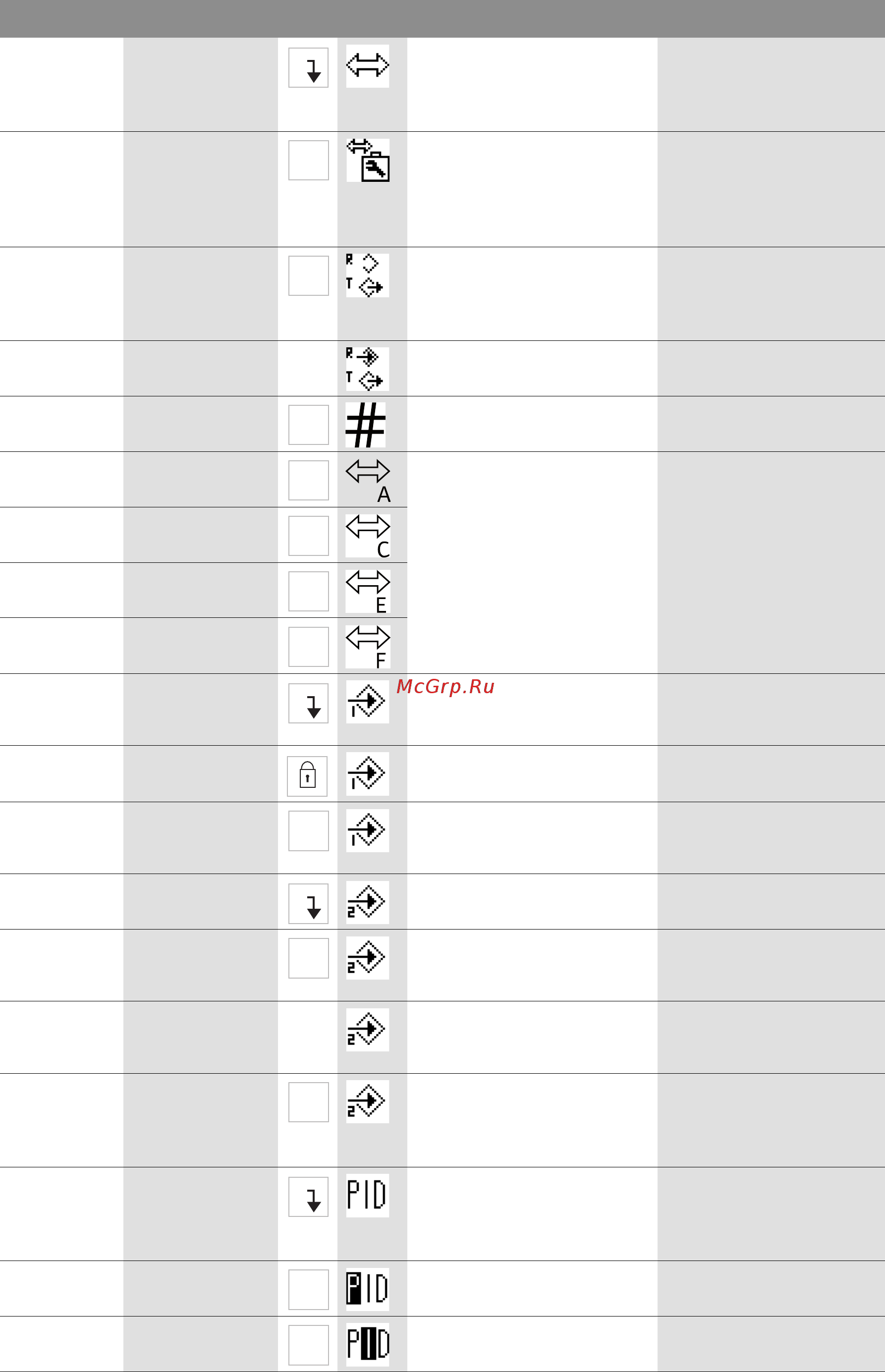

5.2.0.0 BMS Настройки для автоматизиро-
ванной системы управления
зданием Building Management
System (BMS)
Включая все подменю, ука-
зывается только при акти-
вации BMS
5.2.1.0 LON/CAN/
IF-модуль
Wink/Сервис
Функция «Wink» позволяет
идентифицировать устройс-
тво в сети BMS. «Wink» выпол-
няется посредством
подтверждения.
Отображается только если
активирован LON, CAN или
IF-модуль
5.2.2.0 Локальный/дис-
танционный
режим управле-
ния
Локальный режим BMS Временное состояние,
автоматическое возвраще-
ние в дистанционный
режим через 5 мин
Дистанционный режим BMS
5.2.3.0 Адрес шины Настройка адреса шины
5.2.4.0 IF-шлюз Val A
Специальные настройки IF-
модулей, в зависимости от
типа протокола
Более подробная инфор-
мация приведена в руко-
водствах по монтажу и экс
плуатации IF-модулей
5.2.5.0 IF-шлюз Val C
5.2.6.0 IF-шлюз Val E
5.2.7.0 IF-шлюз Val F
5.3.0.0 In1 (вход датчика) Настройки для входа дат-
чика 1
Не указывается в ручном
режиме управления (вклю-
чая все подменю)
5.3.1.0
In1 (диапазон зна-
чений датчика)
Индикация диапазона значе-
ний датчика 1
Не указывается для PID-
регулирования
5.3.2.0 In1 (диапазон
значений)
Настройка диапазона значений
Возможные значения: 0...10 В/
2...10 В/0...20 мА/4...20 мА
5.4.0.0 In2 Настройки для внешнего
входа заданного значения 2
5.4.1.0 In2 актив./дезак-
тив.
ON
Внешний вход заданного
значения 2 активирован
OFF
Внешний вход заданного
значения 2 дезактивирован
5.4.2.0 In2 (диапазон
значений)
Настройка диапазона значе-
ний
Возможные значения: 0...10 В/
2...10 В/0...20 мА/4...20 мА
Не указывается, если In2 =
дезактивирован
5.5.0.0
Параметры PID Настройки для PID-Control Указывается только в том
случае, если активирован
PID-Control (включая все
подменю)
5.5.1.0 Параметр P Настройка пропорциональной
составляющей регулирования
5.5.2.0 Параметр I Настройка интегральной
составляющей регулирования
№ Обозначение Тип
Символ
Значения/пояснения Условия индикации
±
±
±
±
±
±
±
±
±
±
±
±
Содержание
