Русский
Инструкция по монтажу и эксплуатации Wilo-Stratos GIGA, Stratos GIGA-D, Stratos GIGA B 243
межуточный корпус на фланце электродвигателя с помощью
винтов (рис.7, поз. 10) илив типах насосов/типах фонарей в
соответствии с (рис.50) с помощью винтов (рис.50, поз.8).
23. На вал надеть новый вращающийся блок скользящего торце-
вого уплотнения (рис.7, поз. 12).
Внимание! Опасность нанесения материального ущерба!
Опасность повреждений вследствие неквалифицированного
обращения.
Рабочее колесо крепится
специальной гайкой, монтаж кото-
рой осуществляется описанным ниже особым способом.
Несоблюдение инструкции по монтажу может привести к
срыву резьбы и/или нарушению функции подачи. Удаление
поврежденных деталей является очень трудоемким процес-
сом, связанным с опасностью повреждения вала.
При каждом монтаже на обе стороны резьбы гайки рабочего
колеса наносить пасту для
резьбы. Паста для резьбы должна
быть предназначена для нержавеющей стали и допустимой
рабочей температуры насоса, например, Molykote P37. Сухой
монтаж может привести к заклиниванию (холодной заварке)
резьбы и сделать невозможным последующий демонтаж.
24. При монтаже рабочего колеса в окно промежуточного кор-
пуса ввести гаечный ключ (оптимальный размер: 22) и
зафиксировать им вал на соответствующих
поверхностях
(рис. 52, поз. 1).
25. Гайку рабочего колеса ввернуть до упора в ступицу рабочего
колеса.
26. Рабочее колесо вместе с гайкой рабочего колеса без измене-
ния положения, достигнутого во время предыдущей опера-
ции, вручную навернуть на вал. Рабочее колесо ни в коем
случае не затягивать с использованием инструмента.
27. Удерживая рабочее колесо
рукой, отвернуть гайку рабочего
колеса прибл. на 2 оборота.
28. Не изменяя установившееся после операции 27 положение,
рабочее колесо вместе с гайкой повторно навинтить на вал
до увеличения сопротивления трения.
29. Удерживать вал (см. операцию 24) и затянуть гайку рабочего
колеса с предписанным моментом затяжки (см. перечень
«Таблица 11: Моменты затяжки винтов» на стр. 245). Гайка
(рис. 53, поз. 1) должна располагаться заподлицо с концом
вала (рис. 53, поз. 2) с допуском ±0,5 мм. Если это условие не
выполняется, ослабить гайку и повторить операции 25-29.
30. Убрать гаечный ключ и установить щиток (рис.7, поз. 18) на
прежнее место.
31. Почистить паз промежуточного корпуса и вставить новое
уплотнительное кольцо (рис.7, поз. 11).
32. С целью фиксации закрепить
съемный блок подходящими
подъемными средствами, используя транспортировочные
проушины. При закреплении не допускать повреждения
пластиковых деталей, например, крыльчатки вентилятора и
верхней части электронного модуля.
33. Вставить съемный блок (см. рис. 13) в корпус насоса в старом
или другом нужном угловом положении. Соблюдать допус-
тимые варианты монтажа компонентов (см. главу 7.1
«Допустимые варианты монтажа
и изменение расположения
компонентов перед установкой» на стр. 209). Рекомендуется
использовать монтажные болты (см. главу 5.4 «Дополни-
тельные принадлежности» на стр. 197). После ощутимого
вхождения в направляющую поверхность промежуточного
корпуса (прибл. за 15 мм до конечного положения) блок уже
не подвергается опасности опрокидывания или перекашива

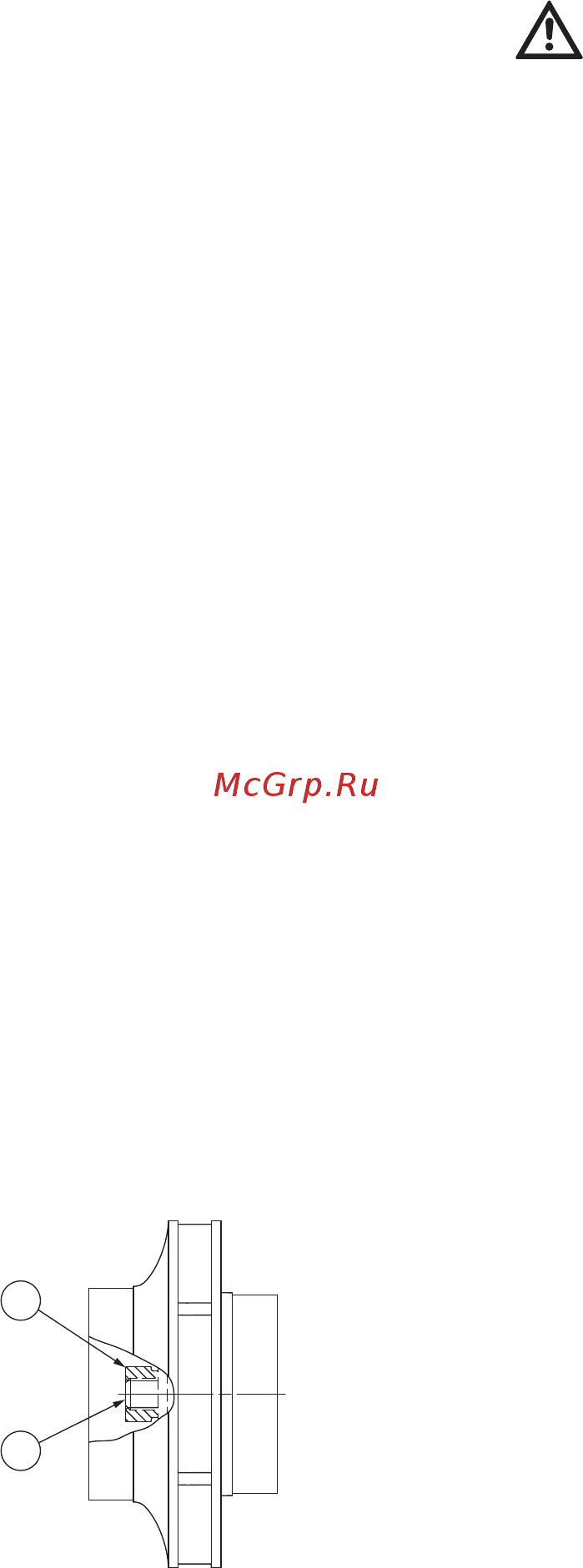

Fig.53: Правильное положение гайки
рабочего колеса после монтажа
1
2
